19 Die Definition wird im RAPID-Datenfeld NonCnvWOData im ppaUser
Systemmodul gespeichert.
1 Wählen Sie das zu kalibrierende Werkobjekt.
•
Laden Sie im FlexPendant-Programmeditor das Programm
ppacal.prg(DSQC 377)/ PrepareCalib.prg(DSQC 2000 ). Laden
Sie bei einem MultiMove-Roboter ppacal.prg(DSQC 377)/
PrepareCalib.prg(DSQC 2000 ) für diese Robotertask (zum Beispiel
T_ROB1), und markieren Sie dann nur diese Task zur Ausführung.
•
Starten Sie das geladene RAPID-Programm.
-
Wählen Sie den Kalibrierungstyp aus: Fest/Indiziert.
-
Wählen Sie das Werkobjekt aus: Zum Beispiel IdxWobj1.
-

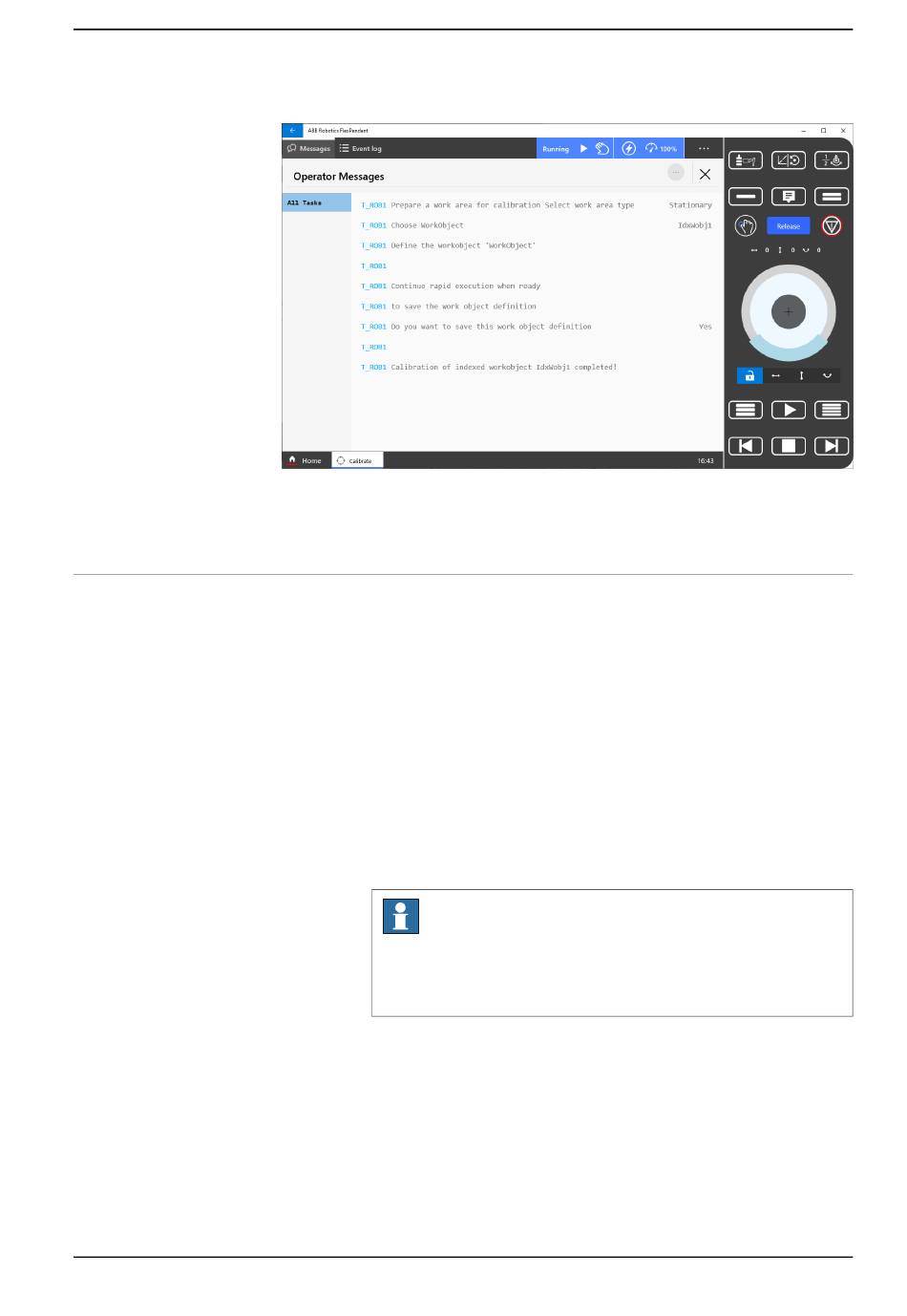

Warten Sie auf die Meldung DEFINE CURRENT WORKOBJECT
(Definieren des aktuellen Werkobjekts).
Bewegen Sie den Programmzeiger erst, wenn die Kalibrierung
abgeschlossen ist. Andernfalls wird die Kalibrierung nicht richtig
gespeichert.
2 Wählen Sie im FlexPendant-Fenster Bewegen Werkobjekt aus, indem Sie
darauf tippen. Tippen Sie dann auf Bearbeiten und wählen Sie Definieren.
3 Wählen Sie Objekt: Keine Änderung. Wählen Sie Anwender: 3 Punkte.
4 Wählen Sie Anwenderpunkt X 1. Zeigen Sie mit dem TCP des Roboters auf
einen Punkt auf der X-Achse nahe des Ursprungs. Tippen Sie auf „Position
korrigieren".
