Klassifizierung von Objekten
Objekte, die von Visionmodellen identifiziert werden, können als akzeptiert oder
als abgelehnt klassifiziert werden. Diese beiden Typen können an verschiedene
Arbeitsbereiche verteilt werden und sie können verschiedene Objektartwerte
erhalten, auf die vom RAPID-Programm aus zugegriffen werden kann. Die
Objektklassifizierung kann durch PatMax, Blob und das Überprüfungswerkzeug
erfolgen.
Vision-Modell-Parameter in Auswahlzielen
Objektziele, die durch ein Vision-Modell identifiziert wurden, können eine Auswahl
von bis zu 5 Vision-Modell-Parametern in den Komponenten Val1, Val2, Val3,
Val4 und Val5 speichern. Diese Parameter können im RAPID-Programm
aufgerufen werden.
Von einem Überprüfungsmodell identifizierte Auswahlziele können eine Auswahl
an Parametern aus dem Ausrichtungsmodell und den enthaltenen
Unter-Überprüfungsmodellen speichern.
Anwendungshandbuch - PickMaster® Twin - PowerPac
3HAC080435-003 Revision: F

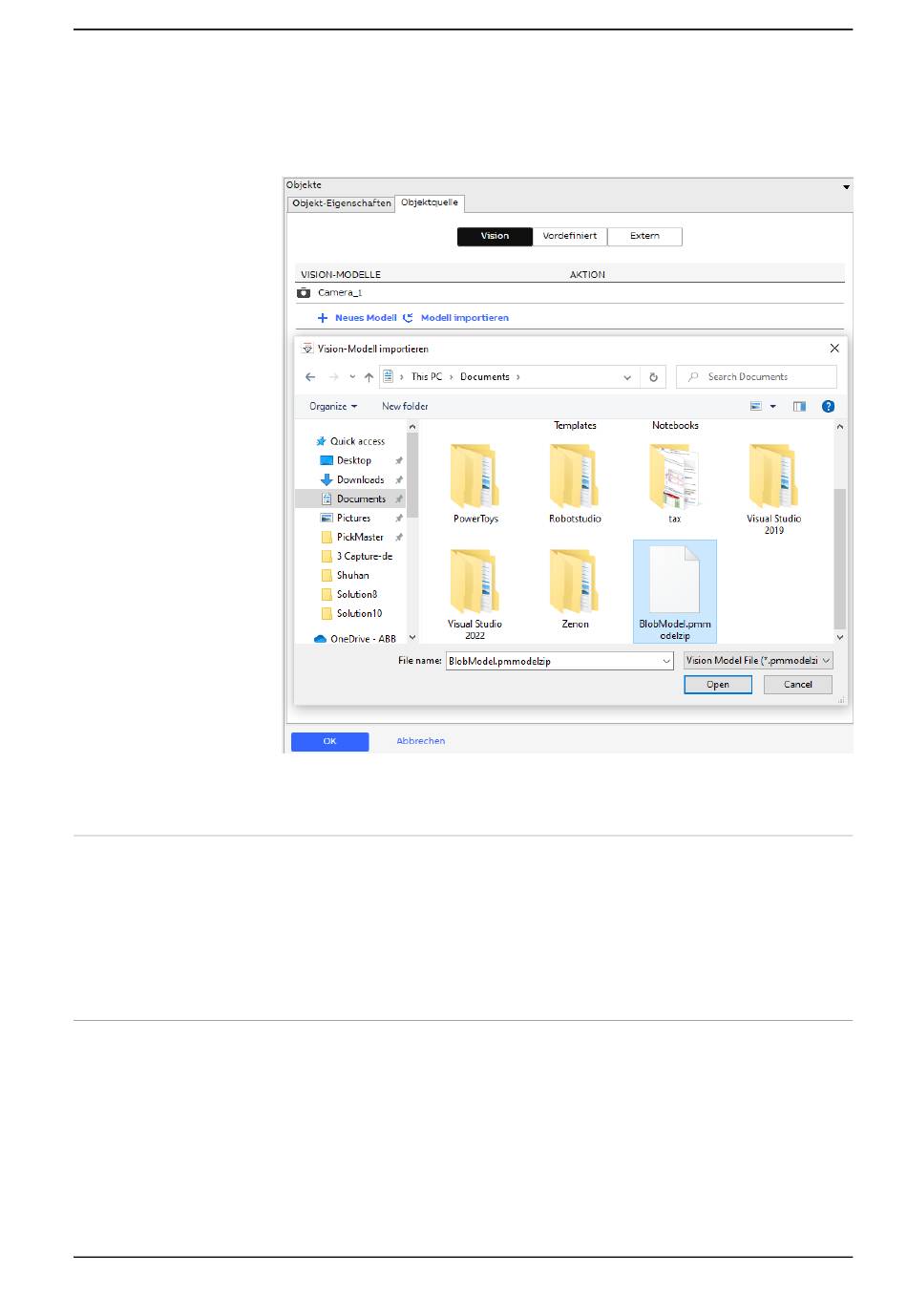

4 Wählen Sie das gültige Visionmodell (.pmmodel oder .pmmodelzip) aus
und tippen Sie auf Öffnen
xx2200000479
5 Klicken Sie auf OK.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
4 Arbeiten mit PickMaster PowerPac
Fortsetzung auf nächster Seite
4.4.10.1 Visionmodelle
Fortsetzung
305
