4 Arbeiten mit PickMaster PowerPac
4.4.10.4 Konfigurieren von Überprüfungsmodellen
Fortsetzung
wird, ist jedoch ein Quadrat, das am Bild ausgerichtet ist, aber vom
Überprüfungsbereich umschlossen wird.
Fortsetzung auf nächster Seite
328
1 Tippen Sie auf + Unter-Überprüfung, um die Dropdown-Liste Modelltyp
auswählen zu öffnen.
2 In der Dropdown-Liste wählen Sie Histogramm, um das Untermodell zu
erstellen.
3 Tippen Sie im angezeigten Dialogfeld des Bearbeitungsbereichs auf OK.

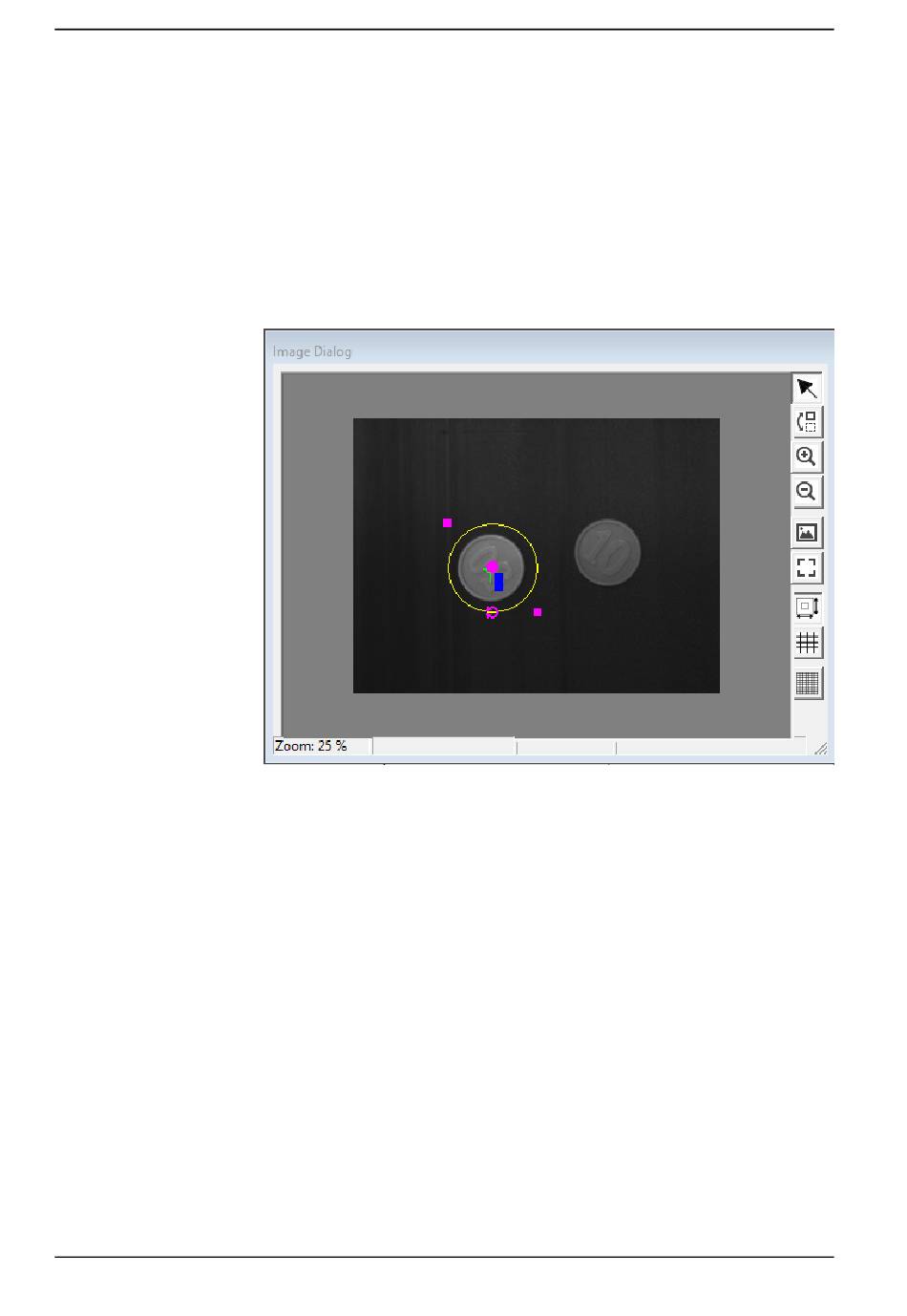

4 Ziehen Sie den Kreis so, dass er das Lagenbild überdeckt.
xx2200001129
5 Tippen Sie auf das Symbol Bearbeiten unter Aktion, um das
Histogramm-Modellbearbeitungsfenster zu öffnen.
6 Klicken Sie auf Auto Einstellungen, damit automatisch die passenden
Bereichsgrenzen (Min.- und Max.-Werte) für das Histogramm eingestellt
werden. Alternativ können die Min.- und Max.-Werte manuell eingestellt
werden. Hierzu verschieben Sie den roten und grünen Balken im Diagramm
oder Sie geben einfach Werte in die Textfelder ein. Damit ein Produkt
akzeptiert wird, müssen die Standardabweichung und der Mittelwert innerhalb
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Anwendungshandbuch - PickMaster® Twin - PowerPac
3HAC080435-003 Revision: F
