4 Arbeiten mit PickMaster PowerPac
4.4.5.1.1 Definieren der Parameterzähler pro Meter
4.4.5.1 Kalibrieren des Linearförderers mit DSQC 2000
4.4.5.1.1 Definieren der Parameterzähler pro Meter
Einleitung

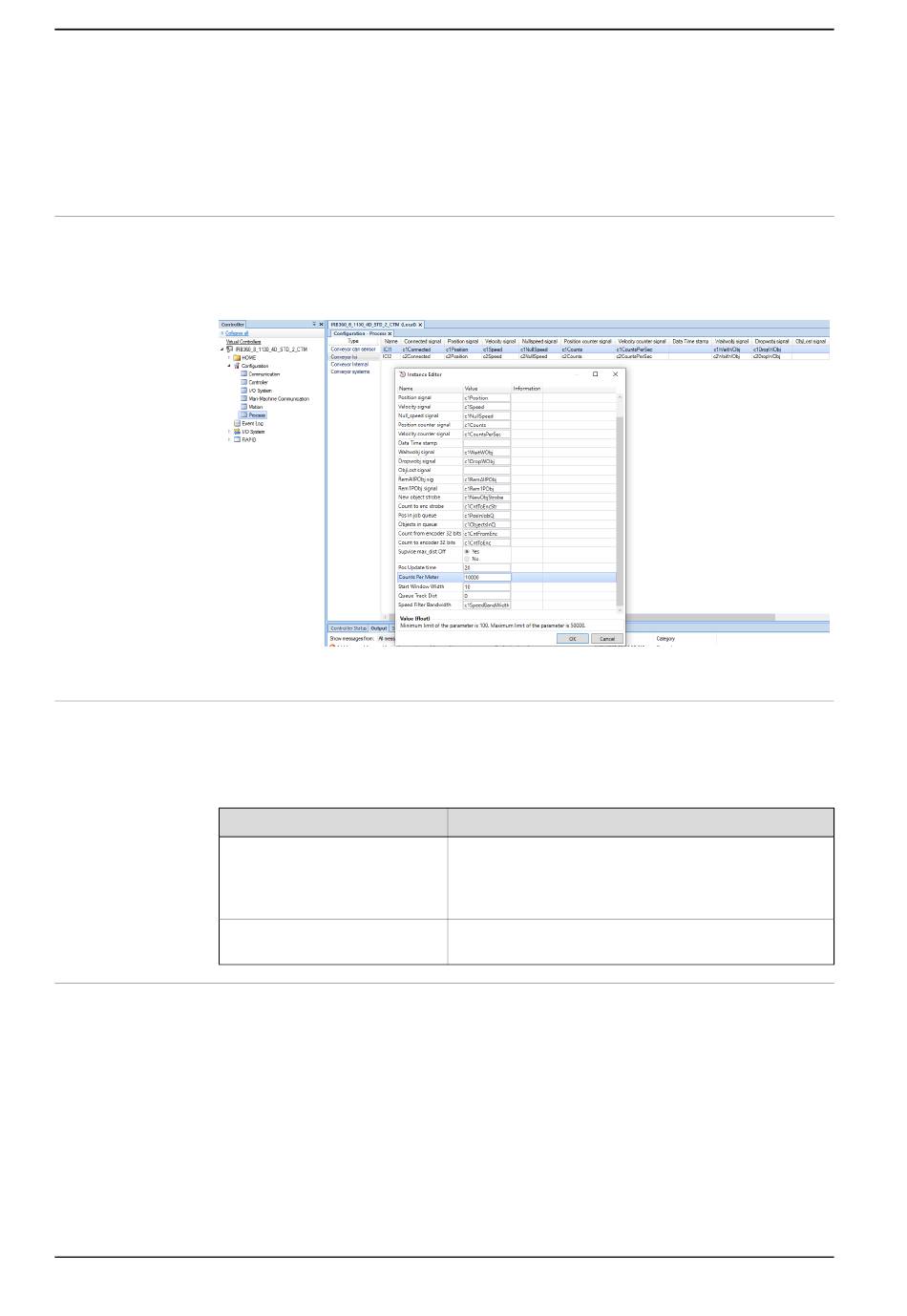

Der Systemparameter Counts Per Meter wird zur Kalibrierung des
Förderband-Encoders verwendet. Der Systemparameter Counts Per Meter gehört
zum Typ Conveyor Ici, in der Parametergruppe Process.
xx2100000042
Berechnung für Counts Per Meter
Der Wert für den Systemparameter Counts Per Meter wird folgendermaßen
berechnet:
counts value/measured_meters
Wert
counts value
measured_meters(m)
Definieren von Counts Per Meter
Gehen Sie wie folgt vor, um Counts Per Meter für den Förderer-Encoder zu
definieren.
Fortsetzung auf nächster Seite
212
1 Bringen Sie am Conveyor-Band eine Markierung an, zum Beispiel durch eine
gezeichnete Linie oder ein Stück Klebeband, und markieren Sie die Seite
des Conveyors an derselben Stelle.
2 Laden und starten Sie im FlexPendant Programmeditor das Programm
ppacal.prg.
© Copyright 2023 ABB. Alle Rechte vorbehalten.
Beschreibung
Die Conveyor-Position nach der Bewegung.
Für DSQC 2000: Einlesen des vordefinierte E/A-Signals
auf dem FlexPendant oderRobotStudio. Zum Beispiel,
CNV1, der Signalname lautet c1counts.
Die manuell gemessene Entfernung in Millimetern, die
sich der Förderband bewegt hat.
Anwendungshandbuch - PickMaster® Twin - PowerPac
3HAC080435-003 Revision: F
