4 Arbeiten mit PickMaster PowerPac
4.2.2 Koordinatensystem in PickMaster
Fortsetzung

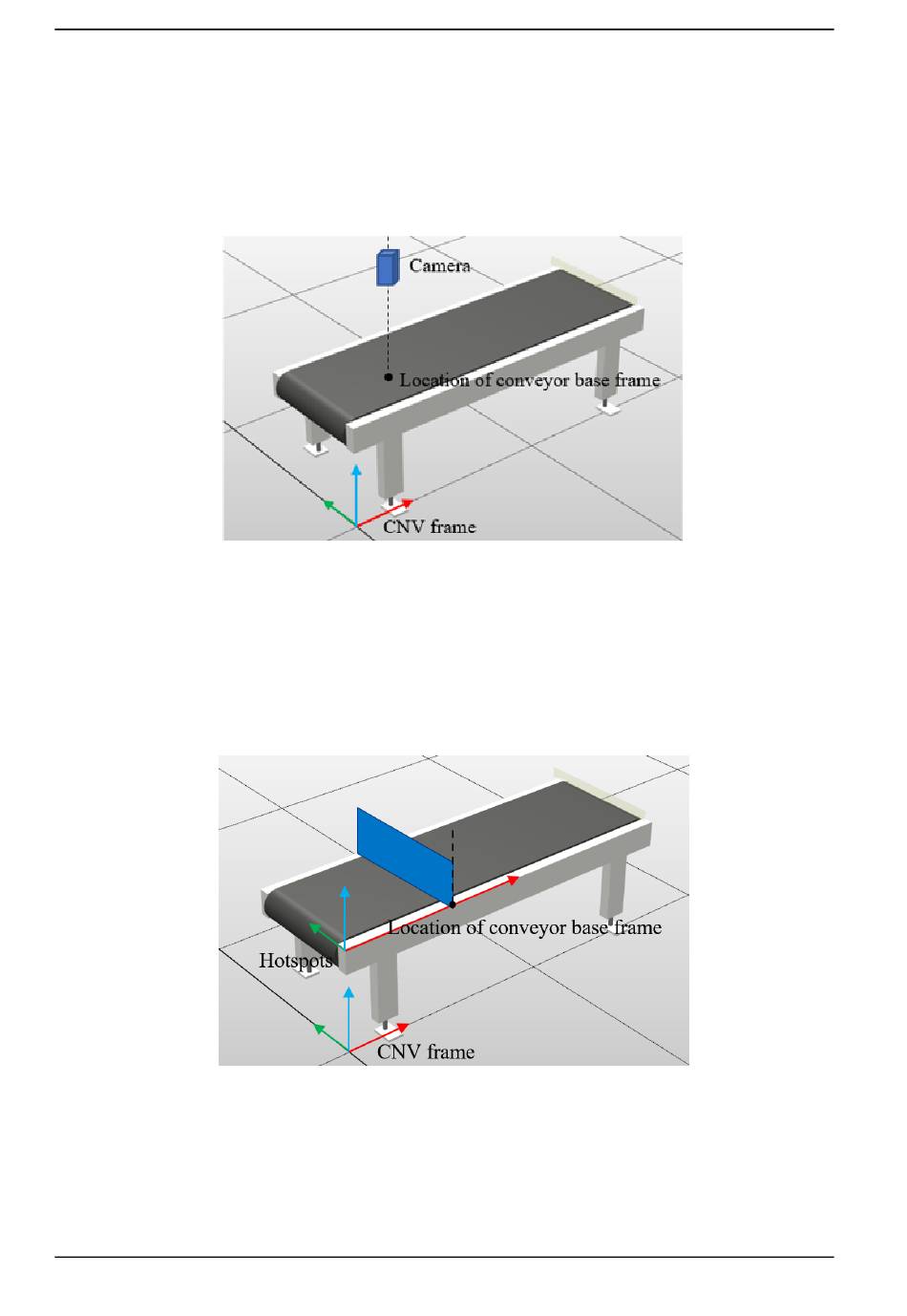

Es wird eine Kamera verwendet
Die Achsen X, Y und Z sind parallel zu jenen des Förderband-Koordinatensystems.
Die Position des Basis-Koordinatensystem für das Förderband ist am Schnittpunkt
der mittleren Achse der Kamera und der Oberfläche des Förderbandes.
xx2100002470
E/A-Sensor und definierten Quellentyp
Die Achsen X, Y und Z sind parallel zu jenen des Förderband-Koordinatensystems.
Die Position entlang X des Förderband-Koordinatensystems wird durch den
E/A-Sensor ermittelt.
Die Positionen entlang Y und Z des Förderband-Koordinatensystems werden durch
hotspot0 festgelegt.
xx2100002471
Fortsetzung auf nächster Seite
