4.4.10.4 Konfigurieren von Überprüfungsmodellen
Fortsetzung
Zur Durchführung einer Caliper-Analyse wird um die Suchlinie ein Rechteck
angelegt.
Definierter Abstand ist der Abstand zwischen den Endpunkten der grünen Linie
im Bilddialog. Verschieben Sie die Linie, so dass die Endpunkte an den Kanten
des Bereichs liegen.
Analysebereichslänge ist die Länge des Rechtecks, in dem die Caliper-Analyse
durchgeführt wird. Zur Erhöhung der Analysebereichslänge erhöhen Sie entweder
den Wert Deltalänge oder ändert die Größe der Linie Definierter Abstand.
Analysebereichsbreite ist die Breite des Rechtecks, in dem die Caliper-Analyse
durchgeführt wird. Zur Erhöhung der Analysebereichsbreite erhöhen Sie den Wert
Deltabreite.
Fortsetzung auf nächster Seite
332

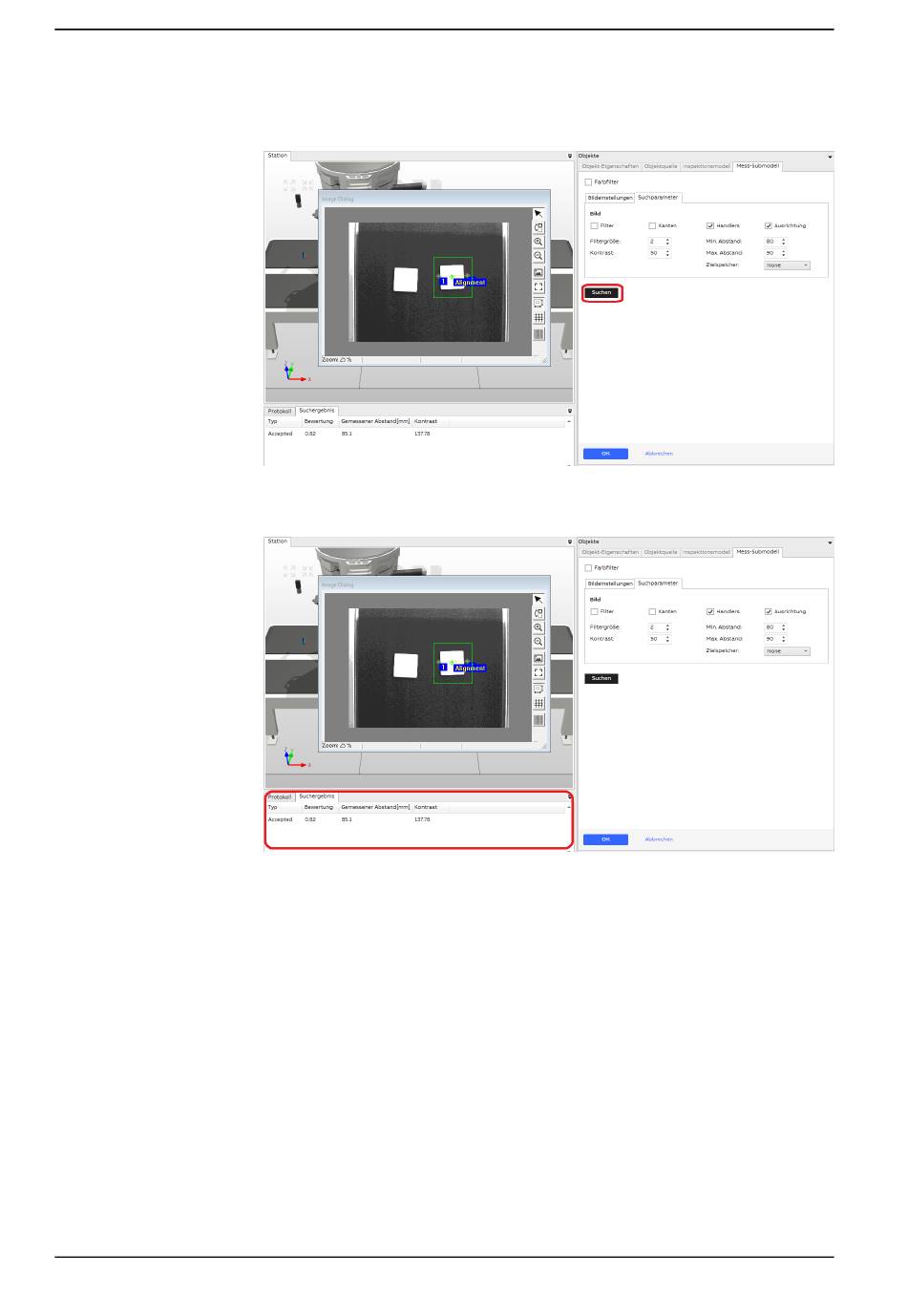

8 Tippen Sie auf Suche.
xx2200001121
Das Suchergebnis wird im Fenster Suchergebnisse angezeigt.
xx2200001122
9 Klicken Sie auf OK.
