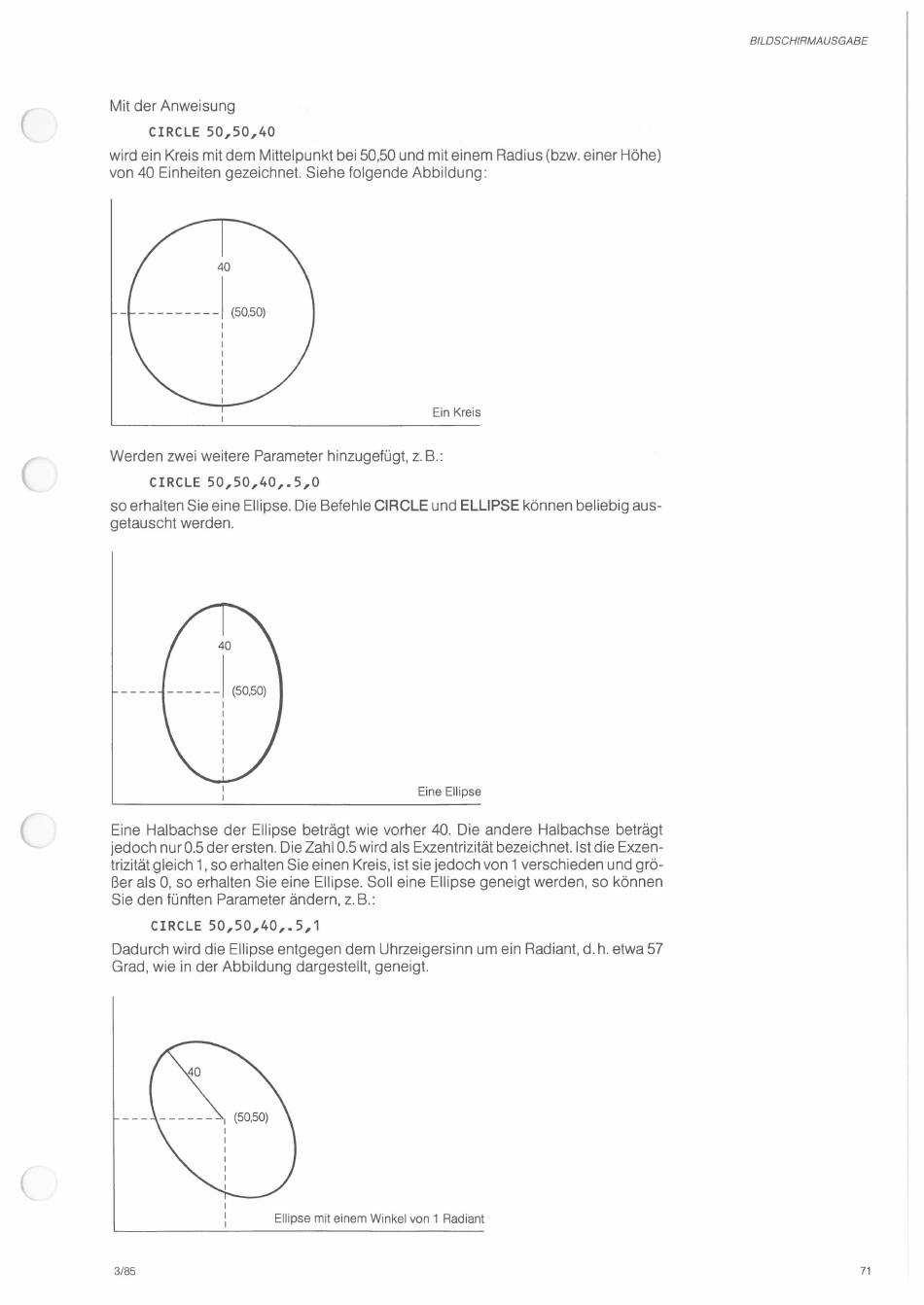

Mit der Anweisung
(
CIRCLE 50,50,40
wird ein Kreis mit dem Mittelpunkt bei 50,50 und mit einem Radius (bzw. einer Höhe)
von 40 Einheiten gezeichnet. Siehe folgende Abbildung:
-- --- ---- --I
Werden zwei weitere Parameter hinzugefügt, z. B.:
CIRCLE 50,50,40,.5,0
so erhalten Sie eine Ellipse. Die Befehle CIRCLE und ELLIPSE können beliebig aus-
getauscht werden.
(
Eine Halbachse der Ellipse beträgt wie vorher 40. Die andere Halbachse beträgt
jedoch nur 0.5 der ersten. Die Zahl 0.5 wird als Exzentrizität bezeichnet. Ist die Exzen-
trizität gleich 1, so erhalten Sie einen Kreis, ist sie jedoch von 1 verschieden und grö-
ßer als 0, so erhalten Sie eine Ellipse. Soll eine Ellipse geneigt werden, so können
Sie den fünften Parameter ändern, z. B.:
CIRCLE 50,50,40,.5,1
Dadurch wird die Ellipse entgegen dem Uhrzeigersinn um ein Radiant, d. h. etwa 57
Grad, wie in der Abbildung dargestellt, geneigt.
(
3/85
40
(50.50)
Ellipse mit einem Winkel von 1 Radiant
Ein Kreis
Eine Ellipse
BILDSCHIRMAUSGABE
71
