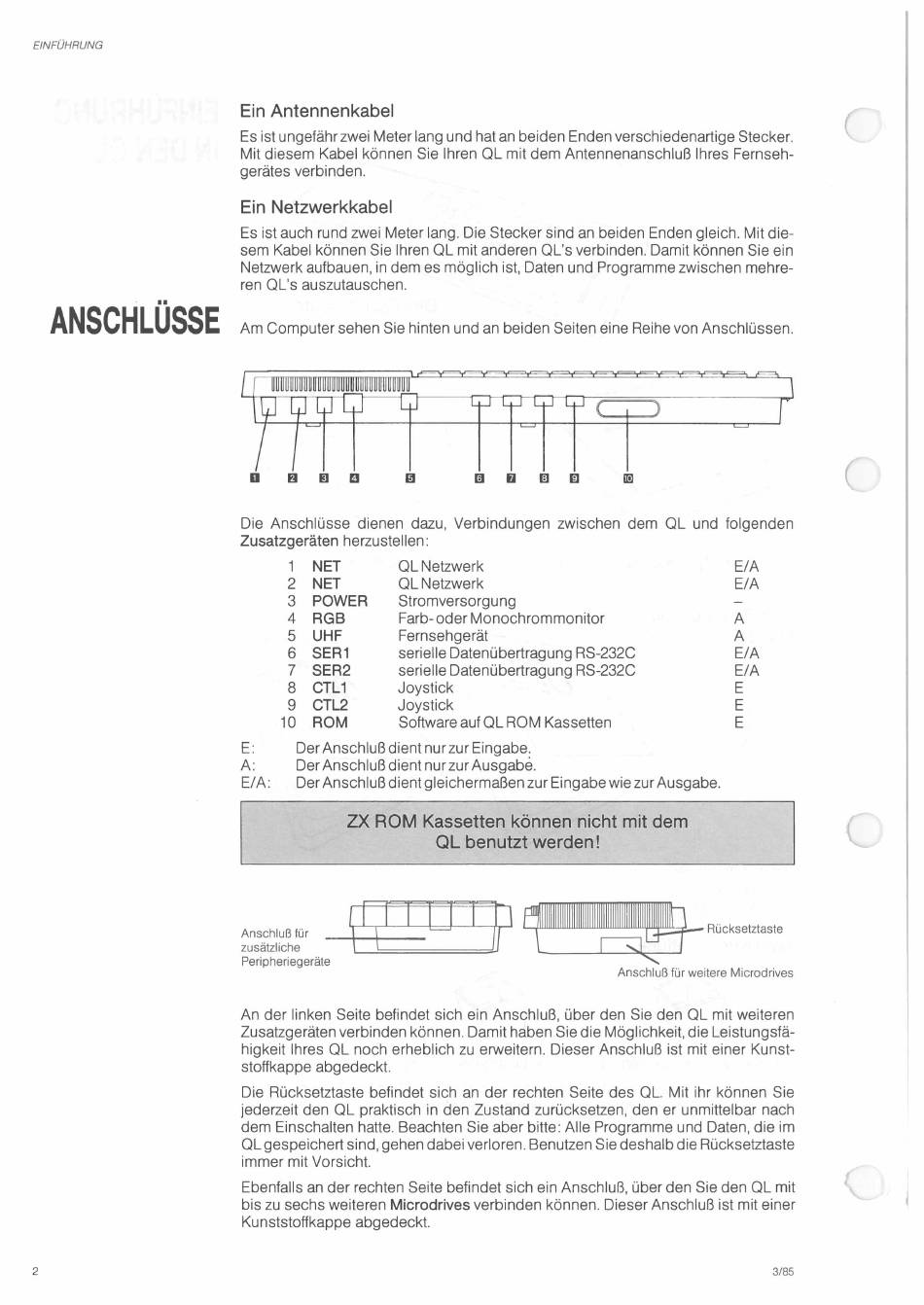

EINFÜHRUNG
ANSCHLÜSSE
2
Ein Antennenkabel
Es ist ungefähr zwei Meter lang und hat an beiden Enden verschiedenartige Stecker.
Mit diesem Kabel können Sie Ihren OL mit dem Antennenanschluß
gerätes verbinden.
Ein Netzwerkkabel
Es ist auch rund zwei Meter lang. Die Stecker sind an beiden Enden gleich. Mit die-
sem Kabel können Sie Ihren OL mit anderen QL's verbinden. Damit können Sie ein
Netzwerk aufbauen, in dem es möglich ist, Daten und Programme zwischen mehre-
ren OL's auszutauschen.
Am Computer sehen Sie hinten und an beiden Seiten eine Reihe von Anschlüssen.
o
Die Anschlüsse
dienen dazu, Verbindungen
Zusatzgeräten herzustellen:
1
NET
OLNetzwerk
2
NET
OL Netzwerk
3
POWER
Stromversorgung
4
RGB
Farb- oder Monochrommonitor
5
UHF
Fernsehgerät
6
SER1
serielle Datenübertragung RS-232C
7
SER2
serielle Datenübertragung RS-232C
8
CTL 1
Joystick
9
CTL2
Joystick
10
ROM
Software auf OL ROM Kassetten
E:
Der Anschluß dient nurzur Eingabe.
A:
Der Anschluß dient nurzur Ausqabe.
EI
A:
Der Anschluß dient gleichermaßen zur Eingabe wie zur Ausgabe.
ZX ROM Kassetten können nicht mit dem
\ 9---'
Anschluß für
zusätzliche
Peripheriegeräte
An der linken Seite befindet sich ein Anschluß, über den Sie den OL mit weiteren
Zusatzgeräten verbinden können. Damit haben Sie die Möglichkeit, die Leistungsfä-
higkeit Ihres OL noch erheblich zu erweitern. Dieser Anschluß ist mit einer Kunst-
stoffkappe abgedeckt.
Die Rücksetztaste befindet sich an der rechten Seite des OL. Mit ihr können Sie
jederzeit den OL praktisch in den Zustand zurücksetzen, den er unmittelbar nach
dem Einschalten hatte. Beachten Sie aber bitte: Alle Programme und Daten, die im
QL gespeichert sind, gehen dabei verloren. Benutzen Sie deshalb die Rücksetztaste
immer mit Vorsicht.
Ebenfalls an der rechten Seite befindet sich ein Anschluß, über den Sie den OL mit
bis zu sechs weiteren Microdrives verbinden können. Dieser Anschluß ist mit einer
Kunststoffkappe abgedeckt.
m
m
1lI
0
zwischen dem OL und folgenden
QL benutzt werden!
9? ~[[[[[[[[[[[[[[[[[[[[[[[[~
D
Ihres Fernseh-
iI!l
EIA
EI
A
A
A
EI
A
EIA
E
E
E
Rücksetztast
Anschluß für weitere Microdrives
3/85
(
