7D-8 VERTEILERGETRIEBE

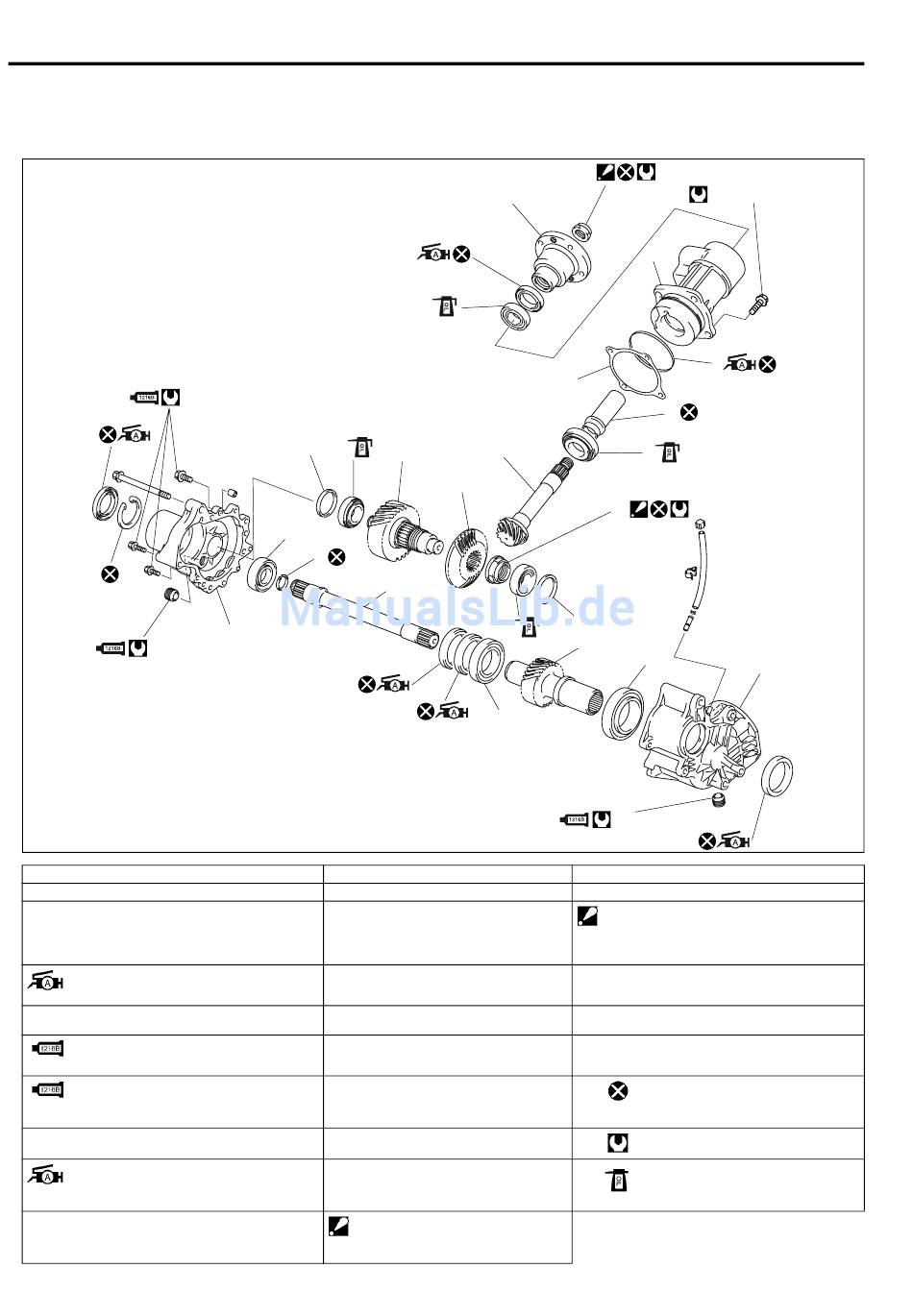

Bestandteile Verteilergetriebe
26
9
18
7
21 N·m (2.1 kg-m)
1. Linkes Verteilergetriebegehäuse
2. Rechtes Verteilergetriebegehäuse
3. Abtriebswellen-Halterung des
Verteilergetriebes
4. O-Ring
: Fett 99000-25010 auf die umliegende
Oberfläche verteilen
5. Kegelradritzelscheibe
6. Verteilergetriebeöl-Ablassschraube
: Das Gewinde der Ablassschraube rundum
mit Dichtmittel 99000-31230 bestreichen.
7. Einfüll-/Schaulochschraube für
Verteilergetriebeöl
: Das Gewinde der Schaulochschraube rundum
mit Dichtmittel 99000-31230 bestreichen.
8. Zwischenwelle
9. Öldichtring des Untersetzungsgetriebe-
Antriebsrads
: SUZUKI SUPER GREASE A (99000-25010)
auf die Öldichtungslippe auftragen.
10. Ritzelwellenlager
Überholung des Differentials
23 N·m (2.3 kg-m)
11
21
24
19
2
9
15
9
10
13
14
12
8
21
9
22
11. Kegelradscheibe
12. Kegelrad (Hypoidgetriebe)
13. Kegelradritzelwelle
(Hypoidgetriebe)
14. Untersetzungsgetriebe-Abtriebsrad
15. Flansch
16. Ritzelwellen-Distanzhülse
17. Untersetzungsgetriebe-Antriebsrad
18. Sicherungsring
19. Sicherungsring
20. Kegelradmutter
: Nach dem Festziehen der Mutter mit
dem vorgeschriebenen Anzugsmoment
die Mutter sicher verstemmen
23
200 N·m (20.0 kg-m)
25
50 N·m (5.0 kg-m)
3
4
5
16
10
20
150 N·m (15.0 kg-m)
11
17
22
6
21 N·m (2.1 kg-m)
9
21. Abtriebsradlager
22. Lager des Untersetzungsgetriebe-Antriebsrads
23. Flanschmutter
: Nach dem Anziehen der Mutter, so dass
das Rotationsdrehmoment der
Kegelradritzelwelle der Vorgabe entspricht,
die Mutter sicher verstemmen.
24. Rechtes Zwischenlager
25. Abtriebswellen-Halterungsschraube des
Verteilergetriebes
26. Verteilergetriebegehäuseschraube
Nicht wiederverwenden.
Anzugsmoment
Mit Verteilergetriebeöl bestreichen.
