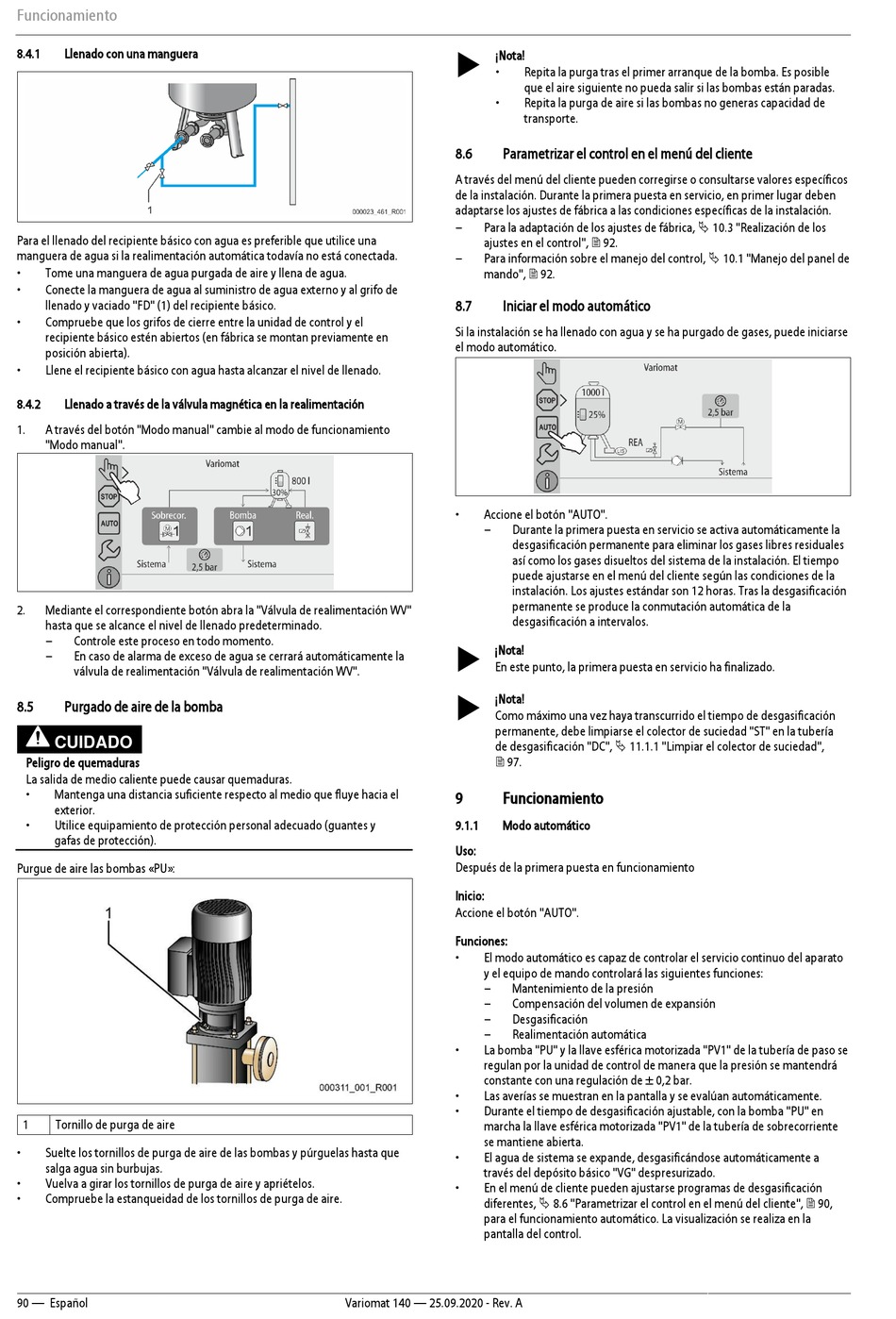

Funcionamiento
8.4.1
Llenado con una manguera
Para el llenado del recipiente básico con agua es preferible que utilice una
manguera de agua si la realimentación automática todavía no está conectada.
•
Tome una manguera de agua purgada de aire y llena de agua.
•
Conecte la manguera de agua al suministro de agua externo y al grifo de
llenado y vaciado "FD" (1) del recipiente básico.
•
Compruebe que los grifos de cierre entre la unidad de control y el
recipiente básico estén abiertos (en fábrica se montan previamente en
posición abierta).
•
Llene el recipiente básico con agua hasta alcanzar el nivel de llenado.
8.4.2
Llenado a través de la válvula magnética en la realimentación
1.
A través del botón "Modo manual" cambie al modo de funcionamiento
"Modo manual".
2.
Mediante el correspondiente botón abra la "Válvula de realimentación WV"
hasta que se alcance el nivel de llenado predeterminado.
–
Controle este proceso en todo momento.
–
En caso de alarma de exceso de agua se cerrará automáticamente la
válvula de realimentación "Válvula de realimentación WV".
8.5
Purgado de aire de la bomba
CUIDADO
Peligro de quemaduras
La salida de medio caliente puede causar quemaduras.
•
Mantenga una distancia suficiente respecto al medio que fluye hacia el
exterior.
•
Utilice equipamiento de protección personal adecuado (guantes y
gafas de protección).
Purgue de aire las bombas «PU»:
1
Tornillo de purga de aire
•
Suelte los tornillos de purga de aire de las bombas y púrguelas hasta que
salga agua sin burbujas.
•
Vuelva a girar los tornillos de purga de aire y apriételos.
•
Compruebe la estanqueidad de los tornillos de purga de aire.
90 — Español
¡Nota!
•
•
8.6
Parametrizar el control en el menú del cliente
A través del menú del cliente pueden corregirse o consultarse valores específicos
de la instalación. Durante la primera puesta en servicio, en primer lugar deben
adaptarse los ajustes de fábrica a las condiciones específicas de la instalación.
–
Para la adaptación de los ajustes de fábrica, 10.3 "Realización de los
ajustes en el control", 92.
–
Para información sobre el manejo del control, 10.1 "Manejo del panel de
mando", 92.
8.7
Iniciar el modo automático
Si la instalación se ha llenado con agua y se ha purgado de gases, puede iniciarse
el modo automático.
•
Accione el botón "AUTO".
–
Durante la primera puesta en servicio se activa automáticamente la
desgasificación permanente para eliminar los gases libres residuales
así como los gases disueltos del sistema de la instalación. El tiempo
puede ajustarse en el menú del cliente según las condiciones de la
instalación. Los ajustes estándar son 12 horas. Tras la desgasificación
permanente se produce la conmutación automática de la
desgasificación a intervalos.
¡Nota!
En este punto, la primera puesta en servicio ha finalizado.
¡Nota!
Como máximo una vez haya transcurrido el tiempo de desgasificación
permanente, debe limpiarse el colector de suciedad "ST" en la tubería
de desgasificación "DC", 11.1.1 "Limpiar el colector de suciedad",
97.
9
Funcionamiento
9.1.1
Modo automático
Uso:
Después de la primera puesta en funcionamiento
Inicio:
Accione el botón "AUTO".
Funciones:
•
El modo automático es capaz de controlar el servicio continuo del aparato
y el equipo de mando controlará las siguientes funciones:
–
Mantenimiento de la presión
–
Compensación del volumen de expansión
–
Desgasificación
–
Realimentación automática
•
La bomba "PU" y la llave esférica motorizada "PV1" de la tubería de paso se
regulan por la unidad de control de manera que la presión se mantendrá
constante con una regulación de ± 0,2 bar.
•
Las averías se muestran en la pantalla y se evalúan automáticamente.
•
Durante el tiempo de desgasificación ajustable, con la bomba "PU" en
marcha la llave esférica motorizada "PV1" de la tubería de sobrecorriente
se mantiene abierta.
•
El agua de sistema se expande, desgasificándose automáticamente a
través del depósito básico "VG" despresurizado.
•
En el menú de cliente pueden ajustarse programas de desgasificación
diferentes, 8.6 "Parametrizar el control en el menú del cliente", 90,
para el funcionamiento automático. La visualización se realiza en la
pantalla del control.
Variomat 140 — 25.09.2020 - Rev. A
Repita la purga tras el primer arranque de la bomba. Es posible
que el aire siguiente no pueda salir si las bombas están paradas.
Repita la purga de aire si las bombas no generas capacidad de
transporte.
