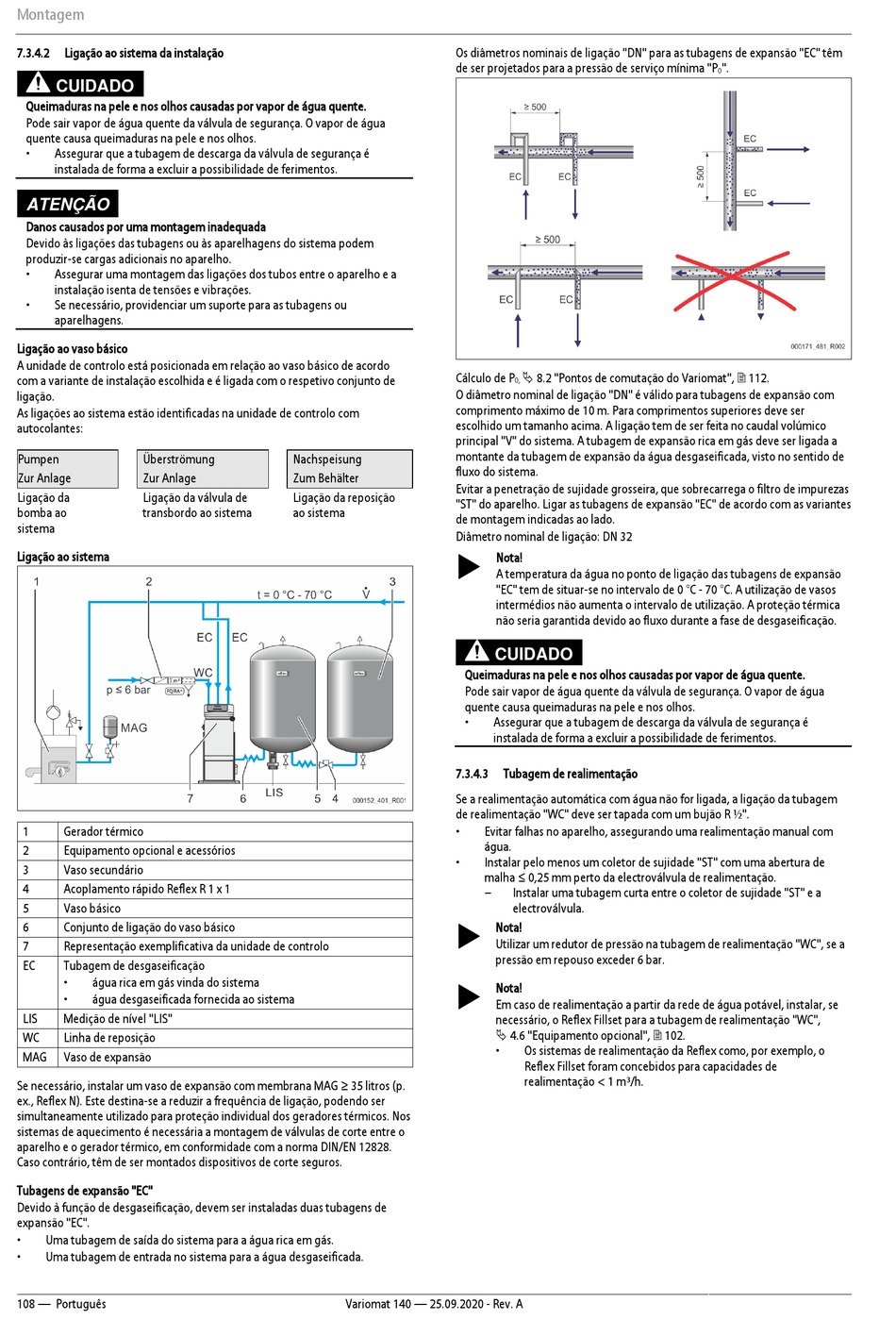

Montagem
7.3.4.2
Ligação ao sistema da instalação
CUIDADO
Queimaduras na pele e nos olhos causadas por vapor de água quente.
Pode sair vapor de água quente da válvula de segurança. O vapor de água
quente causa queimaduras na pele e nos olhos.
•
Assegurar que a tubagem de descarga da válvula de segurança é
instalada de forma a excluir a possibilidade de ferimentos.
ATENÇÃO
Danos causados por uma montagem inadequada
Devido às ligações das tubagens ou às aparelhagens do sistema podem
produzir-se cargas adicionais no aparelho.
•
Assegurar uma montagem das ligações dos tubos entre o aparelho e a
instalação isenta de tensões e vibrações.
•
Se necessário, providenciar um suporte para as tubagens ou
aparelhagens.
Ligação ao vaso básico
A unidade de controlo está posicionada em relação ao vaso básico de acordo
com a variante de instalação escolhida e é ligada com o respetivo conjunto de
ligação.
As ligações ao sistema estão identificadas na unidade de controlo com
autocolantes:
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Ligação da
Ligação da válvula de
bomba ao
transbordo ao sistema
sistema
Ligação ao sistema
1
Gerador térmico
2
Equipamento opcional e acessórios
3
Vaso secundário
4
Acoplamento rápido Reflex R 1 x 1
5
Vaso básico
6
Conjunto de ligação do vaso básico
7
Representação exemplificativa da unidade de controlo
EC
Tubagem de desgaseificação
•
água rica em gás vinda do sistema
•
água desgaseificada fornecida ao sistema
LIS
Medição de nível "LIS"
WC
Linha de reposição
MAG
Vaso de expansão
Se necessário, instalar um vaso de expansão com membrana MAG ≥ 35 litros (p.
ex., Reflex N). Este destina-se a reduzir a frequência de ligação, podendo ser
simultaneamente utilizado para proteção individual dos geradores térmicos. Nos
sistemas de aquecimento é necessária a montagem de válvulas de corte entre o
aparelho e o gerador térmico, em conformidade com a norma DIN/EN 12828.
Caso contrário, têm de ser montados dispositivos de corte seguros.
Tubagens de expansão "EC"
Devido à função de desgaseificação, devem ser instaladas duas tubagens de
expansão "EC".
•
Uma tubagem de saída do sistema para a água rica em gás.
•
Uma tubagem de entrada no sistema para a água desgaseificada.
108 — Português
Os diâmetros nominais de ligação "DN" para as tubagens de expansão "EC" têm
de ser projetados para a pressão de serviço mínima "P
Cálculo de P
O diâmetro nominal de ligação "DN" é válido para tubagens de expansão com
comprimento máximo de 10 m. Para comprimentos superiores deve ser
escolhido um tamanho acima. A ligação tem de ser feita no caudal volúmico
principal "V" do sistema. A tubagem de expansão rica em gás deve ser ligada a
montante da tubagem de expansão da água desgaseificada, visto no sentido de
Nachspeisung
fluxo do sistema.
Zum Behälter
Evitar a penetração de sujidade grosseira, que sobrecarrega o filtro de impurezas
Ligação da reposição
"ST" do aparelho. Ligar as tubagens de expansão "EC" de acordo com as variantes
ao sistema
de montagem indicadas ao lado.
Diâmetro nominal de ligação: DN 32
7.3.4.3
Se a realimentação automática com água não for ligada, a ligação da tubagem
de realimentação "WC" deve ser tapada com um bujão R ½".
•
•
Variomat 140 — 25.09.2020 - Rev. A
8.2 "Pontos de comutação do Variomat", 112.
0,
Nota!
A temperatura da água no ponto de ligação das tubagens de expansão
"EC" tem de situar-se no intervalo de 0 °C - 70 °C. A utilização de vasos
intermédios não aumenta o intervalo de utilização. A proteção térmica
não seria garantida devido ao fluxo durante a fase de desgaseificação.
CUIDADO
Queimaduras na pele e nos olhos causadas por vapor de água quente.
Pode sair vapor de água quente da válvula de segurança. O vapor de água
quente causa queimaduras na pele e nos olhos.
•
Assegurar que a tubagem de descarga da válvula de segurança é
instalada de forma a excluir a possibilidade de ferimentos.
Tubagem de realimentação
Evitar falhas no aparelho, assegurando uma realimentação manual com
água.
Instalar pelo menos um coletor de sujidade "ST" com uma abertura de
malha ≤ 0,25 mm perto da electroválvula de realimentação.
–
Instalar uma tubagem curta entre o coletor de sujidade "ST" e a
electroválvula.
Nota!
Utilizar um redutor de pressão na tubagem de realimentação "WC", se a
pressão em repouso exceder 6 bar.
Nota!
Em caso de realimentação a partir da rede de água potável, instalar, se
necessário, o Reflex Fillset para a tubagem de realimentação "WC",
4.6 "Equipamento opcional", 102.
•
Os sistemas de realimentação da Reflex como, por exemplo, o
Reflex Fillset foram concebidos para capacidades de
realimentação < 1 m³/h.
".
0
