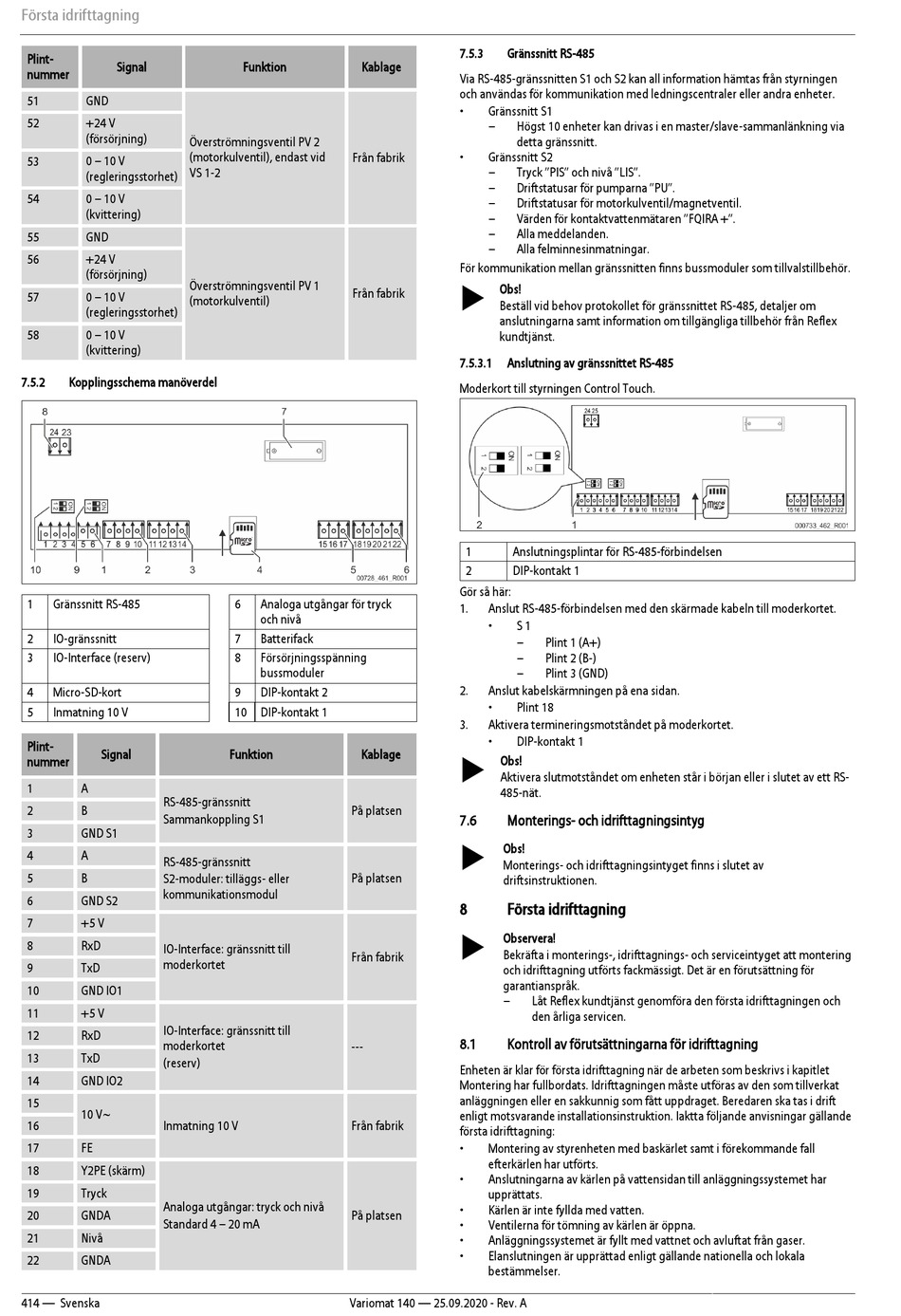

Första idrifttagning
Plint-
Signal
nummer
51
GND
+24 V
52
(försörjning)
Överströmningsventil PV 2
(motorkulventil), endast vid
0 – 10 V
53
VS 1-2
(regleringsstorhet)
54
0 – 10 V
(kvittering)
55
GND
56
+24 V
(försörjning)
Överströmningsventil PV 1
57
0 – 10 V
(motorkulventil)
(regleringsstorhet)
58
0 – 10 V
(kvittering)
7.5.2
Kopplingsschema manöverdel
1
Gränssnitt RS-485
2
IO-gränssnitt
3
IO-Interface (reserv)
4
Micro-SD-kort
5
Inmatning 10 V
Plint-
Signal
nummer
1
A
RS-485-gränssnitt
2
B
Sammankoppling S1
3
GND S1
4
A
RS-485-gränssnitt
5
B
S2-moduler: tilläggs- eller
kommunikationsmodul
6
GND S2
7
+5 V
8
RxD
IO-Interface: gränssnitt till
moderkortet
9
TxD
10
GND IO1
11
+5 V
IO-Interface: gränssnitt till
12
RxD
moderkortet
13
TxD
(reserv)
14
GND IO2
15
10 V~
16
Inmatning 10 V
17
FE
18
Y2PE (skärm)
19
Tryck
Analoga utgångar: tryck och nivå
20
GNDA
Standard 4 – 20 mA
21
Nivå
22
GNDA
414 — Svenska
Funktion
Kablage
Från fabrik
Från fabrik
6
Analoga utgångar för tryck
och nivå
7
Batterifack
8
Försörjningsspänning
bussmoduler
9
DIP-kontakt 2
10 DIP-kontakt 1
Funktion
Kablage
På platsen
På platsen
Från fabrik
---
Från fabrik
På platsen
Variomat 140 — 25.09.2020 - Rev. A
7.5.3
Gränssnitt RS-485
Via RS-485-gränssnitten S1 och S2 kan all information hämtas från styrningen
och användas för kommunikation med ledningscentraler eller andra enheter.
•
Gränssnitt S1
–
Högst 10 enheter kan drivas i en master/slave-sammanlänkning via
detta gränssnitt.
•
Gränssnitt S2
–
Tryck "PIS" och nivå "LIS".
–
Driftstatusar för pumparna "PU".
–
Driftstatusar för motorkulventil/magnetventil.
–
Värden för kontaktvattenmätaren "FQIRA +".
–
Alla meddelanden.
–
Alla felminnesinmatningar.
För kommunikation mellan gränssnitten finns bussmoduler som tillvalstillbehör.
Obs!
Beställ vid behov protokollet för gränssnittet RS-485, detaljer om
anslutningarna samt information om tillgängliga tillbehör från Reflex
kundtjänst.
7.5.3.1
Anslutning av gränssnittet RS-485
Moderkort till styrningen Control Touch.
1
Anslutningsplintar för RS-485-förbindelsen
2
DIP-kontakt 1
Gör så här:
1.
Anslut RS-485-förbindelsen med den skärmade kabeln till moderkortet.
•
S 1
–
Plint 1 (A+)
–
Plint 2 (B-)
–
Plint 3 (GND)
2.
Anslut kabelskärmningen på ena sidan.
•
Plint 18
3.
Aktivera termineringsmotståndet på moderkortet.
•
DIP-kontakt 1
Obs!
Aktivera slutmotståndet om enheten står i början eller i slutet av ett RS-
485-nät.
7.6
Monterings- och idrifttagningsintyg
Obs!
Monterings- och idrifttagningsintyget finns i slutet av
driftsinstruktionen.
8
Första idrifttagning
Observera!
Bekräfta i monterings-, idrifttagnings- och serviceintyget att montering
och idrifttagning utförts fackmässigt. Det är en förutsättning för
garantianspråk.
–
Låt Reflex kundtjänst genomföra den första idrifttagningen och
den årliga servicen.
8.1
Kontroll av förutsättningarna för idrifttagning
Enheten är klar för första idrifttagning när de arbeten som beskrivs i kapitlet
Montering har fullbordats. Idrifttagningen måste utföras av den som tillverkat
anläggningen eller en sakkunnig som fått uppdraget. Beredaren ska tas i drift
enligt motsvarande installationsinstruktion. Iaktta följande anvisningar gällande
första idrifttagning:
•
Montering av styrenheten med baskärlet samt i förekommande fall
efterkärlen har utförts.
•
Anslutningarna av kärlen på vattensidan till anläggningssystemet har
upprättats.
•
Kärlen är inte fyllda med vatten.
•
Ventilerna för tömning av kärlen är öppna.
•
Anläggningssystemet är fyllt med vattnet och avluftat från gaser.
•
Elanslutningen är upprättad enligt gällande nationella och lokala
bestämmelser.
