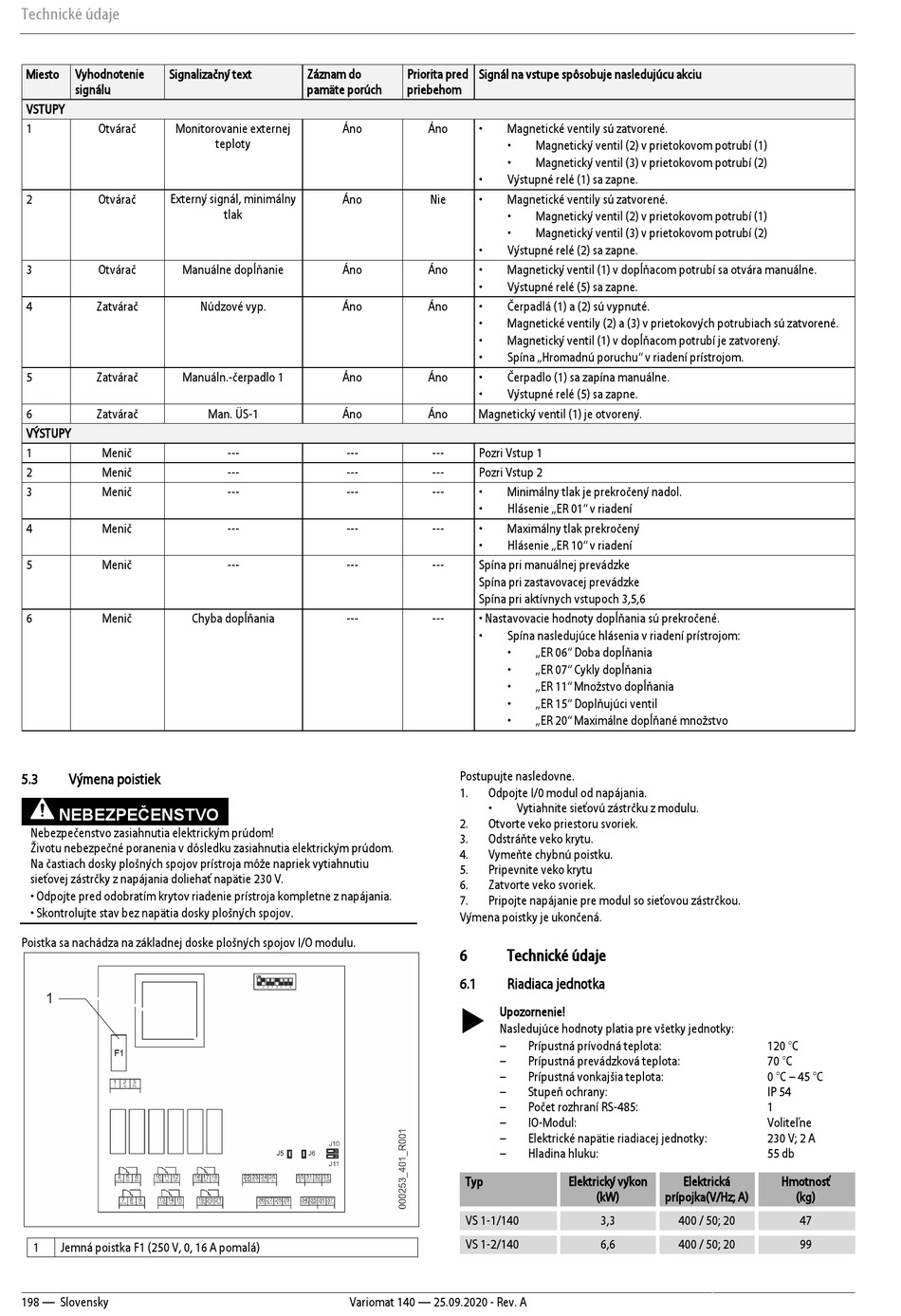

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 198

Technické údaje
Miesto Vyhodnotenie Signalizačný text
signálu
VSTUPY
1 Otvárač Monitorovanie externej
2 Otvárač Externý signál, minimálny
3 Otvárač Manuálne dopĺňanie
4 Zatvárač
5 Zatvárač Manuáln.-čerpadlo 1
6 Zatvárač
VÝSTUPY
1 Menič
2 Menič
3 Menič
4 Menič
5 Menič
6 Menič
5.3 Výmena poistiek
NEBEZPEČENSTVO
Nebezpečenstvo zasiahnutia elektrickým prúdom!
Životu nebezpečné poranenia v dôsledku zasiahnutia elektrickým prúdom.
Na častiach dosky plošných spojov prístroja môže napriek vytiahnutiu
sieťovej zástrčky z napájania doliehať napätie 230 V.
• Odpojte pred odobratím krytov riadenie prístroja kompletne z napájania.
• Skontrolujte stav bez napätia dosky plošných spojov.
Poistka sa nachádza na základnej doske plošných spojov I/O modulu.
1 Jemná poistka F1 (250 V, 0, 16 A pomalá)
198 — Slovensky
Záznam do
pamäte porúch
Áno
teploty
Áno
tlak
Áno
Núdzové vyp. Áno
Áno
Man. ÜS-1 Áno
--- ---
--- ---
--- ---
--- ---
--- ---
Chyba dopĺňania ---
Variomat 140 — 25.09.2020 - Rev. A
Priorita pred Signál na vstupe spôsobuje nasledujúcu akciu
priebehom
Áno • Magnetické ventily sú zatvorené.
• Magnetický ventil (2) v prietokovom potrubí (1)
• Magnetický ventil (3) v prietokovom potrubí (2)
• Výstupné relé (1) sa zapne.
Nie • Magnetické ventily sú zatvorené.
• Magnetický ventil (2) v prietokovom potrubí (1)
• Magnetický ventil (3) v prietokovom potrubí (2)
• Výstupné relé (2) sa zapne.
Áno • Magnetický ventil (1) v dopĺňacom potrubí sa otvára manuálne.
• Výstupné relé (5) sa zapne.
Áno • Čerpadlá (1) a (2) sú vypnuté.
• Magnetické ventily (2) a (3) v prietokových potrubiach sú zatvorené.
• Magnetický ventil (1) v dopĺňacom potrubí je zatvorený.
• Spína „Hromadnú poruchu" v riadení prístrojom.
Áno • Čerpadlo (1) sa zapína manuálne.
• Výstupné relé (5) sa zapne.
Áno Magnetický ventil (1) je otvorený.
--- Pozri Vstup 1
--- Pozri Vstup 2
--- • Minimálny tlak je prekročený nadol.
• Hlásenie „ER 01" v riadení
--- • Maximálny tlak prekročený
• Hlásenie „ER 10" v riadení
--- Spína pri manuálnej prevádzke
Spína pri zastavovacej prevádzke
Spína pri aktívnych vstupoch 3,5,6
--- • Nastavovacie hodnoty dopĺňania sú prekročené.
• Spína nasledujúce hlásenia v riadení prístrojom:
• „ER 06" Doba dopĺňania
• „ER 07" Cykly dopĺňania
• „ER 11" Množstvo dopĺňania
• „ER 15" Doplňujúci ventil
• „ER 20" Maximálne dopĺňané množstvo
Postupujte nasledovne.
1. Odpojte I/0 modul od napájania.
• Vytiahnite sieťovú zástrčku z modulu.
2. Otvorte veko priestoru svoriek.
3. Odstráňte veko krytu.
4. Vymeňte chybnú poistku.
5. Pripevnite veko krytu
6. Zatvorte veko svoriek.
7. Pripojte napájanie pre modul so sieťovou zástrčkou.
Výmena poistky je ukončená.
6 Technické údaje
6.1 Riadiaca jednotka
 Upozornenie!
Nasledujúce hodnoty platia pre všetky jednotky:
– Prípustná prívodná teplota:
– Prípustná prevádzková teplota:
– Prípustná vonkajšia teplota:
– Stupeň ochrany:
– Počet rozhraní RS-485:
– IO-Modul:
– Elektrické napätie riadiacej jednotky:
– Hladina hluku:
Typ Elektrický výkon
VS 1-1/140
VS 1-2/140
Elektrická
(kW) prípojka(V/Hz; A)
3,3 400 / 50; 20
6,6 400 / 50; 20
120 °C
70 °C
0 °C – 45 °C
IP 54
1
Voliteľne
230 V; 2 A
55 db
Hmotnosť
(kg)
47
99
