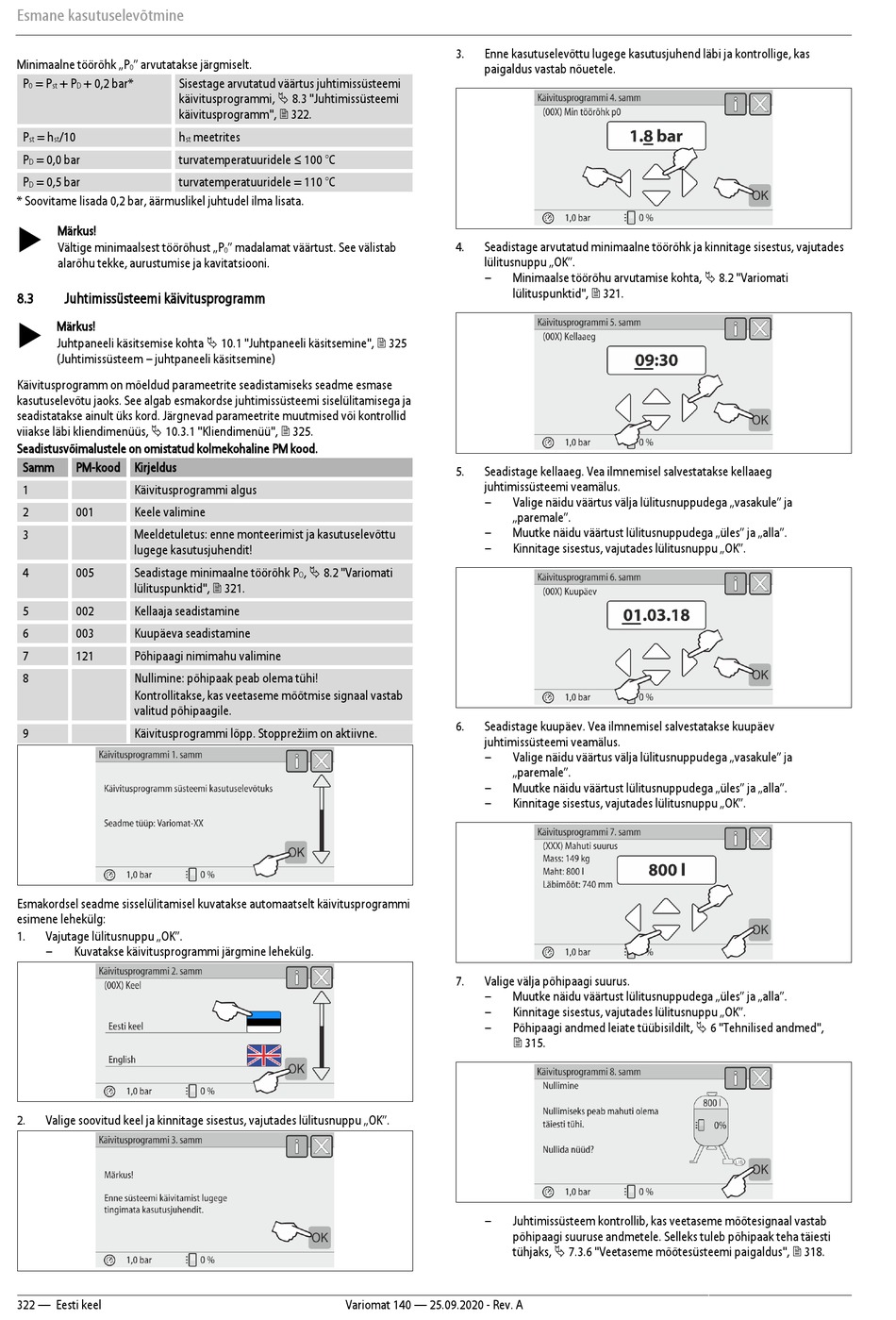

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 322

Esmane kasutuselevõtmine
Minimaalne töörõhk „P " arvutatakse järgmiselt.
0
P = P + P + 0,2 bar* Sisestage arvutatud väärtus juhtimissüsteemi
0 st D
käivitusprogrammi,  8.3 "Juhtimissüsteemi
käivitusprogramm",  322.
P = h /10 h
st st st
P = 0,0 bar turvatemperatuuridele ≤ 100 °C
D
P = 0,5 bar turvatemperatuuridele = 110 °C
D
* Soovitame lisada 0,2 bar, äärmuslikel juhtudel ilma lisata.
 Märkus!
Vältige minimaalsest töörõhust „P
alarõhu tekke, aurustumise ja kavitatsiooni.
8.3 Juhtimissüsteemi käivitusprogramm
 Märkus!
Juhtpaneeli käsitsemise kohta  10.1 "Juhtpaneeli käsitsemine",  325
(Juhtimissüsteem – juhtpaneeli käsitsemine)
Käivitusprogramm on mõeldud parameetrite seadistamiseks seadme esmase
kasutuselevõtu jaoks. See algab esmakordse juhtimissüsteemi siselülitamisega ja
seadistatakse ainult üks kord. Järgnevad parameetrite muutmised või kontrollid
viiakse läbi kliendimenüüs,  10.3.1 "Kliendimenüü",  325.
Seadistusvõimalustele on omistatud kolmekohaline PM kood.
Samm PM-kood Kirjeldus
1 Käivitusprogrammi algus
2 001 Keele valimine
Meeldetuletus: enne monteerimist ja kasutuselevõttu
3
lugege kasutusjuhendit!
4 005 Seadistage minimaalne töörõhk P
lülituspunktid",  321.
5 002 Kellaaja seadistamine
6 003 Kuupäeva seadistamine
7 121 Põhipaagi nimimahu valimine
8 Nullimine: põhipaak peab olema tühi!
Kontrollitakse, kas veetaseme mõõtmise signaal vastab
valitud põhipaagile.
9 Käivitusprogrammi lõpp. Stopprežiim on aktiivne.
Esmakordsel seadme sisselülitamisel kuvatakse automaatselt käivitusprogrammi
esimene lehekülg:
1. Vajutage lülitusnuppu „OK".
– Kuvatakse käivitusprogrammi järgmine lehekülg.
2. Valige soovitud keel ja kinnitage sisestus, vajutades lülitusnuppu „OK".
322 — Eesti keel
meetrites
" madalamat väärtust. See välistab
0
,  8.2 "Variomati
O
Variomat 140 — 25.09.2020 - Rev. A
3. Enne kasutuselevõttu lugege kasutusjuhend läbi ja kontrollige, kas
paigaldus vastab nõuetele.
4. Seadistage arvutatud minimaalne töörõhk ja kinnitage sisestus, vajutades
lülitusnuppu „OK".
– Minimaalse töörõhu arvutamise kohta,  8.2 "Variomati
lülituspunktid",  321.
5. Seadistage kellaaeg. Vea ilmnemisel salvestatakse kellaaeg
juhtimissüsteemi veamälus.
– Valige näidu väärtus välja lülitusnuppudega „vasakule" ja
„paremale".
– Muutke näidu väärtust lülitusnuppudega „üles" ja „alla".
– Kinnitage sisestus, vajutades lülitusnuppu „OK".
6. Seadistage kuupäev. Vea ilmnemisel salvestatakse kuupäev
juhtimissüsteemi veamälus.
– Valige näidu väärtus välja lülitusnuppudega „vasakule" ja
„paremale".
– Muutke näidu väärtust lülitusnuppudega „üles" ja „alla".
– Kinnitage sisestus, vajutades lülitusnuppu „OK".
7. Valige välja põhipaagi suurus.
– Muutke näidu väärtust lülitusnuppudega „üles" ja „alla".
– Kinnitage sisestus, vajutades lülitusnuppu „OK".
Põhipaagi andmed leiate tüübisildilt,  6 "Tehnilised andmed",
–
 315.
– Juhtimissüsteem kontrollib, kas veetaseme mõõtesignaal vastab
põhipaagi suuruse andmetele. Selleks tuleb põhipaak teha täiesti
tühjaks,  7.3.6 "Veetaseme mõõtesüsteemi paigaldus",  318.
