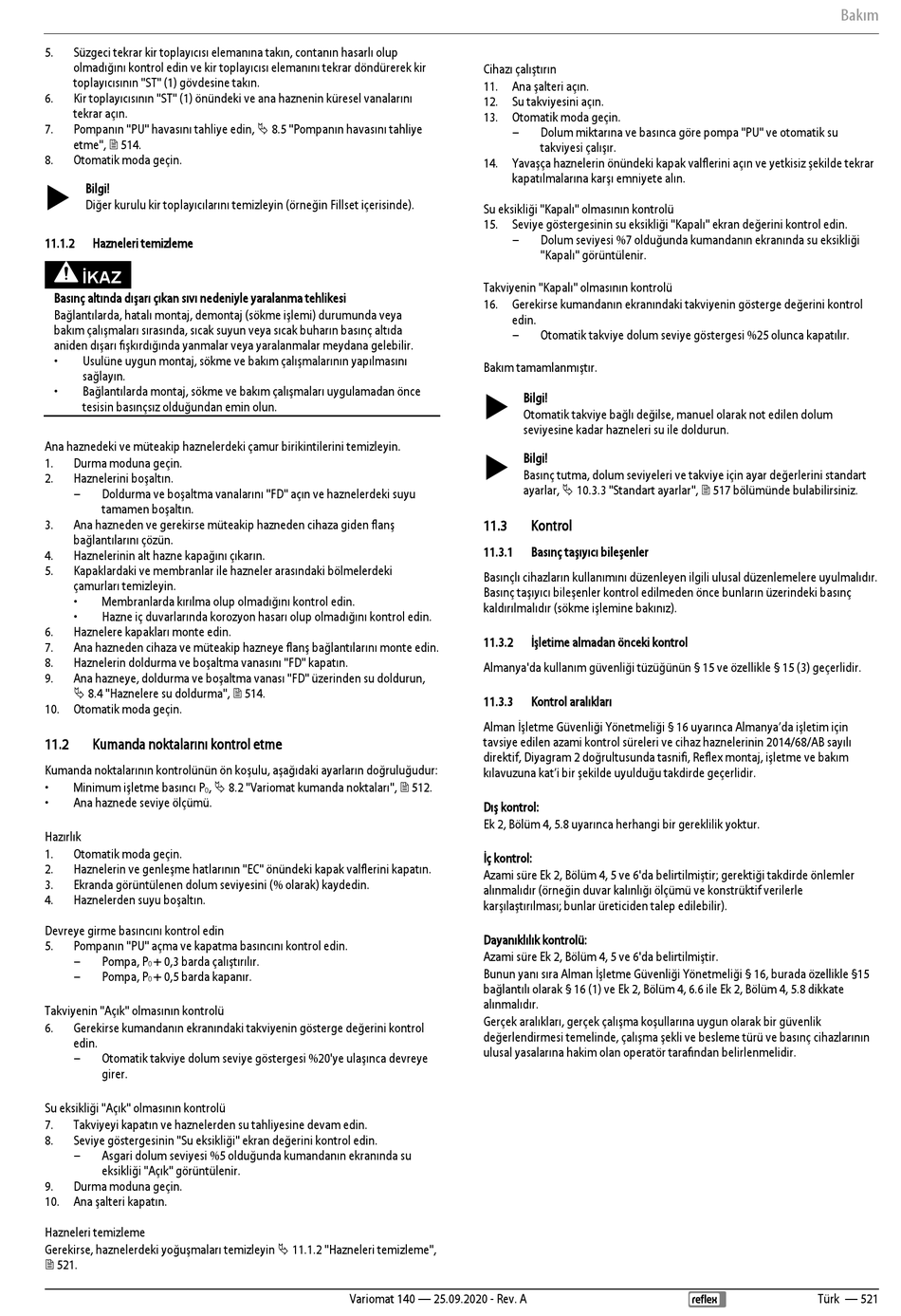

5.
Süzgeci tekrar kir toplayıcısı elemanına takın, contanın hasarlı olup
olmadığını kontrol edin ve kir toplayıcısı elemanını tekrar döndürerek kir
toplayıcısının "ST" (1) gövdesine takın.
6.
Kir toplayıcısının "ST" (1) önündeki ve ana haznenin küresel vanalarını
tekrar açın.
7.
Pompanın "PU" havasını tahliye edin, 8.5 "Pompanın havasını tahliye
etme", 514.
8.
Otomatik moda geçin.
Bilgi!
Diğer kurulu kir toplayıcılarını temizleyin (örneğin Fillset içerisinde).
11.1.2
Hazneleri temizleme
İKAZ
Basınç altında dışarı çıkan sıvı nedeniyle yaralanma tehlikesi
Bağlantılarda, hatalı montaj, demontaj (sökme işlemi) durumunda veya
bakım çalışmaları sırasında, sıcak suyun veya sıcak buharın basınç altıda
aniden dışarı fışkırdığında yanmalar veya yaralanmalar meydana gelebilir.
•
Usulüne uygun montaj, sökme ve bakım çalışmalarının yapılmasını
sağlayın.
•
Bağlantılarda montaj, sökme ve bakım çalışmaları uygulamadan önce
tesisin basınçsız olduğundan emin olun.
Ana haznedeki ve müteakip haznelerdeki çamur birikintilerini temizleyin.
1.
Durma moduna geçin.
2.
Haznelerini boşaltın.
–
Doldurma ve boşaltma vanalarını "FD" açın ve haznelerdeki suyu
tamamen boşaltın.
3.
Ana hazneden ve gerekirse müteakip hazneden cihaza giden flanş
bağlantılarını çözün.
4.
Haznelerinin alt hazne kapağını çıkarın.
5.
Kapaklardaki ve membranlar ile hazneler arasındaki bölmelerdeki
çamurları temizleyin.
•
Membranlarda kırılma olup olmadığını kontrol edin.
•
Hazne iç duvarlarında korozyon hasarı olup olmadığını kontrol edin.
6.
Haznelere kapakları monte edin.
7.
Ana hazneden cihaza ve müteakip hazneye flanş bağlantılarını monte edin.
8.
Haznelerin doldurma ve boşaltma vanasını "FD" kapatın.
9.
Ana hazneye, doldurma ve boşaltma vanası "FD" üzerinden su doldurun,
8.4 "Haznelere su doldurma", 514.
10. Otomatik moda geçin.
11.2
Kumanda noktalarını kontrol etme
Kumanda noktalarının kontrolünün ön koşulu, aşağıdaki ayarların doğruluğudur:
•
Minimum işletme basıncı P
, 8.2 "Variomat kumanda noktaları", 512.
0
•
Ana haznede seviye ölçümü.
Hazırlık
1.
Otomatik moda geçin.
2.
Haznelerin ve genleşme hatlarının "EC" önündeki kapak valflerini kapatın.
3.
Ekranda görüntülenen dolum seviyesini (% olarak) kaydedin.
4.
Haznelerden suyu boşaltın.
Devreye girme basıncını kontrol edin
5.
Pompanın "PU" açma ve kapatma basıncını kontrol edin.
–
Pompa, P
+ 0,3 barda çalıştırılır.
0
–
Pompa, P
+ 0,5 barda kapanır.
0
Takviyenin "Açık" olmasının kontrolü
6.
Gerekirse kumandanın ekranındaki takviyenin gösterge değerini kontrol
edin.
–
Otomatik takviye dolum seviye göstergesi %20'ye ulaşınca devreye
girer.
Su eksikliği "Açık" olmasının kontrolü
7.
Takviyeyi kapatın ve haznelerden su tahliyesine devam edin.
8.
Seviye göstergesinin "Su eksikliği" ekran değerini kontrol edin.
–
Asgari dolum seviyesi %5 olduğunda kumandanın ekranında su
eksikliği "Açık" görüntülenir.
9.
Durma moduna geçin.
10. Ana şalteri kapatın.
Hazneleri temizleme
Gerekirse, haznelerdeki yoğuşmaları temizleyin 11.1.2 "Hazneleri temizleme",
521.
Cihazı çalıştırın
11. Ana şalteri açın.
12. Su takviyesini açın.
13. Otomatik moda geçin.
–
14. Yavaşça haznelerin önündeki kapak valflerini açın ve yetkisiz şekilde tekrar
kapatılmalarına karşı emniyete alın.
Su eksikliği "Kapalı" olmasının kontrolü
15. Seviye göstergesinin su eksikliği "Kapalı" ekran değerini kontrol edin.
–
Takviyenin "Kapalı" olmasının kontrolü
16. Gerekirse kumandanın ekranındaki takviyenin gösterge değerini kontrol
edin.
–
Bakım tamamlanmıştır.
11.3
11.3.1
Basınçlı cihazların kullanımını düzenleyen ilgili ulusal düzenlemelere uyulmalıdır.
Basınç taşıyıcı bileşenler kontrol edilmeden önce bunların üzerindeki basınç
kaldırılmalıdır (sökme işlemine bakınız).
11.3.2
Almanya'da kullanım güvenliği tüzüğünün § 15 ve özellikle § 15 (3) geçerlidir.
11.3.3
Alman İşletme Güvenliği Yönetmeliği § 16 uyarınca Almanya'da işletim için
tavsiye edilen azami kontrol süreleri ve cihaz haznelerinin 2014/68/AB sayılı
direktif, Diyagram 2 doğrultusunda tasnifi, Reflex montaj, işletme ve bakım
kılavuzuna kat'i bir şekilde uyulduğu takdirde geçerlidir.
Dış kontrol:
Ek 2, Bölüm 4, 5.8 uyarınca herhangi bir gereklilik yoktur.
İç kontrol:
Azami süre Ek 2, Bölüm 4, 5 ve 6'da belirtilmiştir; gerektiği takdirde önlemler
alınmalıdır (örneğin duvar kalınlığı ölçümü ve konstrüktif verilerle
karşılaştırılması; bunlar üreticiden talep edilebilir).
Dayanıklılık kontrolü:
Azami süre Ek 2, Bölüm 4, 5 ve 6'da belirtilmiştir.
Bunun yanı sıra Alman İşletme Güvenliği Yönetmeliği § 16, burada özellikle §15
bağlantılı olarak § 16 (1) ve Ek 2, Bölüm 4, 6.6 ile Ek 2, Bölüm 4, 5.8 dikkate
alınmalıdır.
Gerçek aralıkları, gerçek çalışma koşullarına uygun olarak bir güvenlik
değerlendirmesi temelinde, çalışma şekli ve besleme türü ve basınç cihazlarının
ulusal yasalarına hakim olan operatör tarafından belirlenmelidir.
Variomat 140 — 25.09.2020 - Rev. A
Dolum miktarına ve basınca göre pompa "PU" ve otomatik su
takviyesi çalışır.
Dolum seviyesi %7 olduğunda kumandanın ekranında su eksikliği
"Kapalı" görüntülenir.
Otomatik takviye dolum seviye göstergesi %25 olunca kapatılır.
Bilgi!
Otomatik takviye bağlı değilse, manuel olarak not edilen dolum
seviyesine kadar hazneleri su ile doldurun.
Bilgi!
Basınç tutma, dolum seviyeleri ve takviye için ayar değerlerini standart
ayarlar, 10.3.3 "Standart ayarlar", 517 bölümünde bulabilirsiniz.
Kontrol
Basınç taşıyıcı bileşenler
İşletime almadan önceki kontrol
Kontrol aralıkları
Bakım
Türk — 521
