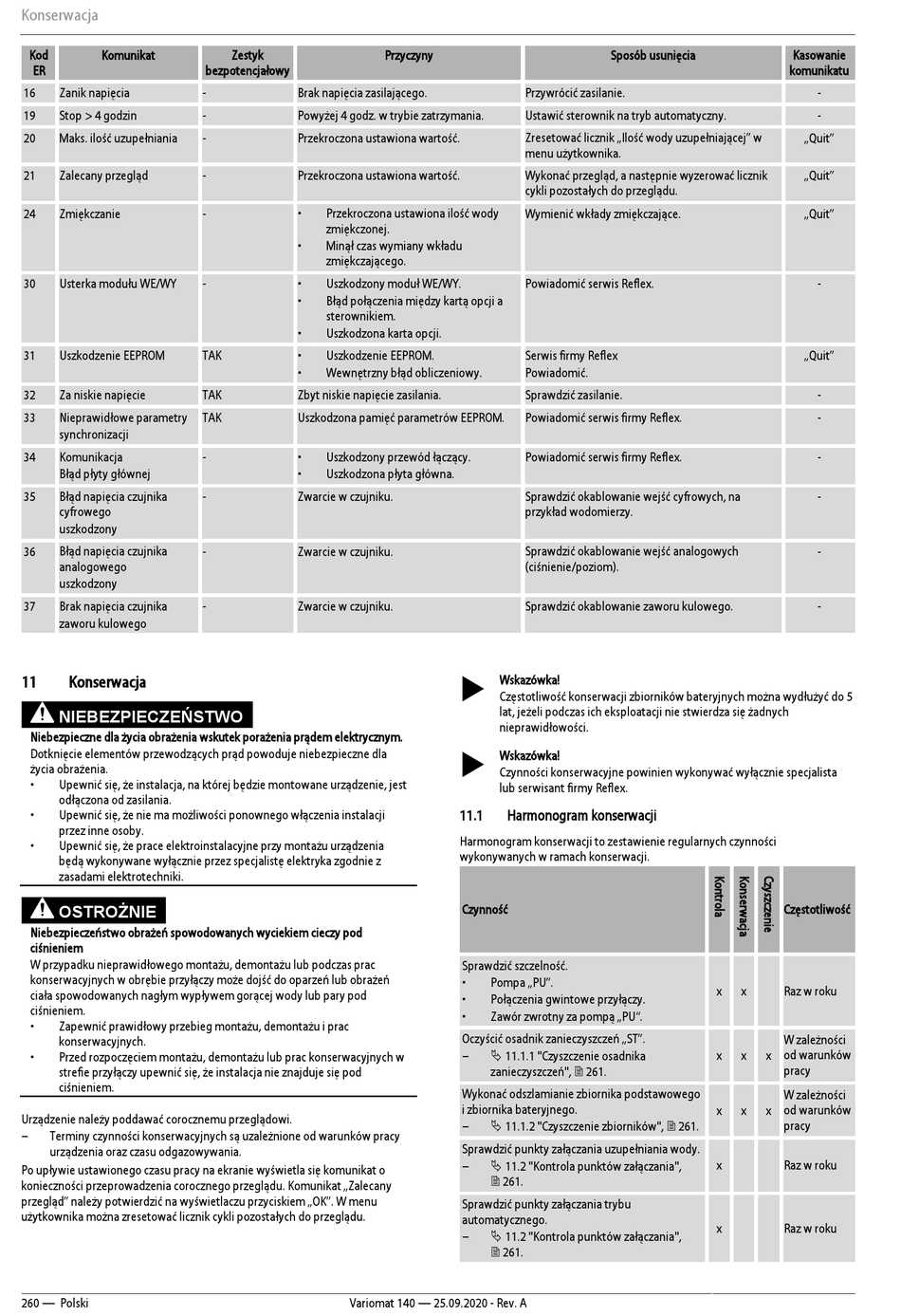

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 260

Konserwacja
Kod Komunikat
ER
16 Zanik napięcia
19 Stop > 4 godzin
20 Maks. ilość uzupełniania
21 Zalecany przegląd
24 Zmiękczanie
30 Usterka modułu WE/WY
31 Uszkodzenie EEPROM
32 Za niskie napięcie
33 Nieprawidłowe parametry
synchronizacji
34 Komunikacja
Błąd płyty głównej
Błąd napięcia czujnika
35
cyfrowego
uszkodzony
36 Błąd napięcia czujnika
analogowego
uszkodzony
37 Brak napięcia czujnika
zaworu kulowego
11 Konserwacja
NIEBEZPIECZEŃSTWO
Niebezpieczne dla życia obrażenia wskutek porażenia prądem elektrycznym.
Dotknięcie elementów przewodzących prąd powoduje niebezpieczne dla
życia obrażenia.
• Upewnić się, że instalacja, na której będzie montowane urządzenie, jest
odłączona od zasilania.
• Upewnić się, że nie ma możliwości ponownego włączenia instalacji
przez inne osoby.
• Upewnić się, że prace elektroinstalacyjne przy montażu urządzenia
będą wykonywane wyłącznie przez specjalistę elektryka zgodnie z
zasadami elektrotechniki.
OSTROŻNIE
Niebezpieczeństwo obrażeń spowodowanych wyciekiem cieczy pod
ciśnieniem
W przypadku nieprawidłowego montażu, demontażu lub podczas prac
konserwacyjnych w obrębie przyłączy może dojść do oparzeń lub obrażeń
ciała spowodowanych nagłym wypływem gorącej wody lub pary pod
ciśnieniem.
• Zapewnić prawidłowy przebieg montażu, demontażu i prac
konserwacyjnych.
• Przed rozpoczęciem montażu, demontażu lub prac konserwacyjnych w
strefie przyłączy upewnić się, że instalacja nie znajduje się pod
ciśnieniem.
Urządzenie należy poddawać corocznemu przeglądowi.
– Terminy czynności konserwacyjnych są uzależnione od warunków pracy
urządzenia oraz czasu odgazowywania.
Po upływie ustawionego czasu pracy na ekranie wyświetla się komunikat o
konieczności przeprowadzenia corocznego przeglądu. Komunikat „Zalecany
przegląd" należy potwierdzić na wyświetlaczu przyciskiem „OK". W menu
użytkownika można zresetować licznik cykli pozostałych do przeglądu.
260 — Polski
Zestyk
bezpotencjałowy
- Brak napięcia zasilającego.
- Powyżej 4 godz. w trybie zatrzymania.
- Przekroczona ustawiona wartość.
- Przekroczona ustawiona wartość.
- • Przekroczona ustawiona ilość wody
zmiękczonej.
• Minął czas wymiany wkładu
zmiękczającego.
- • Uszkodzony moduł WE/WY.
• Błąd połączenia między kartą opcji a
sterownikiem.
• Uszkodzona karta opcji.
TAK • Uszkodzenie EEPROM.
• Wewnętrzny błąd obliczeniowy.
TAK Zbyt niskie napięcie zasilania.
TAK Uszkodzona pamięć parametrów EEPROM.
- • Uszkodzony przewód łączący.
• Uszkodzona płyta główna.
- Zwarcie w czujniku.
- Zwarcie w czujniku.
- Zwarcie w czujniku.
Variomat 140 — 25.09.2020 - Rev. A
Przyczyny
Przywrócić zasilanie.
Ustawić sterownik na tryb automatyczny.
Zresetować licznik „Ilość wody uzupełniającej" w
menu użytkownika.
Wykonać przegląd, a następnie wyzerować licznik
cykli pozostałych do przeglądu.
Wymienić wkłady zmiękczające.
Powiadomić serwis Reflex.
Serwis firmy Reflex
Powiadomić.
Sprawdzić zasilanie.
Powiadomić serwis firmy Reflex.
Powiadomić serwis firmy Reflex.
Sprawdzić okablowanie wejść cyfrowych, na
przykład wodomierzy.
Sprawdzić okablowanie wejść analogowych
(ciśnienie/poziom).
Sprawdzić okablowanie zaworu kulowego.
 Wskazówka!
Częstotliwość konserwacji zbiorników bateryjnych można wydłużyć do 5
lat, jeżeli podczas ich eksploatacji nie stwierdza się żadnych
nieprawidłowości.
 Wskazówka!
Czynności konserwacyjne powinien wykonywać wyłącznie specjalista
lub serwisant firmy Reflex.
11.1 Harmonogram konserwacji
Harmonogram konserwacji to zestawienie regularnych czynności
wykonywanych w ramach konserwacji.
Czynność
Sprawdzić szczelność.
• Pompa „PU".
• Połączenia gwintowe przyłączy.
• Zawór zwrotny za pompą „PU".
Oczyścić osadnik zanieczyszczeń „ST".
–  11.1.1 "Czyszczenie osadnika
zanieczyszczeń",  261.
Wykonać odszlamianie zbiornika podstawowego
i zbiornika bateryjnego.
 11.1.2 "Czyszczenie zbiorników",  261.
–
Sprawdzić punkty załączania uzupełniania wody.
–  11.2 "Kontrola punktów załączania",
 261.
Sprawdzić punkty załączania trybu
automatycznego.
–  11.2 "Kontrola punktów załączania",
 261.
Sposób usunięcia
x x
x x x
x x x
x
x
Kasowanie
komunikatu
-
-
„Quit"
„Quit"
„Quit"
-
„Quit"
-
-
-
-
-
-
Częstotliwość
Raz w roku
W zależności
od warunków
pracy
W zależności
od warunków
pracy
Raz w roku
Raz w roku
