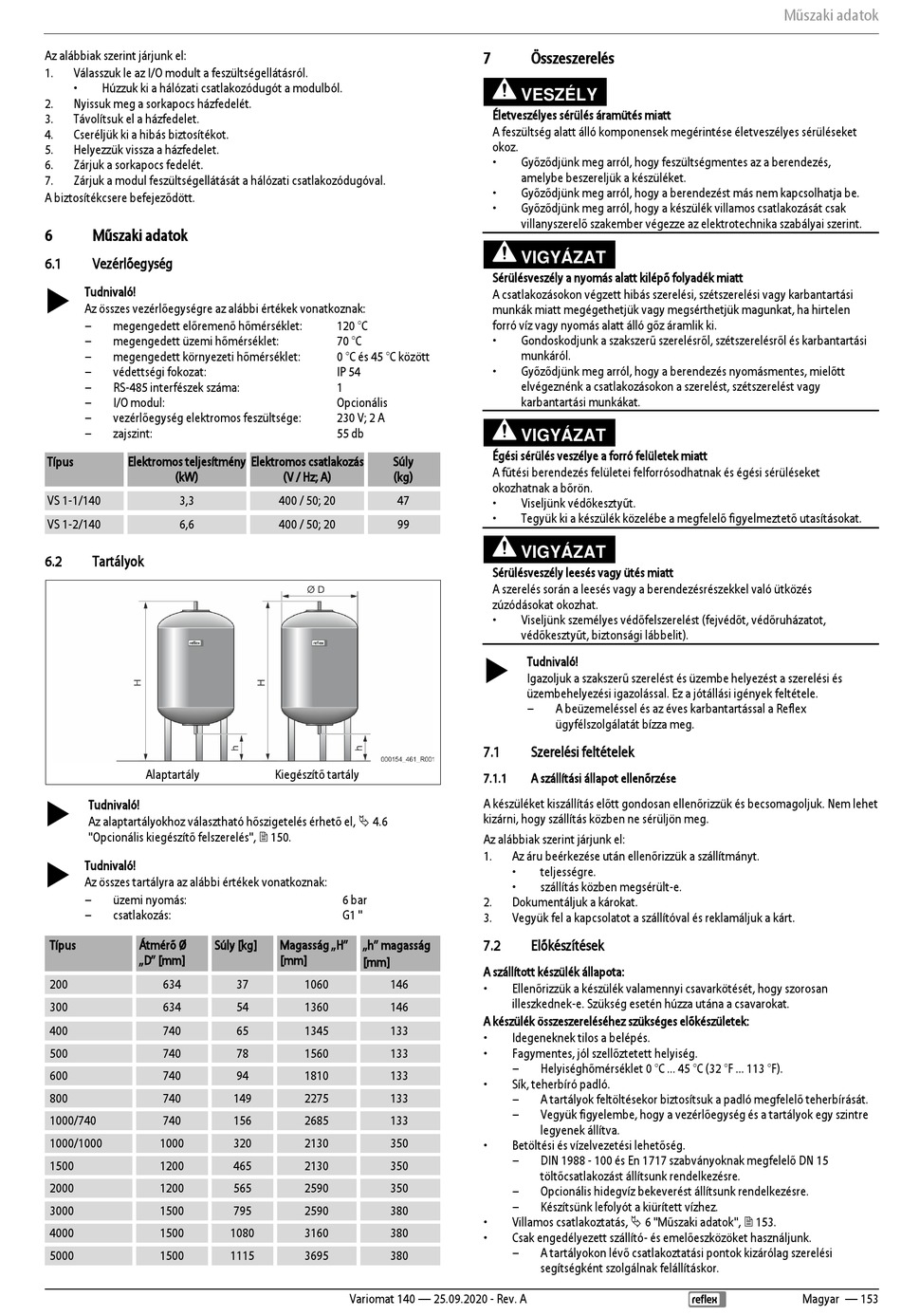

Az alábbiak szerint járjunk el:
1. Válasszuk le az I/O modult a feszültségellátásról.
• Húzzuk ki a hálózati csatlakozódugót a modulból.
2. Nyissuk meg a sorkapocs házfedelét.
3. Távolítsuk el a házfedelet.
4. Cseréljük ki a hibás biztosítékot.
5. Helyezzük vissza a házfedelet.
6. Zárjuk a sorkapocs fedelét.
7. Zárjuk a modul feszültségellátását a hálózati csatlakozódugóval.
A biztosítékcsere befejeződött.
6 Műszaki adatok
6.1 Vezérlőegység
 Tudnivaló!
Az összes vezérlőegységre az alábbi értékek vonatkoznak:
– megengedett előremenő hőmérséklet:
– megengedett üzemi hőmérséklet:
– megengedett környezeti hőmérséklet:
– védettségi fokozat:
– RS-485 interfészek száma:
– I/O modul:
– vezérlőegység elektromos feszültsége:
– zajszint:
Típus Elektromos teljesítmény
(kW)
VS 1-1/140 3,3
VS 1-2/140 6,6
6.2 Tartályok
Alaptartály
 Tudnivaló!
Az alaptartályokhoz választható hőszigetelés érhető el,  4.6
"Opcionális kiegészítő felszerelés",  150.
 Tudnivaló!
Az összes tartályra az alábbi értékek vonatkoznak:
– üzemi nyomás:
– csatlakozás:
Típus Átmérő Ø Súly [kg]
„D" [mm]
200 634
300 634
400 740
500 740
600 740
800 740
1000/740 740
1000/1000 1000
1500 1200
2000 1200
3000 1500
4000 1500
5000 1500
120 °C
70 °C
0 °C és 45 °C között
IP 54
1
Opcionális
230 V; 2 A
55 db
Elektromos csatlakozás Súly
(V / Hz; A) (kg)
400 / 50; 20 47
400 / 50; 20 99
Kiegészítő tartály
6 bar
G1 "
Magasság „H" „h" magasság
[mm]
[mm]
37 1060 146
54 1360 146
65 1345 133
78 1560 133
94 1810 133
149 2275 133
156 2685 133
320 2130 350
465 2130 350
565 2590 350
795 2590 380
1080 3160 380
1115 3695 380
Variomat 140 — 25.09.2020 - Rev. A
7 Összeszerelés
VESZÉLY
Életveszélyes sérülés áramütés miatt
A feszültség alatt álló komponensek megérintése életveszélyes sérüléseket
okoz.
• Győződjünk meg arról, hogy feszültségmentes az a berendezés,
amelybe beszereljük a készüléket.
• Győződjünk meg arról, hogy a berendezést más nem kapcsolhatja be.
• Győződjünk meg arról, hogy a készülék villamos csatlakozását csak
villanyszerelő szakember végezze az elektrotechnika szabályai szerint.
VIGYÁZAT
Sérülésveszély a nyomás alatt kilépő folyadék miatt
A csatlakozásokon végzett hibás szerelési, szétszerelési vagy karbantartási
munkák miatt megégethetjük vagy megsérthetjük magunkat, ha hirtelen
forró víz vagy nyomás alatt álló gőz áramlik ki.
• Gondoskodjunk a szakszerű szerelésről, szétszerelésről és karbantartási
munkáról.
• Győződjünk meg arról, hogy a berendezés nyomásmentes, mielőtt
elvégeznénk a csatlakozásokon a szerelést, szétszerelést vagy
karbantartási munkákat.
VIGYÁZAT
Égési sérülés veszélye a forró felületek miatt
A fűtési berendezés felületei felforrósodhatnak és égési sérüléseket
okozhatnak a bőrön.
• Viseljünk védőkesztyűt.
• Tegyük ki a készülék közelébe a megfelelő figyelmeztető utasításokat.
VIGYÁZAT
Sérülésveszély leesés vagy ütés miatt
A szerelés során a leesés vagy a berendezésrészekkel való ütközés
zúzódásokat okozhat.
• Viseljünk személyes védőfelszerelést (fejvédőt, védőruházatot,
védőkesztyűt, biztonsági lábbelit).
 Tudnivaló!
Igazoljuk a szakszerű szerelést és üzembe helyezést a szerelési és
üzembehelyezési igazolással. Ez a jótállási igények feltétele.
– A beüzemeléssel és az éves karbantartással a Reflex
ügyfélszolgálatát bízza meg.
7.1 Szerelési feltételek
7.1.1 A szállítási állapot ellenőrzése
A készüléket kiszállítás előtt gondosan ellenőrizzük és becsomagoljuk. Nem lehet
kizárni, hogy szállítás közben ne sérüljön meg.
Az alábbiak szerint járjunk el:
1. Az áru beérkezése után ellenőrizzük a szállítmányt.
• teljességre.
• szállítás közben megsérült-e.
2. Dokumentáljuk a károkat.
3. Vegyük fel a kapcsolatot a szállítóval és reklamáljuk a kárt.
7.2 Előkészítések
A szállított készülék állapota:
• Ellenőrizzük a készülék valamennyi csavarkötését, hogy szorosan
illeszkednek-e. Szükség esetén húzza utána a csavarokat.
A készülék összeszereléséhez szükséges előkészületek:
• Idegeneknek tilos a belépés.
• Fagymentes, jól szellőztetett helyiség.
– Helyiséghőmérséklet 0 °C ... 45 °C (32 °F ... 113 °F).
• Sík, teherbíró padló.
– A tartályok feltöltésekor biztosítsuk a padló megfelelő teherbírását.
– Vegyük figyelembe, hogy a vezérlőegység és a tartályok egy szintre
legyenek állítva.
• Betöltési és vízelvezetési lehetőség.
– DIN 1988 - 100 és En 1717 szabványoknak megfelelő DN 15
töltőcsatlakozást állítsunk rendelkezésre.
– Opcionális hidegvíz bekeverést állítsunk rendelkezésre.
– Készítsünk lefolyót a kiürített vízhez.
• Villamos csatlakoztatás,  6 "Műszaki adatok",  153.
• Csak engedélyezett szállító- és emelőeszközöket használjunk.
– A tartályokon lévő csatlakoztatási pontok kizárólag szerelési
segítségként szolgálnak felállításkor.
