Variomat VS 140 pakub järgmisi võimalusi.
•
Kõikide rõhuhoide-, degaseerimis- ja järeltäiteprotsesside optimeerimine.
–
Ei tõmba õhku otse sisse tänu automaatse järeltäitefunktsiooniga
rõhuhoidmise kontrollsüsteemile.
–
Puuduvad ringlusvees sisalduvatest vabadest mullidest tulenevad
ringlusprobleemid.
–
Korrosioonikahju vähendamine tänu täite- ja järeltäiteveest hapniku
eraldamisele.
4.2

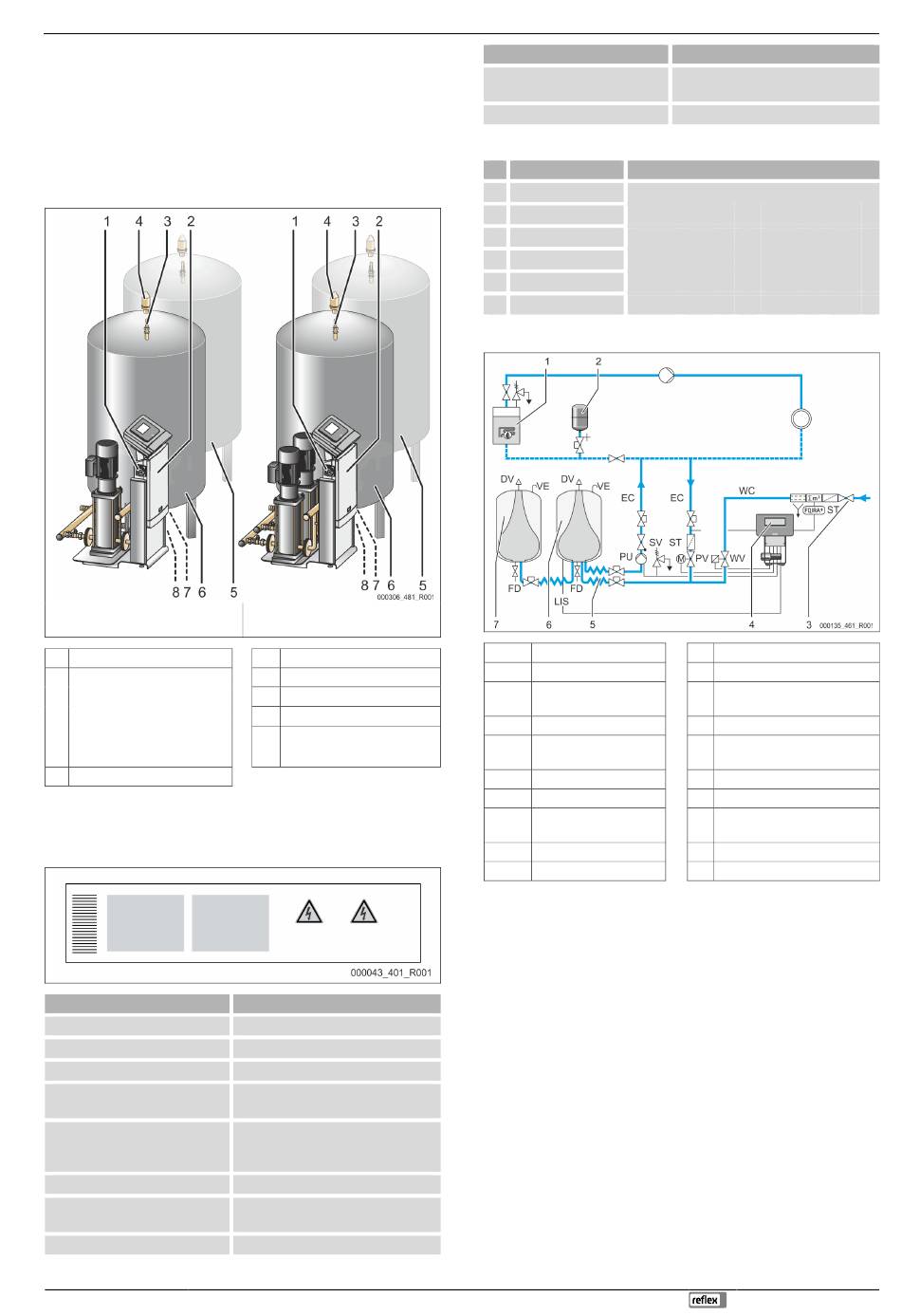

Ülevaade
Ühe pumbaga rõhuhoideseade
Variomat (VS 1-1/140)
1
Pealüliti
2
Juhtüksus
•
Pumba/pumpade
ühendusplokk
•
Juhtplokk
juhtimissüsteemile
„Reflex Control Touch"
3
Rõhuühtlustustoru „VE"
4.3
Identifitseerimine
4.3.1
Tüübisilt
Tüübisildilt leiate tootja, ehitusaasta, tootenumbri, samuti tehnilised andmed.
Märge tüübisildil
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
Kahe pumbaga rõhuhoideseade
Variomat (VS 1-2/140)
4
Gaasieraldusklapp „DV"
5
Lisapaak „VF"
6
Põhipaak „VF"
7
Täite- ja tühjenduskraan „FD"
8
Veetaseme mõõteseadis „LIS"
Tähendus
Seadme nimetus
Seerianumber
Minimaalne/maksimaalne lubatud rõhk
Maksimaalne pideva töörežiimi
temperatuur
Minimaalne / maksimaalne lubatud
temperatuur / pealevoolutemperatuur
TS
Ehitusaasta
Tehases seadistatud minimaalne
töörõhk
Seadistatud minimaalne töörõhk
Variomat 140 — 25.09.2020 - Rev. A
Märge tüübisildil
max. pressure saftey valve
factory - aline
at site
4.3.2
Tüübikood
Nr
1
Juhtüksuse nimetus
2
Pumpade arv
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Põhipaak „VG"
4
Nimimaht
5
Lisapaak „VF"
6
Nimimaht
4.4
Funktsioon
1
Küttesüsteem
2
Survepaisupaak „MAG"
3
Reflex Fillset Impuls
4
Juhtüksus
5
Hüdraulilised
juurdevoolutorustikud
6
Põhipaagi õhuruum
7
Lisapaagi õhuruum
ST
Mustusekogur
FQIRA+ Kontaktveemõõtja
WC
Järeltäitetoru
Paisupaak
Ühendada saam ühe põhipaagi ja valikul mitu lisapaaki. Membraan eraldab
paagid õhu- ja veeruumiks ning takistab nii õhuhapniku tungimist paisupaagi
vette. Õhuruum on toru „VE" kaudu keskkonnaga ühenduses. Põhipaak
ühendatakse juhtüksusega hüdrauliliselt paindlikult. See tagab veetaseme
mõõteseadme „LIS", mis töötab koos rõhumõõteseadmega, funktsioneerimise.
Juhtüksus
Juhtüksus sisaldab hüdraulilist ja juhtimissüsteemi. Rõhku mõõdetakse
rõhuanduri „PIS", veetaset rõhumõõteseadme „LIS" abil ning need kuvatakse
juhtimissüsteemi ekraanile.
Rõhu hoidmine
Kui vett soojendatakse, siis rõhk süsteemis tõuseb. Juhtimissüsteemis
seadistatud rõhu ületamisel avaneb ülevooluklapp „PV" ja laseb vee seadmest
paisutoru „EC" kaudu põhipaaki. Süsteemi rõhk alaneb taas. Kui vesi jahtub, siis
rõhk süsteemis langeb. Kui rõhk on madalam kui seadistatud rõhk, siis lülitatakse
pump „PU" sisse ja see transpordib vee põhipaagist paisutoru „EC" kaudu
süsteemi. Süsteemi rõhk tõuseb. Juhtimissüsteem tagab rõhu hoidmise ja tänu
survepaisupaagile „MAG" stabiliseerib ka süsteemi.
Seadme kirjeldus
Tähendus
Tehases seadistatud kaitseklapi
rakendumisrõhk
Seadistatud kaitseklapi rakendumisrõhk
Tüübikood (näide)
1
2
3
4
5
6
WV Järeltäiteklapp
PIS Rõhuandur
PV Ülevooluklapp (mootoriga
kuulkraan)
PU Pump (rõhu hoidmine)
SV Kaitseklapp
EC Paisutoru
FD Täite- ja tühjenduskraan
LIS Rõhumõõteseade veetaseme
kindlaksmääramiseks
DV Gaasieraldusklapp
VE Õhutus- ja õhueemaldusklapp
Eesti keel — 311
