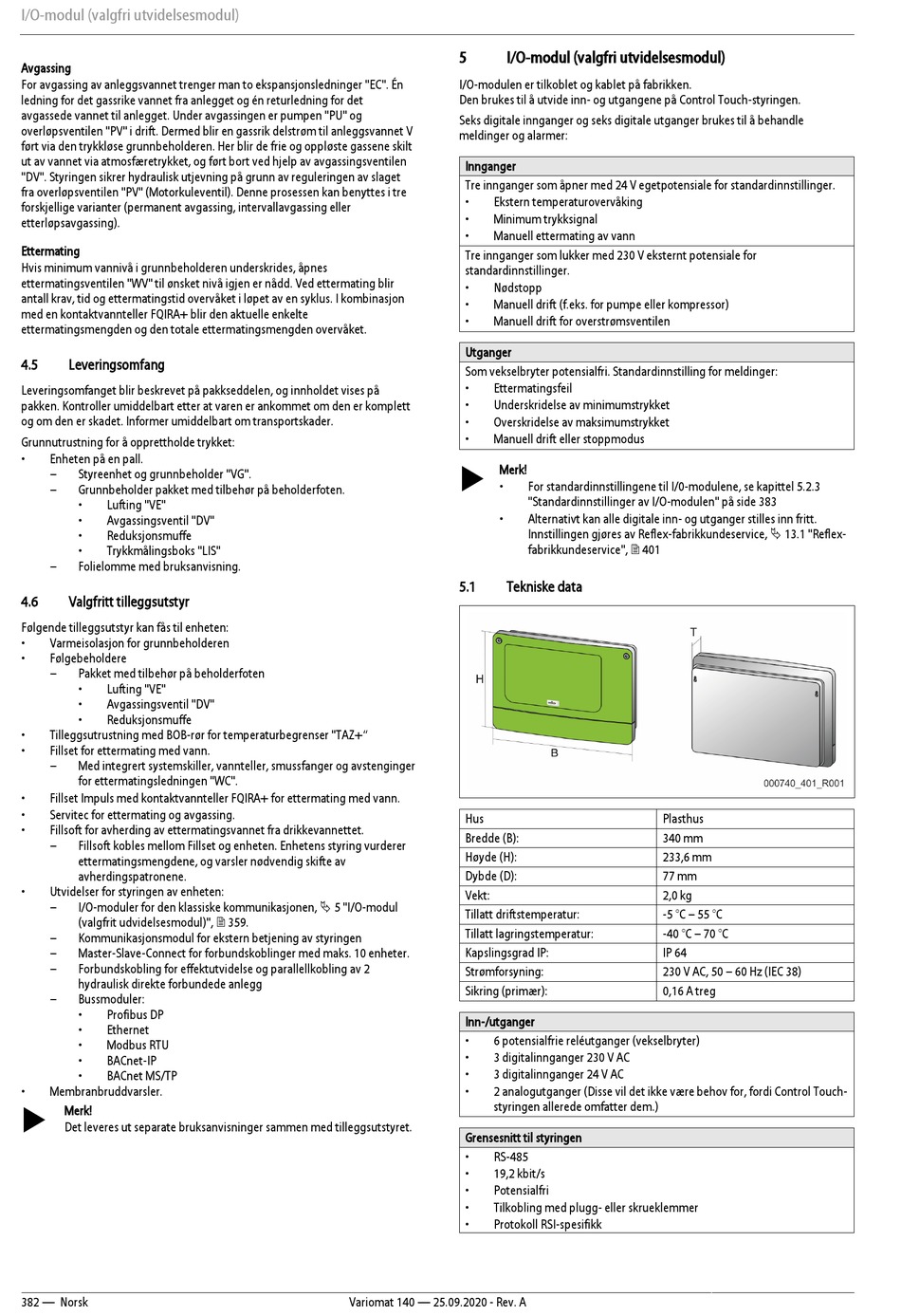

I/O-modul (valgfri utvidelsesmodul)
Avgassing
For avgassing av anleggsvannet trenger man to ekspansjonsledninger "EC". Én
ledning for det gassrike vannet fra anlegget og én returledning for det
avgassede vannet til anlegget. Under avgassingen er pumpen "PU" og
overløpsventilen "PV" i drift. Dermed blir en gassrik delstrøm til anleggsvannet V
ført via den trykkløse grunnbeholderen. Her blir de frie og oppløste gassene skilt
ut av vannet via atmosfæretrykket, og ført bort ved hjelp av avgassingsventilen
"DV". Styringen sikrer hydraulisk utjevning på grunn av reguleringen av slaget
fra overløpsventilen "PV" (Motorkuleventil). Denne prosessen kan benyttes i tre
forskjellige varianter (permanent avgassing, intervallavgassing eller
etterløpsavgassing).
Ettermating
Hvis minimum vannivå i grunnbeholderen underskrides, åpnes
ettermatingsventilen "WV" til ønsket nivå igjen er nådd. Ved ettermating blir
antall krav, tid og ettermatingstid overvåket i løpet av en syklus. I kombinasjon
med en kontaktvannteller FQIRA+ blir den aktuelle enkelte
ettermatingsmengden og den totale ettermatingsmengden overvåket.
4.5
Leveringsomfang
Leveringsomfanget blir beskrevet på pakkseddelen, og innholdet vises på
pakken. Kontroller umiddelbart etter at varen er ankommet om den er komplett
og om den er skadet. Informer umiddelbart om transportskader.
Grunnutrustning for å opprettholde trykket:
•
Enheten på en pall.
–
Styreenhet og grunnbeholder "VG".
–
Grunnbeholder pakket med tilbehør på beholderfoten.
•
Lufting "VE"
•
Avgassingsventil "DV"
•
Reduksjonsmuffe
•
Trykkmålingsboks "LIS"
–
Folielomme med bruksanvisning.
4.6
Valgfritt tilleggsutstyr
Følgende tilleggsutstyr kan fås til enheten:
•
Varmeisolasjon for grunnbeholderen
•
Følgebeholdere
–
Pakket med tilbehør på beholderfoten
•
Lufting "VE"
•
Avgassingsventil "DV"
•
Reduksjonsmuffe
•
Tilleggsutrustning med BOB-rør for temperaturbegrenser "TAZ+"
•
Fillset for ettermating med vann.
–
Med integrert systemskiller, vannteller, smussfanger og avstenginger
for ettermatingsledningen "WC".
•
Fillset Impuls med kontaktvannteller FQIRA+ for ettermating med vann.
•
Servitec for ettermating og avgassing.
•
Fillsoft for avherding av ettermatingsvannet fra drikkevannettet.
–
Fillsoft kobles mellom Fillset og enheten. Enhetens styring vurderer
ettermatingsmengdene, og varsler nødvendig skifte av
avherdingspatronene.
•
Utvidelser for styringen av enheten:
–
I/O-moduler for den klassiske kommunikasjonen, 5 "I/O-modul
(valgfrit udvidelsesmodul)", 359.
–
Kommunikasjonsmodul for ekstern betjening av styringen
–
Master-Slave-Connect for forbundskoblinger med maks. 10 enheter.
–
Forbundskobling for effektutvidelse og parallellkobling av 2
hydraulisk direkte forbundede anlegg
–
Bussmoduler:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Membranbruddvarsler.
Merk!
Det leveres ut separate bruksanvisninger sammen med tilleggsutstyret.
382 — Norsk
5
I/O-modul (valgfri utvidelsesmodul)
I/O-modulen er tilkoblet og kablet på fabrikken.
Den brukes til å utvide inn- og utgangene på Control Touch-styringen.
Seks digitale innganger og seks digitale utganger brukes til å behandle
meldinger og alarmer:
Innganger
Tre innganger som åpner med 24 V egetpotensiale for standardinnstillinger.
•
Ekstern temperaturovervåking
•
Minimum trykksignal
•
Manuell ettermating av vann
Tre innganger som lukker med 230 V eksternt potensiale for
standardinnstillinger.
•
Nødstopp
•
Manuell drift (f.eks. for pumpe eller kompressor)
•
Manuell drift for overstrømsventilen
Utganger
Som vekselbryter potensialfri. Standardinnstilling for meldinger:
•
Ettermatingsfeil
•
Underskridelse av minimumstrykket
•
Overskridelse av maksimumstrykket
•
Manuell drift eller stoppmodus
Merk!
•
•
5.1
Tekniske data
Hus
Bredde (B):
Høyde (H):
Dybde (D):
Vekt:
Tillatt driftstemperatur:
Tillatt lagringstemperatur:
Kapslingsgrad IP:
Strømforsyning:
Sikring (primær):
Inn-/utganger
•
6 potensialfrie reléutganger (vekselbryter)
•
3 digitalinnganger 230 V AC
•
3 digitalinnganger 24 V AC
•
2 analogutganger (Disse vil det ikke være behov for, fordi Control Touch-
styringen allerede omfatter dem.)
Grensesnitt til styringen
•
RS-485
•
19,2 kbit/s
•
Potensialfri
•
Tilkobling med plugg- eller skrueklemmer
•
Protokoll RSI-spesifikk
Variomat 140 — 25.09.2020 - Rev. A
For standardinnstillingene til I/0-modulene, se kapittel 5.2.3
"Standardinnstillinger av I/O-modulen" på side 383
Alternativt kan alle digitale inn- og utganger stilles inn fritt.
Innstillingen gjøres av Reflex-fabrikkundeservice, 13.1 "Reflex-
fabrikkundeservice", 401
Plasthus
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A treg
