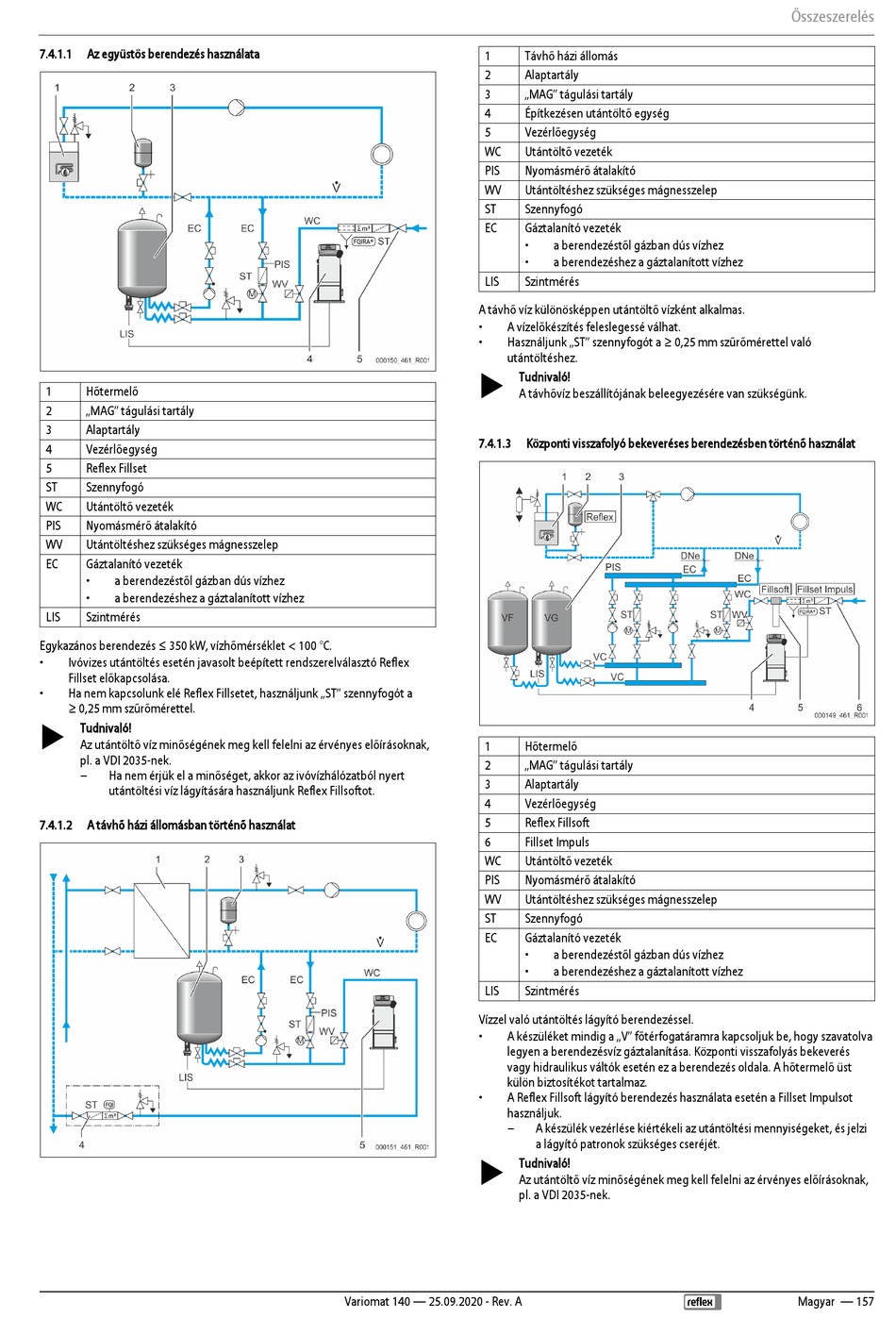

7.4.1.1 Az együstös berendezés használata
1 Hőtermelő
2 „MAG" tágulási tartály
3 Alaptartály
4 Vezérlőegység
5 Reflex Fillset
ST Szennyfogó
WC Utántöltő vezeték
PIS Nyomásmérő átalakító
WV Utántöltéshez szükséges mágnesszelep
EC Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
• a berendezéshez a gáztalanított vízhez
LIS Szintmérés
Egykazános berendezés ≤ 350 kW, vízhőmérséklet < 100 °C.
• Ivóvizes utántöltés esetén javasolt beépített rendszerelválasztó Reflex
Fillset előkapcsolása.
• Ha nem kapcsolunk elé Reflex Fillsetet, használjunk „ST" szennyfogót a
≥ 0,25 mm szűrőmérettel.
 Tudnivaló!
Az utántöltő víz minőségének meg kell felelni az érvényes előírásoknak,
pl. a VDI 2035-nek.
– Ha nem érjük el a minőséget, akkor az ivóvízhálózatból nyert
utántöltési víz lágyítására használjunk Reflex Fillsoftot.
7.4.1.2 A távhő házi állomásban történő használat
1
2
3
4
5
WC
PIS
WV
ST
EC
LIS
A távhő víz különösképpen utántöltő vízként alkalmas.
• A vízelőkészítés feleslegessé válhat.
• Használjunk „ST" szennyfogót a ≥ 0,25 mm szűrőmérettel való
utántöltéshez.

7.4.1.3
1
2
3
4
5
6
WC
PIS
WV
ST
EC
LIS
Vízzel való utántöltés lágyító berendezéssel.
• A készüléket mindig a „V" főtérfogatáramra kapcsoljuk be, hogy szavatolva
legyen a berendezésvíz gáztalanítása. Központi visszafolyás bekeverés
vagy hidraulikus váltók esetén ez a berendezés oldala. A hőtermelő üst
külön biztosítékot tartalmaz.
• A Reflex Fillsoft lágyító berendezés használata esetén a Fillset Impulsot
használjuk.
–

Variomat 140 — 25.09.2020 - Rev. A
Távhő házi állomás
Alaptartály
„MAG" tágulási tartály
Építkezésen utántöltő egység
Vezérlőegység
Utántöltő vezeték
Nyomásmérő átalakító
Utántöltéshez szükséges mágnesszelep
Szennyfogó
Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
• a berendezéshez a gáztalanított vízhez
Szintmérés
Tudnivaló!
A távhővíz beszállítójának beleegyezésére van szükségünk.
Központi visszafolyó bekeveréses berendezésben történő használat
Hőtermelő
„MAG" tágulási tartály
Alaptartály
Vezérlőegység
Reflex Fillsoft
Fillset Impuls
Utántöltő vezeték
Nyomásmérő átalakító
Utántöltéshez szükséges mágnesszelep
Szennyfogó
Gáztalanító vezeték
• a berendezéstől gázban dús vízhez
• a berendezéshez a gáztalanított vízhez
Szintmérés
A készülék vezérlése kiértékeli az utántöltési mennyiségeket, és jelzi
a lágyító patronok szükséges cseréjét.
Tudnivaló!
Az utántöltő víz minőségének meg kell felelni az érvényes előírásoknak,
pl. a VDI 2035-nek.
Összeszerelés
