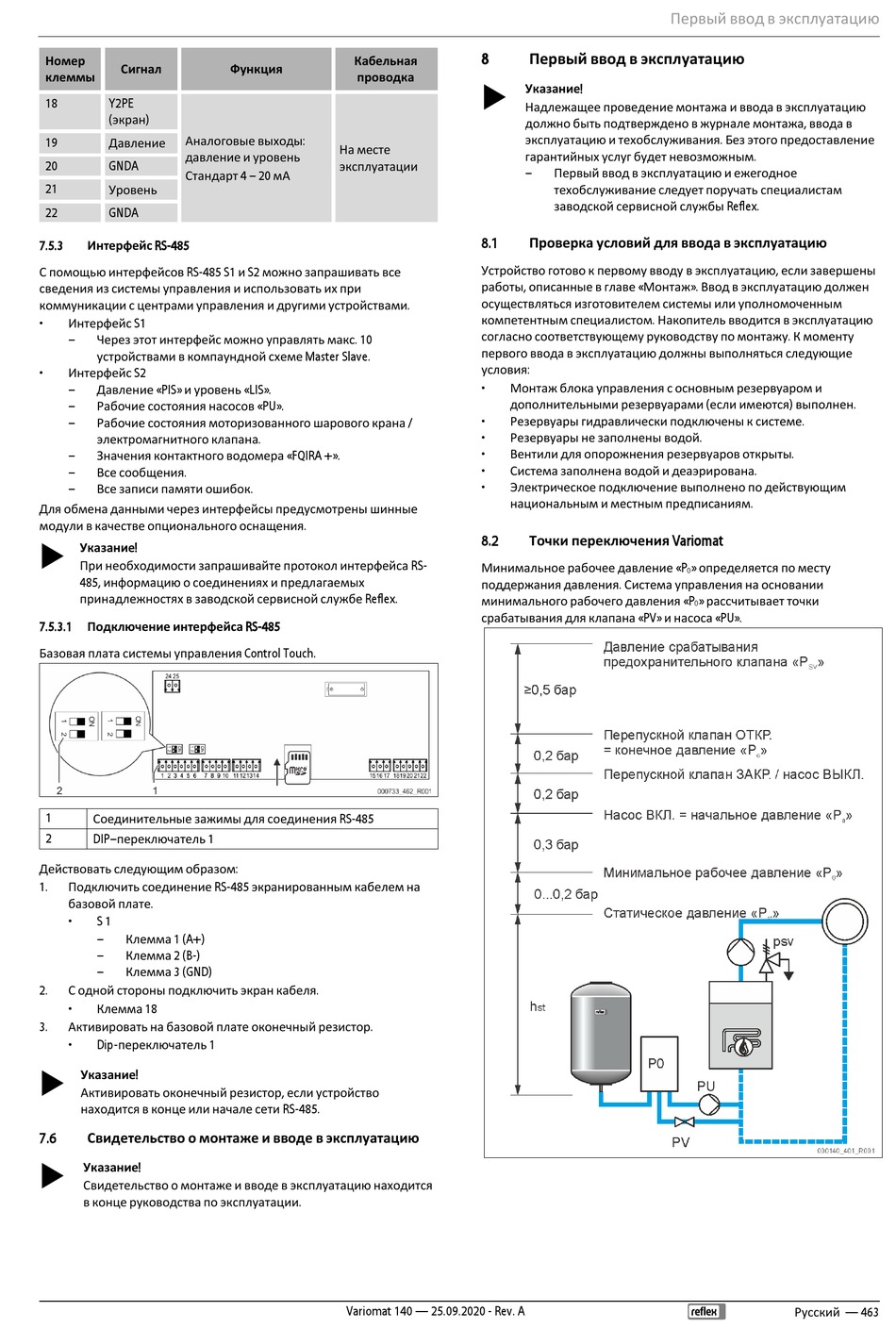

Номер
Сигнал
клеммы
18
Y2PE
(экран)
19
Аналоговые выходы:
Давление
давление и уровень
20
GNDA
Стандарт 4 – 20 мА
21
Уровень
22
GNDA
7.5.3
Интерфейс RS-485
С помощью интерфейсов RS-485 S1 и S2 можно запрашивать все
сведения из системы управления и использовать их при
коммуникации с центрами управления и другими устройствами.
•
Интерфейс S1
–
Через этот интерфейс можно управлять макс. 10
устройствами в компаундной схеме Master Slave.
•
Интерфейс S2
–
Давление «PIS» и уровень «LIS».
–
Рабочие состояния насосов «PU».
–
Рабочие состояния моторизованного шарового крана /
электромагнитного клапана.
–
Значения контактного водомера «FQIRA +».
–
Все сообщения.
–
Все записи памяти ошибок.
Для обмена данными через интерфейсы предусмотрены шинные
модули в качестве опционального оснащения.
Указание!
При необходимости запрашивайте протокол интерфейса RS-
485, информацию о соединениях и предлагаемых
принадлежностях в заводской сервисной службе Reflex.
7.5.3.1
Подключение интерфейса RS-485
Базовая плата системы управления Control Touch.
1
Соединительные зажимы для соединения RS-485
2
DIP–переключатель 1
Действовать следующим образом:
1.
Подключить соединение RS-485 экранированным кабелем на
базовой плате.
•
S 1
–
Клемма 1 (A+)
–
Клемма 2 (B-)
–
Клемма 3 (GND)
2.
С одной стороны подключить экран кабеля.
•
Клемма 18
3.
Активировать на базовой плате оконечный резистор.
•
Dip-переключатель 1
Указание!
Активировать оконечный резистор, если устройство
находится в конце или начале сети RS-485.
7.6
Свидетельство о монтаже и вводе в эксплуатацию
Указание!
Свидетельство о монтаже и вводе в эксплуатацию находится
в конце руководства по эксплуатации.
Кабельная
Функция
проводка
На месте
эксплуатации
Variomat 140 — 25.09.2020 - Rev. A
8
Первый ввод в эксплуатацию
Указание!
Надлежащее проведение монтажа и ввода в эксплуатацию
должно быть подтверждено в журнале монтажа, ввода в
эксплуатацию и техобслуживания. Без этого предоставление
гарантийных услуг будет невозможным.
–
Первый ввод в эксплуатацию и ежегодное
техобслуживание следует поручать специалистам
заводской сервисной службы Reflex.
8.1
Проверка условий для ввода в эксплуатацию
Устройство готово к первому вводу в эксплуатацию, если завершены
работы, описанные в главе «Монтаж». Ввод в эксплуатацию должен
осуществляться изготовителем системы или уполномоченным
компетентным специалистом. Накопитель вводится в эксплуатацию
согласно соответствующему руководству по монтажу. К моменту
первого ввода в эксплуатацию должны выполняться следующие
условия:
•
Монтаж блока управления с основным резервуаром и
дополнительными резервуарами (если имеются) выполнен.
•
Резервуары гидравлически подключены к системе.
•
Резервуары не заполнены водой.
•
Вентили для опорожнения резервуаров открыты.
•
Система заполнена водой и деаэрирована.
•
Электрическое подключение выполнено по действующим
национальным и местным предписаниям.
8.2
Точки переключения Variomat
Минимальное рабочее давление «P
поддержания давления. Система управления на основании
минимального рабочего давления «P
срабатывания для клапана «PV» и насоса «PU».
Первый ввод в эксплуатацию
» определяется по месту
0
» рассчитывает точки
0
Русский — 463
