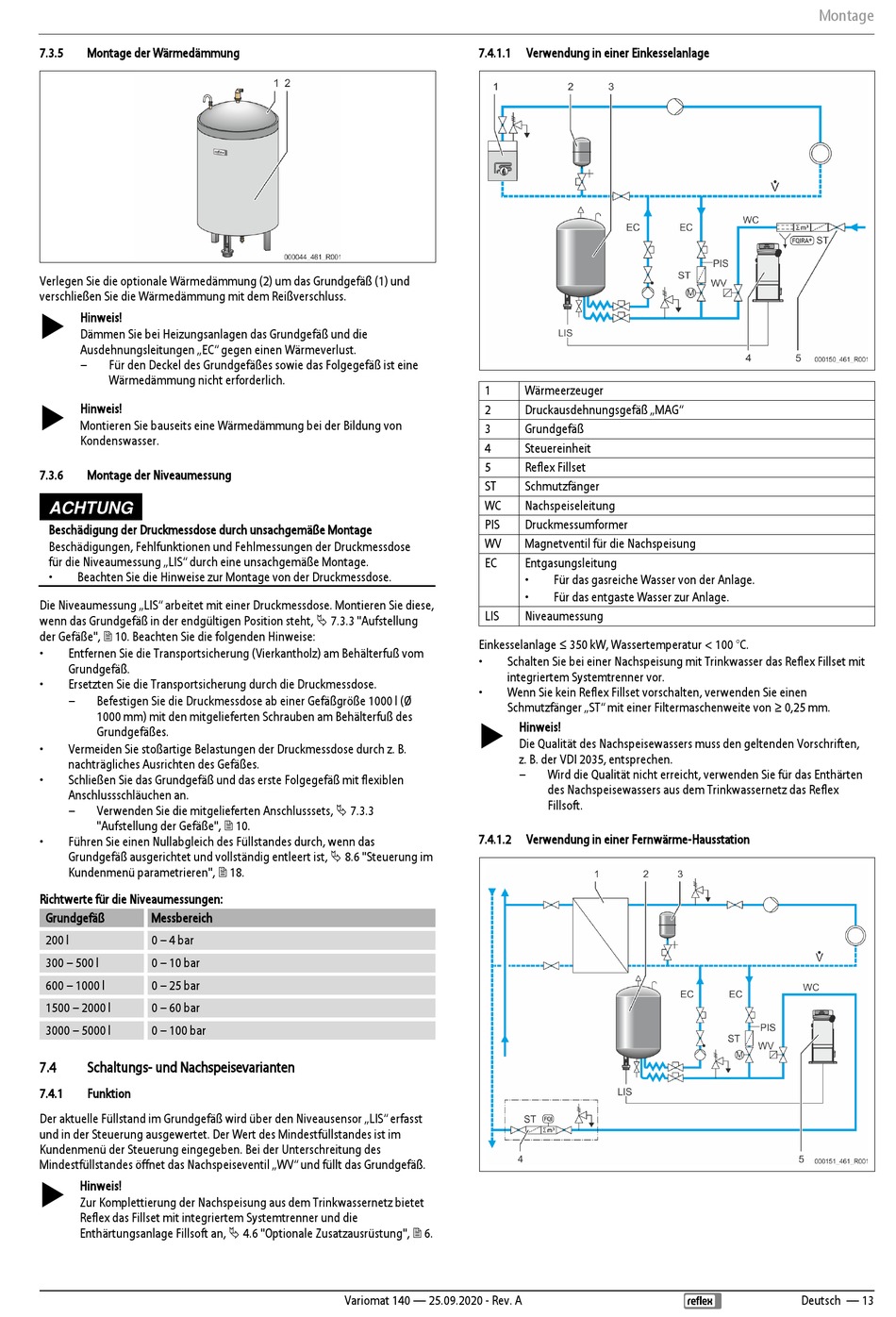

7.3.5
Montage der Wärmedämmung
Verlegen Sie die optionale Wärmedämmung (2) um das Grundgefäß (1) und
verschließen Sie die Wärmedämmung mit dem Reißverschluss.
Hinweis!
Dämmen Sie bei Heizungsanlagen das Grundgefäß und die
Ausdehnungsleitungen „EC" gegen einen Wärmeverlust.
–
Für den Deckel des Grundgefäßes sowie das Folgegefäß ist eine
Wärmedämmung nicht erforderlich.
Hinweis!
Montieren Sie bauseits eine Wärmedämmung bei der Bildung von
Kondenswasser.
7.3.6
Montage der Niveaumessung
ACHTUNG
Beschädigung der Druckmessdose durch unsachgemäße Montage
Beschädigungen, Fehlfunktionen und Fehlmessungen der Druckmessdose
für die Niveaumessung „LIS" durch eine unsachgemäße Montage.
•
Beachten Sie die Hinweise zur Montage von der Druckmessdose.
Die Niveaumessung „LIS" arbeitet mit einer Druckmessdose. Montieren Sie diese,
wenn das Grundgefäß in der endgültigen Position steht, 7.3.3 "Aufstellung
der Gefäße", 10. Beachten Sie die folgenden Hinweise:
•
Entfernen Sie die Transportsicherung (Vierkantholz) am Behälterfuß vom
Grundgefäß.
•
Ersetzten Sie die Transportsicherung durch die Druckmessdose.
–
Befestigen Sie die Druckmessdose ab einer Gefäßgröße 1000 l (Ø
1000 mm) mit den mitgelieferten Schrauben am Behälterfuß des
Grundgefäßes.
•
Vermeiden Sie stoßartige Belastungen der Druckmessdose durch z. B.
nachträgliches Ausrichten des Gefäßes.
•
Schließen Sie das Grundgefäß und das erste Folgegefäß mit flexiblen
Anschlussschläuchen an.
–
Verwenden Sie die mitgelieferten Anschlusssets, 7.3.3
"Aufstellung der Gefäße", 10.
•
Führen Sie einen Nullabgleich des Füllstandes durch, wenn das
Grundgefäß ausgerichtet und vollständig entleert ist, 8.6 "Steuerung im
Kundenmenü parametrieren", 18.
Richtwerte für die Niveaumessungen:
Grundgefäß
Messbereich
200 l
0 – 4 bar
300 – 500 l
0 – 10 bar
600 – 1000 l
0 – 25 bar
1500 – 2000 l
0 – 60 bar
3000 – 5000 l
0 – 100 bar
7.4
Schaltungs- und Nachspeisevarianten
7.4.1
Funktion
Der aktuelle Füllstand im Grundgefäß wird über den Niveausensor „LIS" erfasst
und in der Steuerung ausgewertet. Der Wert des Mindestfüllstandes ist im
Kundenmenü der Steuerung eingegeben. Bei der Unterschreitung des
Mindestfüllstandes öffnet das Nachspeiseventil „WV" und füllt das Grundgefäß.
Hinweis!
Zur Komplettierung der Nachspeisung aus dem Trinkwassernetz bietet
Reflex das Fillset mit integriertem Systemtrenner und die
Enthärtungsanlage Fillsoft an, 4.6 "Optionale Zusatzausrüstung", 6.
7.4.1.1
1
2
3
4
5
ST
WC
PIS
WV
EC
LIS
Einkesselanlage ≤ 350 kW, Wassertemperatur < 100 °C.
•
Schalten Sie bei einer Nachspeisung mit Trinkwasser das Reflex Fillset mit
integriertem Systemtrenner vor.
•
Wenn Sie kein Reflex Fillset vorschalten, verwenden Sie einen
Schmutzfänger „ST" mit einer Filtermaschenweite von ≥ 0,25 mm.
7.4.1.2
Variomat 140 — 25.09.2020 - Rev. A
Verwendung in einer Einkesselanlage
Wärmeerzeuger
Druckausdehnungsgefäß „MAG"
Grundgefäß
Steuereinheit
Reflex Fillset
Schmutzfänger
Nachspeiseleitung
Druckmessumformer
Magnetventil für die Nachspeisung
Entgasungsleitung
•
Für das gasreiche Wasser von der Anlage.
•
Für das entgaste Wasser zur Anlage.
Niveaumessung
Hinweis!
Die Qualität des Nachspeisewassers muss den geltenden Vorschriften,
z. B. der VDI 2035, entsprechen.
–
Wird die Qualität nicht erreicht, verwenden Sie für das Enthärten
des Nachspeisewassers aus dem Trinkwassernetz das Reflex
Fillsoft.
Verwendung in einer Fernwärme-Hausstation
Montage
