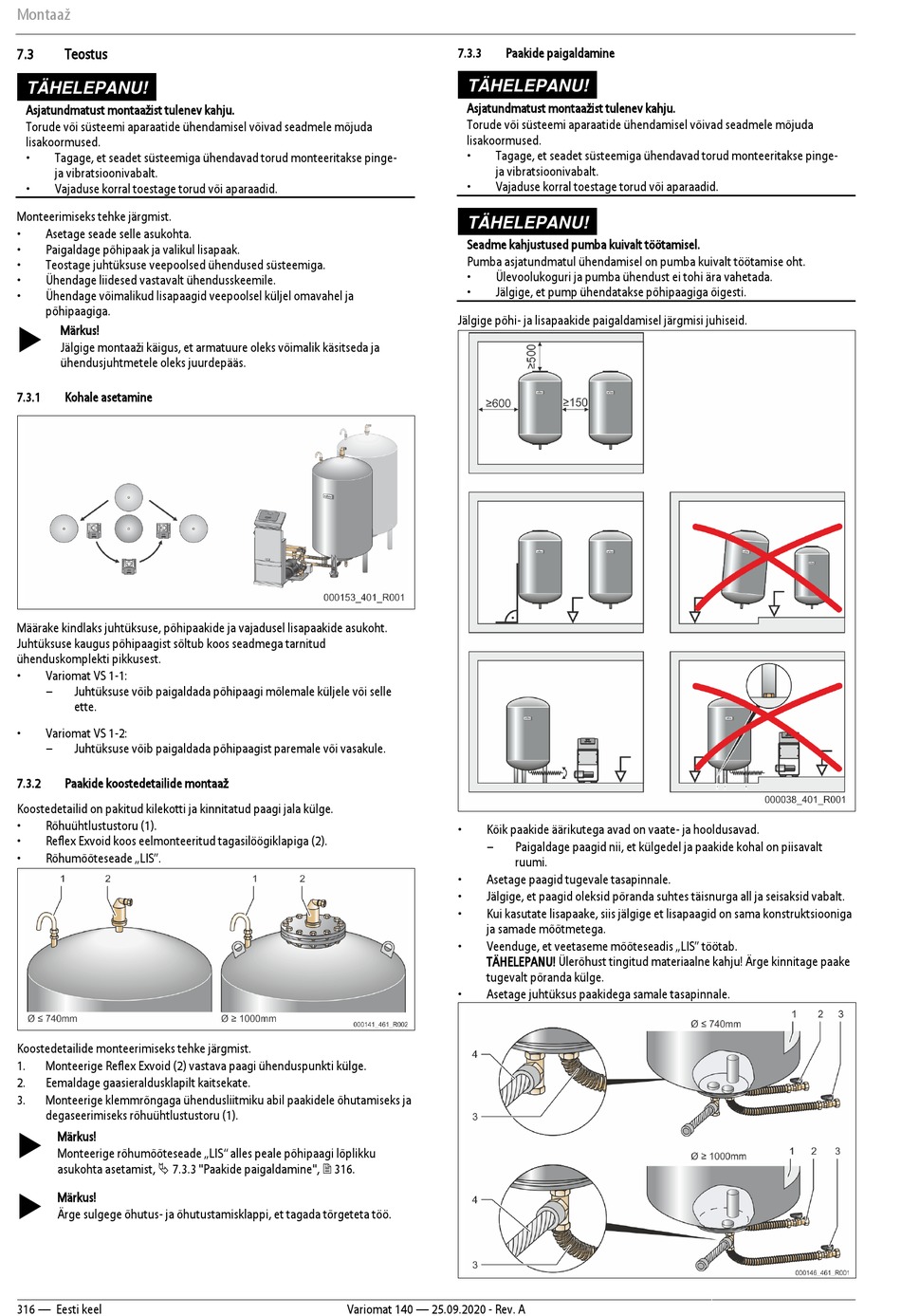

Montaaž
7.3
Teostus
TÄHELEPANU!
Asjatundmatust montaažist tulenev kahju.
Torude või süsteemi aparaatide ühendamisel võivad seadmele mõjuda
lisakoormused.
•
Tagage, et seadet süsteemiga ühendavad torud monteeritakse pinge-
ja vibratsioonivabalt.
•
Vajaduse korral toestage torud või aparaadid.
Monteerimiseks tehke järgmist.
•
Asetage seade selle asukohta.
•
Paigaldage põhipaak ja valikul lisapaak.
•
Teostage juhtüksuse veepoolsed ühendused süsteemiga.
•
Ühendage liidesed vastavalt ühendusskeemile.
•
Ühendage võimalikud lisapaagid veepoolsel küljel omavahel ja
põhipaagiga.
Märkus!
Jälgige montaaži käigus, et armatuure oleks võimalik käsitseda ja
ühendusjuhtmetele oleks juurdepääs.
7.3.1
Kohale asetamine
Määrake kindlaks juhtüksuse, põhipaakide ja vajadusel lisapaakide asukoht.
Juhtüksuse kaugus põhipaagist sõltub koos seadmega tarnitud
ühenduskomplekti pikkusest.
•
Variomat VS 1-1:
–
Juhtüksuse võib paigaldada põhipaagi mõlemale küljele või selle
ette.
•
Variomat VS 1-2:
–
Juhtüksuse võib paigaldada põhipaagist paremale või vasakule.
7.3.2
Paakide koostedetailide montaaž
Koostedetailid on pakitud kilekotti ja kinnitatud paagi jala külge.
•
Rõhuühtlustustoru (1).
•
Reflex Exvoid koos eelmonteeritud tagasilöögiklapiga (2).
•
Rõhumõõteseade „LIS".
Koostedetailide monteerimiseks tehke järgmist.
1.
Monteerige Reflex Exvoid (2) vastava paagi ühenduspunkti külge.
2.
Eemaldage gaasieraldusklapilt kaitsekate.
3.
Monteerige klemmrõngaga ühendusliitmiku abil paakidele õhutamiseks ja
degaseerimiseks rõhuühtlustustoru (1).
Märkus!
Monteerige rõhumõõteseade „LIS" alles peale põhipaagi lõplikku
asukohta asetamist, 7.3.3 "Paakide paigaldamine", 316.
Märkus!
Ärge sulgege õhutus- ja õhutustamisklappi, et tagada tõrgeteta töö.
316 — Eesti keel
7.3.3
Paakide paigaldamine
TÄHELEPANU!
Asjatundmatust montaažist tulenev kahju.
Torude või süsteemi aparaatide ühendamisel võivad seadmele mõjuda
lisakoormused.
•
Tagage, et seadet süsteemiga ühendavad torud monteeritakse pinge-
ja vibratsioonivabalt.
•
Vajaduse korral toestage torud või aparaadid.
TÄHELEPANU!
Seadme kahjustused pumba kuivalt töötamisel.
Pumba asjatundmatul ühendamisel on pumba kuivalt töötamise oht.
•
Ülevoolukoguri ja pumba ühendust ei tohi ära vahetada.
•
Jälgige, et pump ühendatakse põhipaagiga õigesti.
Jälgige põhi- ja lisapaakide paigaldamisel järgmisi juhiseid.
•
Kõik paakide äärikutega avad on vaate- ja hooldusavad.
–
Paigaldage paagid nii, et külgedel ja paakide kohal on piisavalt
ruumi.
•
Asetage paagid tugevale tasapinnale.
•
Jälgige, et paagid oleksid põranda suhtes täisnurga all ja seisaksid vabalt.
•
Kui kasutate lisapaake, siis jälgige et lisapaagid on sama konstruktsiooniga
ja samade mõõtmetega.
•
Veenduge, et veetaseme mõõteseadis „LIS" töötab.
TÄHELEPANU! Ülerõhust tingitud materiaalne kahju! Ärge kinnitage paake
tugevalt põranda külge.
•
Asetage juhtüksus paakidega samale tasapinnale.
Variomat 140 — 25.09.2020 - Rev. A
