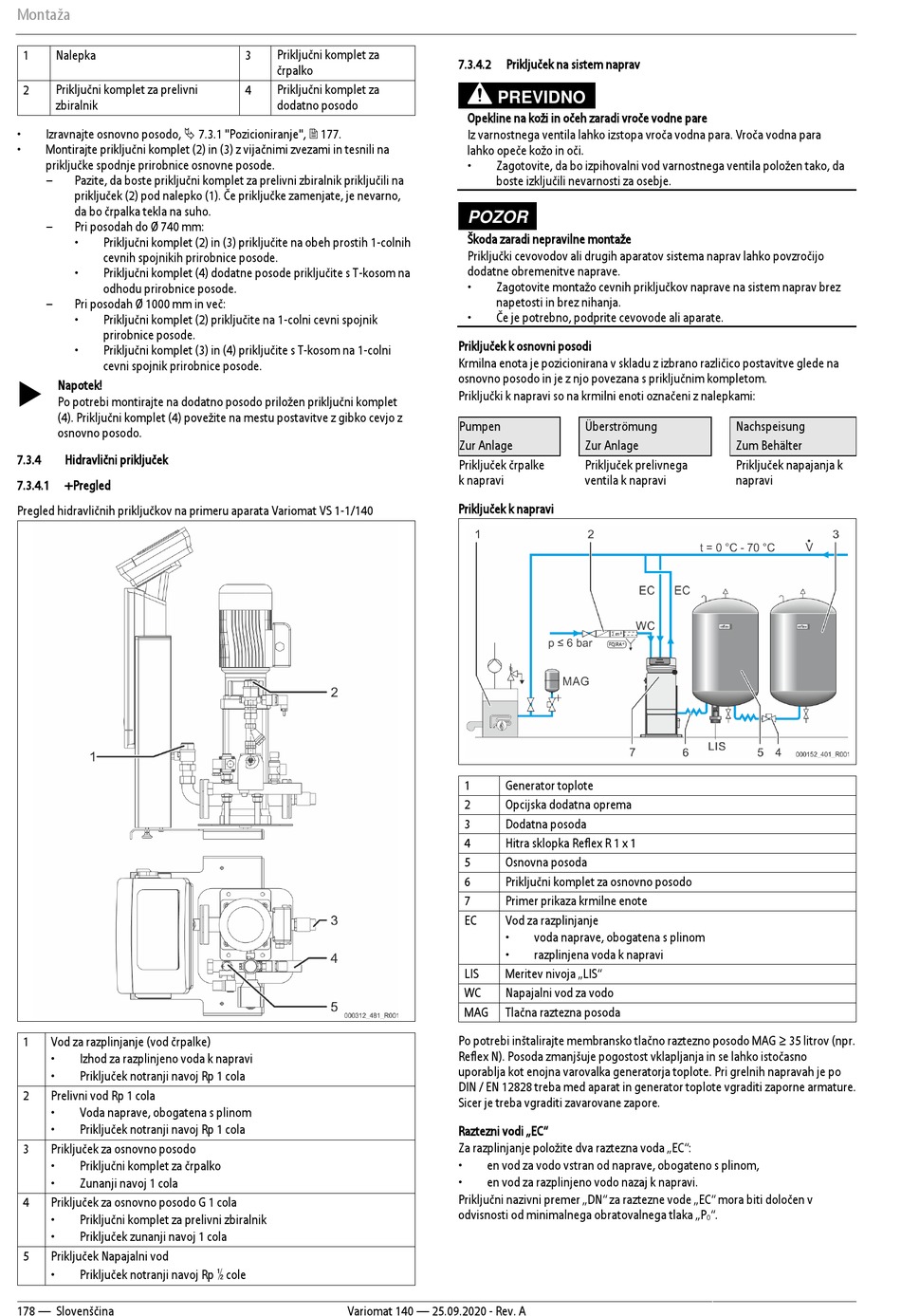

Montaža
1 Nalepka
Priključni komplet za prelivni
2
zbiralnik
• Izravnajte osnovno posodo,  7.3.1 "Pozicioniranje",  177.
• Montirajte priključni komplet (2) in (3) z vijačnimi zvezami in tesnili na
priključke spodnje prirobnice osnovne posode.
– Pazite, da boste priključni komplet za prelivni zbiralnik priključili na
priključek (2) pod nalepko (1). Če priključke zamenjate, je nevarno,
da bo črpalka tekla na suho.
– Pri posodah do Ø 740 mm:
• Priključni komplet (2) in (3) priključite na obeh prostih 1-colnih
cevnih spojnikih prirobnice posode.
• Priključni komplet (4) dodatne posode priključite s T-kosom na
odhodu prirobnice posode.
– Pri posodah Ø 1000 mm in več:
• Priključni komplet (2) priključite na 1-colni cevni spojnik
prirobnice posode.
• Priključni komplet (3) in (4) priključite s T-kosom na 1-colni
cevni spojnik prirobnice posode.

Napotek!
Po potrebi montirajte na dodatno posodo priložen priključni komplet
(4). Priključni komplet (4) povežite na mestu postavitve z gibko cevjo z
osnovno posodo.
7.3.4 Hidravlični priključek
7.3.4.1 +Pregled
Pregled hidravličnih priključkov na primeru aparata Variomat VS 1-1/140
1 Vod za razplinjanje (vod črpalke)
• Izhod za razplinjeno voda k napravi
• Priključek notranji navoj Rp 1 cola
2 Prelivni vod Rp 1 cola
• Voda naprave, obogatena s plinom
• Priključek notranji navoj Rp 1 cola
3 Priključek za osnovno posodo
• Priključni komplet za črpalko
• Zunanji navoj 1 cola
4 Priključek za osnovno posodo G 1 cola
• Priključni komplet za prelivni zbiralnik
• Priključek zunanji navoj 1 cola
5 Priključek Napajalni vod
• Priključek notranji navoj Rp ½ cole
178 — Slovenščina
3 Priključni komplet za
črpalko
Priključni komplet za
4
dodatno posodo
Variomat 140 — 25.09.2020 - Rev. A
7.3.4.2 Priključek na sistem naprav
PREVIDNO
Opekline na koži in očeh zaradi vroče vodne pare
Iz varnostnega ventila lahko izstopa vroča vodna para. Vroča vodna para
lahko opeče kožo in oči.
• Zagotovite, da bo izpihovalni vod varnostnega ventila položen tako, da
boste izključili nevarnosti za osebje.
POZOR
Škoda zaradi nepravilne montaže
Priključki cevovodov ali drugih aparatov sistema naprav lahko povzročijo
dodatne obremenitve naprave.
• Zagotovite montažo cevnih priključkov naprave na sistem naprav brez
napetosti in brez nihanja.
• Če je potrebno, podprite cevovode ali aparate.
Priključek k osnovni posodi
Krmilna enota je pozicionirana v skladu z izbrano različico postavitve glede na
osnovno posodo in je z njo povezana s priključnim kompletom.
Priključki k napravi so na krmilni enoti označeni z nalepkami:
Pumpen Überströmung
Zur Anlage Zur Anlage
Priključek črpalke Priključek prelivnega
k napravi ventila k napravi
Priključek k napravi
1 Generator toplote
2 Opcijska dodatna oprema
3 Dodatna posoda
4 Hitra sklopka Reflex R 1 x 1
5 Osnovna posoda
6 Priključni komplet za osnovno posodo
7 Primer prikaza krmilne enote
EC Vod za razplinjanje
• voda naprave, obogatena s plinom
• razplinjena voda k napravi
LIS Meritev nivoja „LIS"
WC Napajalni vod za vodo
MAG Tlačna raztezna posoda
Po potrebi inštalirajte membransko tlačno raztezno posodo MAG ≥ 35 litrov (npr.
Reflex N). Posoda zmanjšuje pogostost vklapljanja in se lahko istočasno
uporablja kot enojna varovalka generatorja toplote. Pri grelnih napravah je po
DIN / EN 12828 treba med aparat in generator toplote vgraditi zaporne armature.
Sicer je treba vgraditi zavarovane zapore.
Raztezni vodi „EC"
Za razplinjanje položite dva raztezna voda „EC":
• en vod za vodo vstran od naprave, obogateno s plinom,
• en vod za razplinjeno vodo nazaj k napravi.
Priključni nazivni premer „DN" za raztezne vode „EC" mora biti določen v
odvisnosti od minimalnega obratovalnega tlaka „P
Nachspeisung
Zum Behälter
Priključek napajanja k
napravi
".
