Указание!
В случае нарушения параметров обеспечения безопасности
работа в ручном режиме недоступна. Коммутация при этом
блокируется.
9.1.3

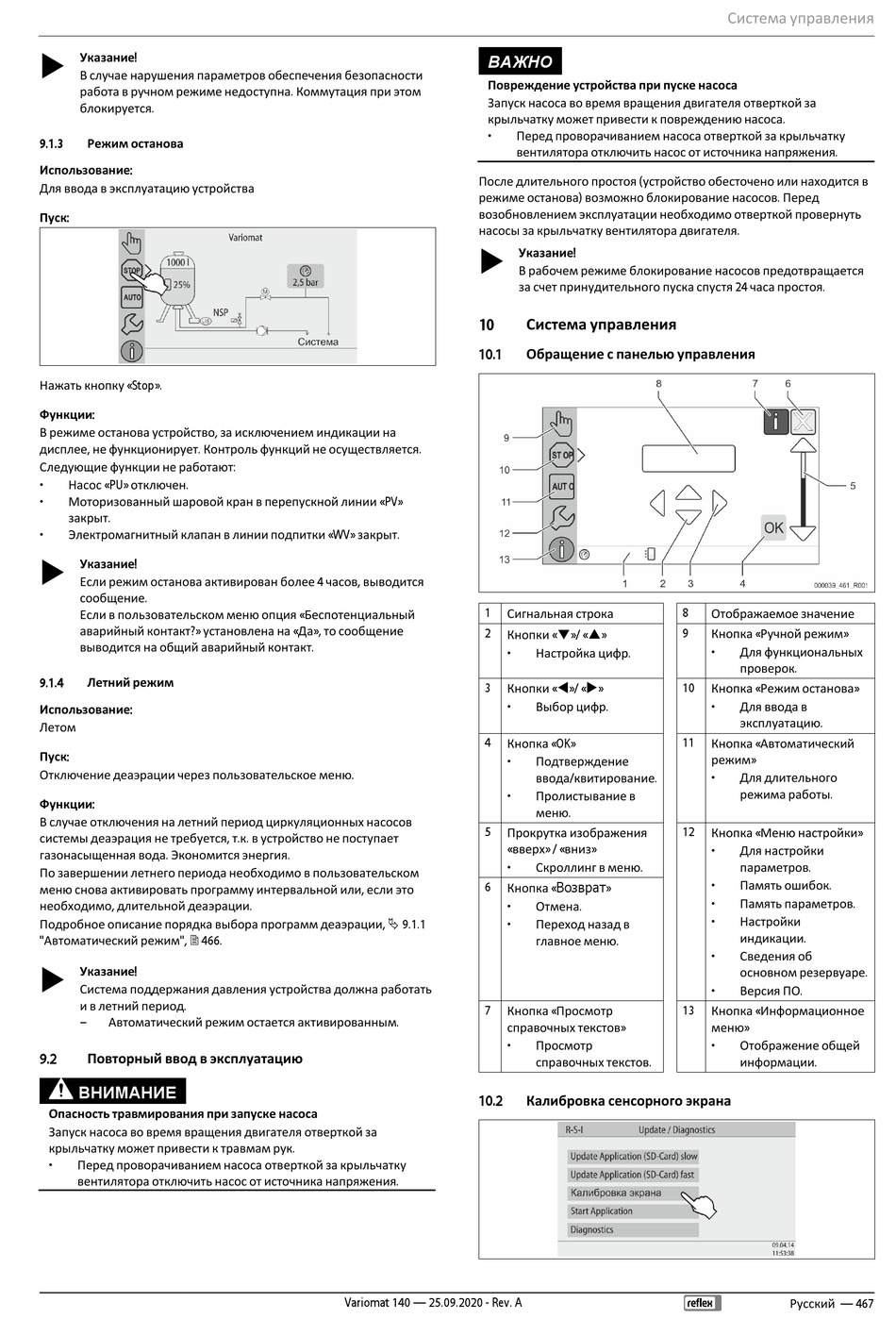

Режим останова
Использование:
Для ввода в эксплуатацию устройства
Пуск:
Нажать кнопку «Stop».
Функции:
В режиме останова устройство, за исключением индикации на
дисплее, не функционирует. Контроль функций не осуществляется.
Следующие функции не работают:
•
Насос «PU» отключен.
•
Моторизованный шаровой кран в перепускной линии «PV»
закрыт.
•
Электромагнитный клапан в линии подпитки «WV» закрыт.
Указание!
Если режим останова активирован более 4 часов, выводится
сообщение.
Если в пользовательском меню опция «Беспотенциальный
аварийный контакт?» установлена на «Да», то сообщение
выводится на общий аварийный контакт.
9.1.4
Летний режим
Использование:
Летом
Пуск:
Отключение деаэрации через пользовательское меню.
Функции:
В случае отключения на летний период циркуляционных насосов
системы деаэрация не требуется, т.к. в устройство не поступает
газонасыщенная вода. Экономится энергия.
По завершении летнего периода необходимо в пользовательском
меню снова активировать программу интервальной или, если это
необходимо, длительной деаэрации.
Подробное описание порядка выбора программ деаэрации, 9.1.1
"Автоматический режим", 466.
Указание!
Система поддержания давления устройства должна работать
и в летний период.
–
Автоматический режим остается активированным.
9.2
Повторный ввод в эксплуатацию
ВНИМАНИЕ
Опасность травмирования при запуске насоса
Запуск насоса во время вращения двигателя отверткой за
крыльчатку может привести к травмам рук.
•
Перед проворачиванием насоса отверткой за крыльчатку
вентилятора отключить насос от источника напряжения.
ВАЖНО
Повреждение устройства при пуске насоса
Запуск насоса во время вращения двигателя отверткой за
крыльчатку может привести к повреждению насоса.
•
После длительного простоя (устройство обесточено или находится в
режиме останова) возможно блокирование насосов. Перед
возобновлением эксплуатации необходимо отверткой провернуть
насосы за крыльчатку вентилятора двигателя.
10
10.1
1
Сигнальная строка
2
Кнопки «▼»/ «▲»
•
3
Кнопки «»/ «»
•
4
Кнопка «OK»
•
•
5
Прокрутка изображения
«вверх» / «вниз»
•
6
Кнопка «Возврат»
•
•
7
Кнопка «Просмотр
справочных текстов»
•
10.2
Variomat 140 — 25.09.2020 - Rev. A
Перед проворачиванием насоса отверткой за крыльчатку
вентилятора отключить насос от источника напряжения.
Указание!
В рабочем режиме блокирование насосов предотвращается
за счет принудительного пуска спустя 24 часа простоя.
Система управления
Обращение с панелью управления
8
9
Настройка цифр.
10
Выбор цифр.
11
Подтверждение
ввода/квитирование.
Пролистывание в
меню.
12
Скроллинг в меню.
Отмена.
Переход назад в
главное меню.
13
Просмотр
справочных текстов.
Калибровка сенсорного экрана
Система управления
Отображаемое значение
Кнопка «Ручной режим»
•
Для функциональных
проверок.
Кнопка «Режим останова»
•
Для ввода в
эксплуатацию.
Кнопка «Автоматический
режим»
•
Для длительного
режима работы.
Кнопка «Меню настройки»
•
Для настройки
параметров.
•
Память ошибок.
•
Память параметров.
•
Настройки
индикации.
•
Сведения об
основном резервуаре.
•
Версия ПО.
Кнопка «Информационное
меню»
•
Отображение общей
информации.
Русский — 467
