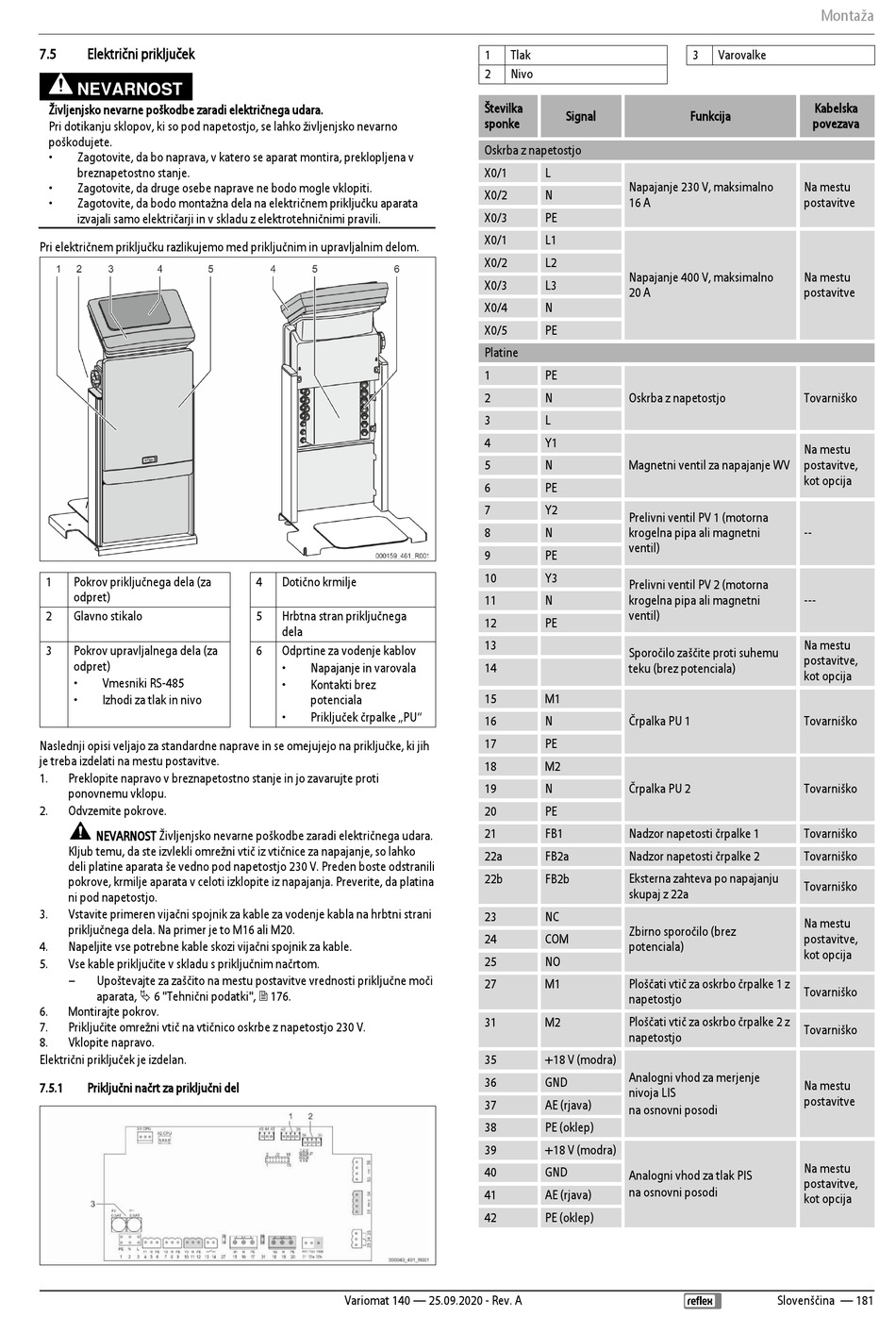

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 181

7.5 Električni priključek
NEVARNOST
Življenjsko nevarne poškodbe zaradi električnega udara.
Pri dotikanju sklopov, ki so pod napetostjo, se lahko življenjsko nevarno
poškodujete.
• Zagotovite, da bo naprava, v katero se aparat montira, preklopljena v
breznapetostno stanje.
• Zagotovite, da druge osebe naprave ne bodo mogle vklopiti.
• Zagotovite, da bodo montažna dela na električnem priključku aparata
izvajali samo električarji in v skladu z elektrotehničnimi pravili.
Pri električnem priključku razlikujemo med priključnim in upravljalnim delom.
1 Pokrov priključnega dela (za
odpret)
2 Glavno stikalo
3 Pokrov upravljalnega dela (za
odpret)
• Vmesniki RS-485
• Izhodi za tlak in nivo
Naslednji opisi veljajo za standardne naprave in se omejujejo na priključke, ki jih
je treba izdelati na mestu postavitve.
1. Preklopite napravo v breznapetostno stanje in jo zavarujte proti
ponovnemu vklopu.
2. Odvzemite pokrove.
NEVARNOST Življenjsko nevarne poškodbe zaradi električnega udara.
Kljub temu, da ste izvlekli omrežni vtič iz vtičnice za napajanje, so lahko
deli platine aparata še vedno pod napetostjo 230 V. Preden boste odstranili
pokrove, krmilje aparata v celoti izklopite iz napajanja. Preverite, da platina
ni pod napetostjo.
3. Vstavite primeren vijačni spojnik za kable za vodenje kabla na hrbtni strani
priključnega dela. Na primer je to M16 ali M20.
4. Napeljite vse potrebne kable skozi vijačni spojnik za kable.
5. Vse kable priključite v skladu s priključnim načrtom.
– Upoštevajte za zaščito na mestu postavitve vrednosti priključne moči
aparata,  6 "Tehnični podatki",  176.
6. Montirajte pokrov.
7. Priključite omrežni vtič na vtičnico oskrbe z napetostjo 230 V.
8. Vklopite napravo.
Električni priključek je izdelan.
7.5.1 Priključni načrt za priključni del
4 Dotično krmilje
Hrbtna stran priključnega
5
dela
6 Odprtine za vodenje kablov
• Napajanje in varovala
• Kontakti brez
potenciala
• Priključek črpalke „PU"
Variomat 140 — 25.09.2020 - Rev. A
1 Tlak
2 Nivo
Številka
Signal
sponke
Oskrba z napetostjo
X0/1 L
Napajanje 230 V, maksimalno
X0/2 N
16 A
X0/3 PE
X0/1 L1
X0/2 L2
Napajanje 400 V, maksimalno
X0/3 L3
20 A
X0/4 N
X0/5 PE
Platine
1 PE
2 N Oskrba z napetostjo
3 L
4 Y1
5 N Magnetni ventil za napajanje WV
6 PE
7 Y2
Prelivni ventil PV 1 (motorna
krogelna pipa ali magnetni
8 N
ventil)
9 PE
10 Y3
Prelivni ventil PV 2 (motorna
11 N krogelna pipa ali magnetni
ventil)
12 PE
13
Sporočilo zaščite proti suhemu
14 teku (brez potenciala)
15 M1
16 N Črpalka PU 1
17 PE
18 M2
19 N Črpalka PU 2
20 PE
21 FB1 Nadzor napetosti črpalke 1
22a FB2a Nadzor napetosti črpalke 2
22b FB2b Eksterna zahteva po napajanju
skupaj z 22a
23 NC
Zbirno sporočilo (brez
24 COM
potenciala)
25 NO
27 M1 Ploščati vtič za oskrbo črpalke 1 z
napetostjo
31 M2 Ploščati vtič za oskrbo črpalke 2 z
napetostjo
35 +18 V (modra)
Analogni vhod za merjenje
36 GND
nivoja LIS
37 AE (rjava)
na osnovni posodi
38 PE (oklep)
39 +18 V (modra)
40 GND
Analogni vhod za tlak PIS
na osnovni posodi
41 AE (rjava)
42 PE (oklep)
Montaža
3 Varovalke
Kabelska
Funkcija
povezava
Na mestu
postavitve
Na mestu
postavitve
Tovarniško
Na mestu
postavitve,
kot opcija
--
---
Na mestu
postavitve,
kot opcija
Tovarniško
Tovarniško
Tovarniško
Tovarniško
Tovarniško
Na mestu
postavitve,
kot opcija
Tovarniško
Tovarniško
Na mestu
postavitve
Na mestu
postavitve,
kot opcija
