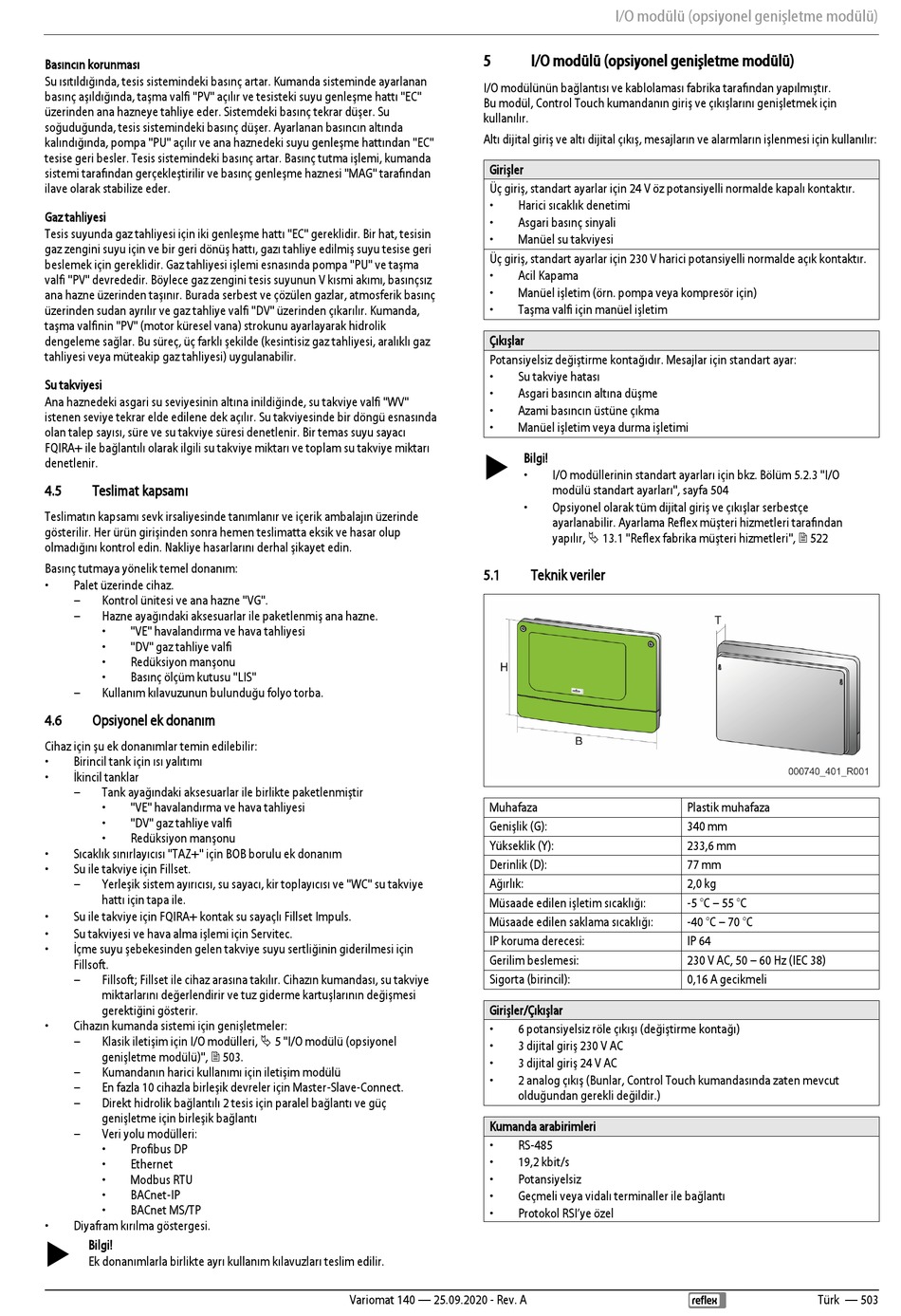

Basıncın korunması
Su ısıtıldığında, tesis sistemindeki basınç artar. Kumanda sisteminde ayarlanan
basınç aşıldığında, taşma valfi "PV" açılır ve tesisteki suyu genleşme hattı "EC"
üzerinden ana hazneye tahliye eder. Sistemdeki basınç tekrar düşer. Su
soğuduğunda, tesis sistemindeki basınç düşer. Ayarlanan basıncın altında
kalındığında, pompa "PU" açılır ve ana haznedeki suyu genleşme hattından "EC"
tesise geri besler. Tesis sistemindeki basınç artar. Basınç tutma işlemi, kumanda
sistemi tarafından gerçekleştirilir ve basınç genleşme haznesi "MAG" tarafından
ilave olarak stabilize eder.
Gaz tahliyesi
Tesis suyunda gaz tahliyesi için iki genleşme hattı "EC" gereklidir. Bir hat, tesisin
gaz zengini suyu için ve bir geri dönüş hattı, gazı tahliye edilmiş suyu tesise geri
beslemek için gereklidir. Gaz tahliyesi işlemi esnasında pompa "PU" ve taşma
valfi "PV" devrededir. Böylece gaz zengini tesis suyunun V kısmi akımı, basınçsız
ana hazne üzerinden taşınır. Burada serbest ve çözülen gazlar, atmosferik basınç
üzerinden sudan ayrılır ve gaz tahliye valfi "DV" üzerinden çıkarılır. Kumanda,
taşma valfinin "PV" (motor küresel vana) strokunu ayarlayarak hidrolik
dengeleme sağlar. Bu süreç, üç farklı şekilde (kesintisiz gaz tahliyesi, aralıklı gaz
tahliyesi veya müteakip gaz tahliyesi) uygulanabilir.
Su takviyesi
Ana haznedeki asgari su seviyesinin altına inildiğinde, su takviye valfi "WV"
istenen seviye tekrar elde edilene dek açılır. Su takviyesinde bir döngü esnasında
olan talep sayısı, süre ve su takviye süresi denetlenir. Bir temas suyu sayacı
FQIRA+ ile bağlantılı olarak ilgili su takviye miktarı ve toplam su takviye miktarı
denetlenir.
4.5
Teslimat kapsamı
Teslimatın kapsamı sevk irsaliyesinde tanımlanır ve içerik ambalajın üzerinde
gösterilir. Her ürün girişinden sonra hemen teslimatta eksik ve hasar olup
olmadığını kontrol edin. Nakliye hasarlarını derhal şikayet edin.
Basınç tutmaya yönelik temel donanım:
•
Palet üzerinde cihaz.
–
Kontrol ünitesi ve ana hazne "VG".
–
Hazne ayağındaki aksesuarlar ile paketlenmiş ana hazne.
•
"VE" havalandırma ve hava tahliyesi
•
"DV" gaz tahliye valfi
•
Redüksiyon manşonu
•
Basınç ölçüm kutusu "LIS"
–
Kullanım kılavuzunun bulunduğu folyo torba.
4.6
Opsiyonel ek donanım
Cihaz için şu ek donanımlar temin edilebilir:
•
Birincil tank için ısı yalıtımı
•
İkincil tanklar
–
Tank ayağındaki aksesuarlar ile birlikte paketlenmiştir
•
"VE" havalandırma ve hava tahliyesi
•
"DV" gaz tahliye valfi
•
Redüksiyon manşonu
•
Sıcaklık sınırlayıcısı "TAZ+" için BOB borulu ek donanım
•
Su ile takviye için Fillset.
–
Yerleşik sistem ayırıcısı, su sayacı, kir toplayıcısı ve "WC" su takviye
hattı için tapa ile.
•
Su ile takviye için FQIRA+ kontak su sayaçlı Fillset Impuls.
•
Su takviyesi ve hava alma işlemi için Servitec.
•
İçme suyu şebekesinden gelen takviye suyu sertliğinin giderilmesi için
Fillsoft.
–
Fillsoft; Fillset ile cihaz arasına takılır. Cihazın kumandası, su takviye
miktarlarını değerlendirir ve tuz giderme kartuşlarının değişmesi
gerektiğini gösterir.
•
Cihazın kumanda sistemi için genişletmeler:
–
Klasik iletişim için I/O modülleri, 5 "I/O modülü (opsiyonel
genişletme modülü)", 503.
–
Kumandanın harici kullanımı için iletişim modülü
–
En fazla 10 cihazla birleşik devreler için Master-Slave-Connect.
–
Direkt hidrolik bağlantılı 2 tesis için paralel bağlantı ve güç
genişletme için birleşik bağlantı
–
Veri yolu modülleri:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Diyafram kırılma göstergesi.
Bilgi!
Ek donanımlarla birlikte ayrı kullanım kılavuzları teslim edilir.
5
I/O modülünün bağlantısı ve kablolaması fabrika tarafından yapılmıştır.
Bu modül, Control Touch kumandanın giriş ve çıkışlarını genişletmek için
kullanılır.
Altı dijital giriş ve altı dijital çıkış, mesajların ve alarmların işlenmesi için kullanılır:
Girişler
Üç giriş, standart ayarlar için 24 V öz potansiyelli normalde kapalı kontaktır.
•
Harici sıcaklık denetimi
•
Asgari basınç sinyali
•
Manüel su takviyesi
Üç giriş, standart ayarlar için 230 V harici potansiyelli normalde açık kontaktır.
•
Acil Kapama
•
Manüel işletim (örn. pompa veya kompresör için)
•
Taşma valfi için manüel işletim
Çıkışlar
Potansiyelsiz değiştirme kontağıdır. Mesajlar için standart ayar:
•
Su takviye hatası
•
Asgari basıncın altına düşme
•
Azami basıncın üstüne çıkma
•
Manüel işletim veya durma işletimi
5.1
Muhafaza
Genişlik (G):
Yükseklik (Y):
Derinlik (D):
Ağırlık:
Müsaade edilen işletim sıcaklığı:
Müsaade edilen saklama sıcaklığı:
IP koruma derecesi:
Gerilim beslemesi:
Sigorta (birincil):
Girişler/Çıkışlar
•
6 potansiyelsiz röle çıkışı (değiştirme kontağı)
•
3 dijital giriş 230 V AC
•
3 dijital giriş 24 V AC
•
2 analog çıkış (Bunlar, Control Touch kumandasında zaten mevcut
olduğundan gerekli değildir.)
Kumanda arabirimleri
•
RS-485
•
19,2 kbit/s
•
Potansiyelsiz
•
Geçmeli veya vidalı terminaller ile bağlantı
•
Protokol RSI'ye özel
Variomat 140 — 25.09.2020 - Rev. A
I/O modülü (opsiyonel genişletme modülü)
I/O modülü (opsiyonel genişletme modülü)
Bilgi!
•
I/O modüllerinin standart ayarları için bkz. Bölüm 5.2.3 "I/O
modülü standart ayarları", sayfa 504
•
Opsiyonel olarak tüm dijital giriş ve çıkışlar serbestçe
ayarlanabilir. Ayarlama Reflex müşteri hizmetleri tarafından
yapılır, 13.1 "Reflex fabrika müşteri hizmetleri", 522
Teknik veriler
Plastik muhafaza
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A gecikmeli
Türk — 503
