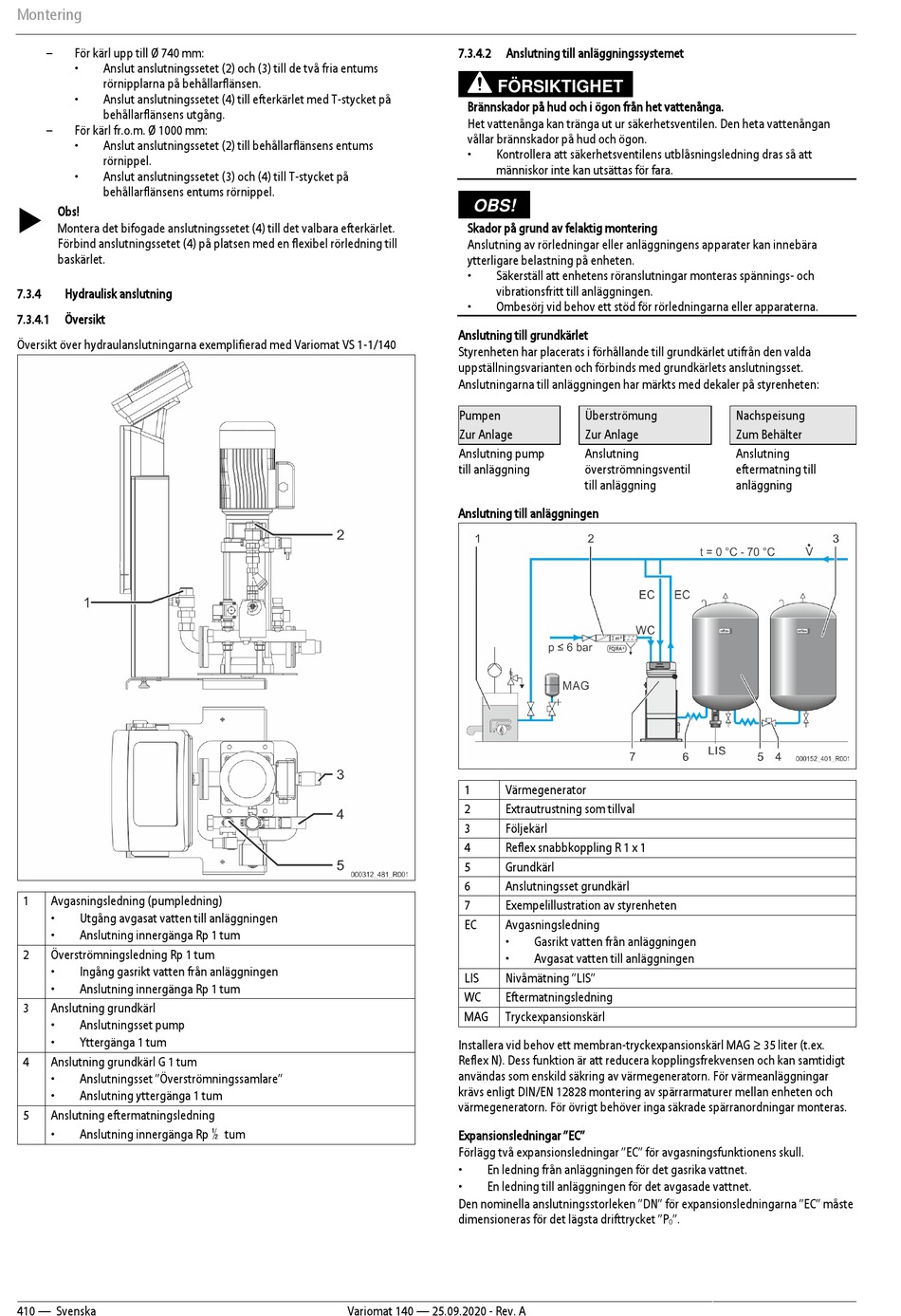

Montering
–
För kärl upp till Ø 740 mm:
•
Anslut anslutningssetet (2) och (3) till de två fria entums
rörnipplarna på behållarflänsen.
•
Anslut anslutningssetet (4) till efterkärlet med T-stycket på
behållarflänsens utgång.
–
För kärl fr.o.m. Ø 1000 mm:
•
Anslut anslutningssetet (2) till behållarflänsens entums
rörnippel.
•
Anslut anslutningssetet (3) och (4) till T-stycket på
behållarflänsens entums rörnippel.
Obs!
Montera det bifogade anslutningssetet (4) till det valbara efterkärlet.
Förbind anslutningssetet (4) på platsen med en flexibel rörledning till
baskärlet.
7.3.4
Hydraulisk anslutning
7.3.4.1
Översikt
Översikt över hydraulanslutningarna exemplifierad med Variomat VS 1-1/140
1
Avgasningsledning (pumpledning)
•
Utgång avgasat vatten till anläggningen
•
Anslutning innergänga Rp 1 tum
2
Överströmningsledning Rp 1 tum
•
Ingång gasrikt vatten från anläggningen
•
Anslutning innergänga Rp 1 tum
3
Anslutning grundkärl
•
Anslutningsset pump
•
Yttergänga 1 tum
4
Anslutning grundkärl G 1 tum
•
Anslutningsset "Överströmningssamlare"
•
Anslutning yttergänga 1 tum
5
Anslutning eftermatningsledning
•
Anslutning innergänga Rp ½ tum
410 — Svenska
7.3.4.2
Anslutning till anläggningssystemet
FÖRSIKTIGHET
Brännskador på hud och i ögon från het vattenånga.
Het vattenånga kan tränga ut ur säkerhetsventilen. Den heta vattenångan
vållar brännskador på hud och ögon.
•
Kontrollera att säkerhetsventilens utblåsningsledning dras så att
människor inte kan utsättas för fara.
OBS!
Skador på grund av felaktig montering
Anslutning av rörledningar eller anläggningens apparater kan innebära
ytterligare belastning på enheten.
•
Säkerställ att enhetens röranslutningar monteras spännings- och
vibrationsfritt till anläggningen.
•
Ombesörj vid behov ett stöd för rörledningarna eller apparaterna.
Anslutning till grundkärlet
Styrenheten har placerats i förhållande till grundkärlet utifrån den valda
uppställningsvarianten och förbinds med grundkärlets anslutningsset.
Anslutningarna till anläggningen har märkts med dekaler på styrenheten:
Pumpen
Zur Anlage
Anslutning pump
till anläggning
Anslutning till anläggningen
1
Värmegenerator
2
Extrautrustning som tillval
3
Följekärl
4
Reflex snabbkoppling R 1 x 1
5
Grundkärl
6
Anslutningsset grundkärl
7
Exempelillustration av styrenheten
EC
Avgasningsledning
•
•
LIS
Nivåmätning "LIS"
WC
Eftermatningsledning
MAG
Tryckexpansionskärl
Installera vid behov ett membran-tryckexpansionskärl MAG ≥ 35 liter (t.ex.
Reflex N). Dess funktion är att reducera kopplingsfrekvensen och kan samtidigt
användas som enskild säkring av värmegeneratorn. För värmeanläggningar
krävs enligt DIN/EN 12828 montering av spärrarmaturer mellan enheten och
värmegeneratorn. För övrigt behöver inga säkrade spärranordningar monteras.
Expansionsledningar "EC"
Förlägg två expansionsledningar "EC" för avgasningsfunktionens skull.
•
En ledning från anläggningen för det gasrika vattnet.
•
En ledning till anläggningen för det avgasade vattnet.
Den nominella anslutningsstorleken "DN" för expansionsledningarna "EC" måste
dimensioneras för det lägsta drifttrycket "P
Variomat 140 — 25.09.2020 - Rev. A
Überströmung
Zur Anlage
Anslutning
överströmningsventil
till anläggning
Gasrikt vatten från anläggningen
Avgasat vatten till anläggningen
".
0
Nachspeisung
Zum Behälter
Anslutning
eftermatning till
anläggning
