Beskrivelse af enheden
Variomat VS 2-1/140 og VS2-2/140 er udstyret med følgende
sikkerhedsfunktioner:
• Optimering af alle trykholde-, afgasnings- og efterfødningsprocesser.
– Ingen direkte indsugning, idet trykholdefunktionen kontrolleres med
automatisk efterfødning.
– Ingen cirkulationsproblemer på grund af bobler i kredsløbsvandet.
– Reduktion af korrosionsskader i kraft af iltudtagning af påfyldnings-
og efterfødningsvandet.

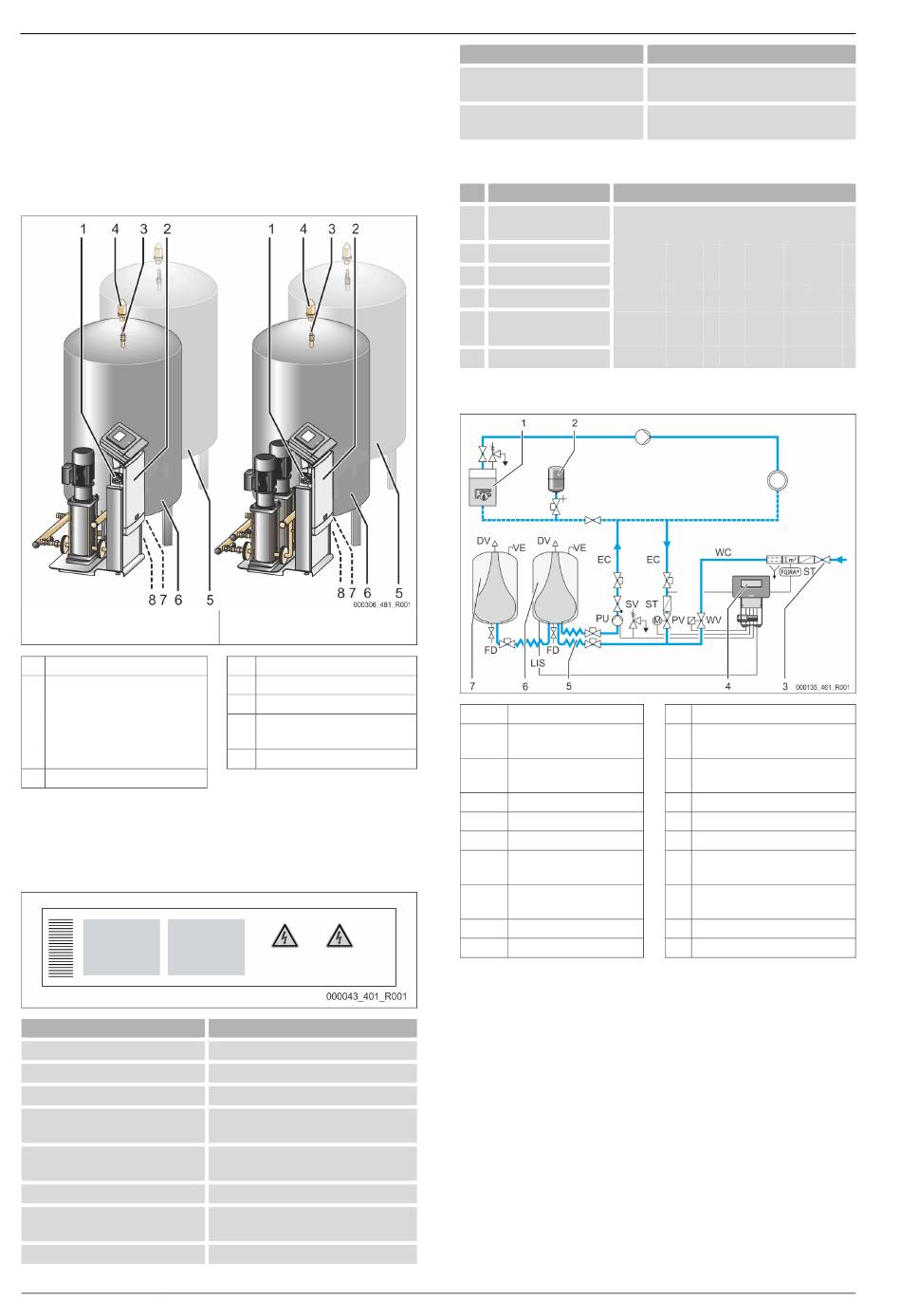

4.2 Oversigt
Variomat med én pumpe (VS 1-1/140) Variomat med to pumper (VS 1-
1 Hovedafbryder
2 Styreenhed
• Tilslutningsdel til
pumpe(r)
• Betjeningsdel til styring
"Reflex Control Touch"
3 Udligningsbøjning "VE"
4.3 Identifikation
4.3.1 Typeskilt
På typeskiltet ses oplysninger om producent, byggeår, produktionsnummer
samt tekniske data.
Typeskiltets oplysninger
Type
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
358 — Dansk
2/140)
4 Afgasningsventil "DV"
5 Sekundær beholder "VF"
6 Grundbeholder "VF"
Påfyldnings- og
7
aftapningshane "FD"
8 Niveaumåling "LIS"
Betydning
Enhedens betegnelse
Serienummer
Minimalt / maksimalt tilladt tryk
Maksimal permanent driftstemperatur
Minimal/maksimal tilladt
temperatur/fremløbstemperatur TS
Byggeår
Fabriksindstillet mindste driftstryk
Indstillet mindste driftstryk
Variomat 140 — 25.09.2020 - Rev. A
Typeskiltets oplysninger
max. pressure saftey valve
factory - aline
at site
4.3.2 Typekode
Nr.
Betegnelse for
1
styreenheden
2 Antal pumper Variomat VS 1- 1 VG 500 l, VF 500 l
3 Grundbeholder "VG"
4 Nominel volumen
Sekundær beholder
5
"VF"
6 Nominel volumen
4.4 Funktion
1 Varmeanlæg
2 Trykekspansionsbeholder
"MAG"
3 Reflex Fillset Impuls
4 Styreenhed
5 Hydrauliske tilførsler
6 Luftrum grundbeholder
7 Luftrum følgebeholder
ST Smudsfanger
FQIRA+ Kontaktvandstæller
WC Efterfødningsledning
Ekspansionsbeholder
Der kan tilsluttes en grundbeholder og flere følgebeholdere som ekstraudstyr. En
membran opdeler beholderne i et luft- og et vandrum og forhindrer dermed, at
luftens ilt trænger ind i ekspansionsvandet. Luftrummet står i forbindelse med
atmosfæren via en ledning "VE". Grundbeholderen forbindes fleksibelt
hydraulisk med styreenheden. Dette sikrer funktionen i niveaumålingen "LIS",
der arbejder med en trykmåledåse.
Styreenhed
Styreenheden indeholder hydraulikken og styringen. Trykket registreres med
tryksensoren "PIS", niveauet registreres med trykmåledåsen "LIS", og vises på
styringens display.
Betydning
Fabriksindstillet aktiveringstryk fra
sikkerhedsventilen
Indstillet aktiveringstryk fra
sikkerhedsventilen
Typekode (eksempel)
1 2 3 4 5
WV Efterfødningsventil
PIS Tryksensor
PV Overstrømningsventil
(motorkuglehane)
PU Pumpe (opretholdelse af tryk)
SV Sikkerhedsventil
EC Ekspansionsledning
FD Påfyldnings- og
aftapningshane
LIS Trykmåledåse til bestemmelse
af vandstanden
DV Afgasningsventil
VE Be- og udluftning
6
