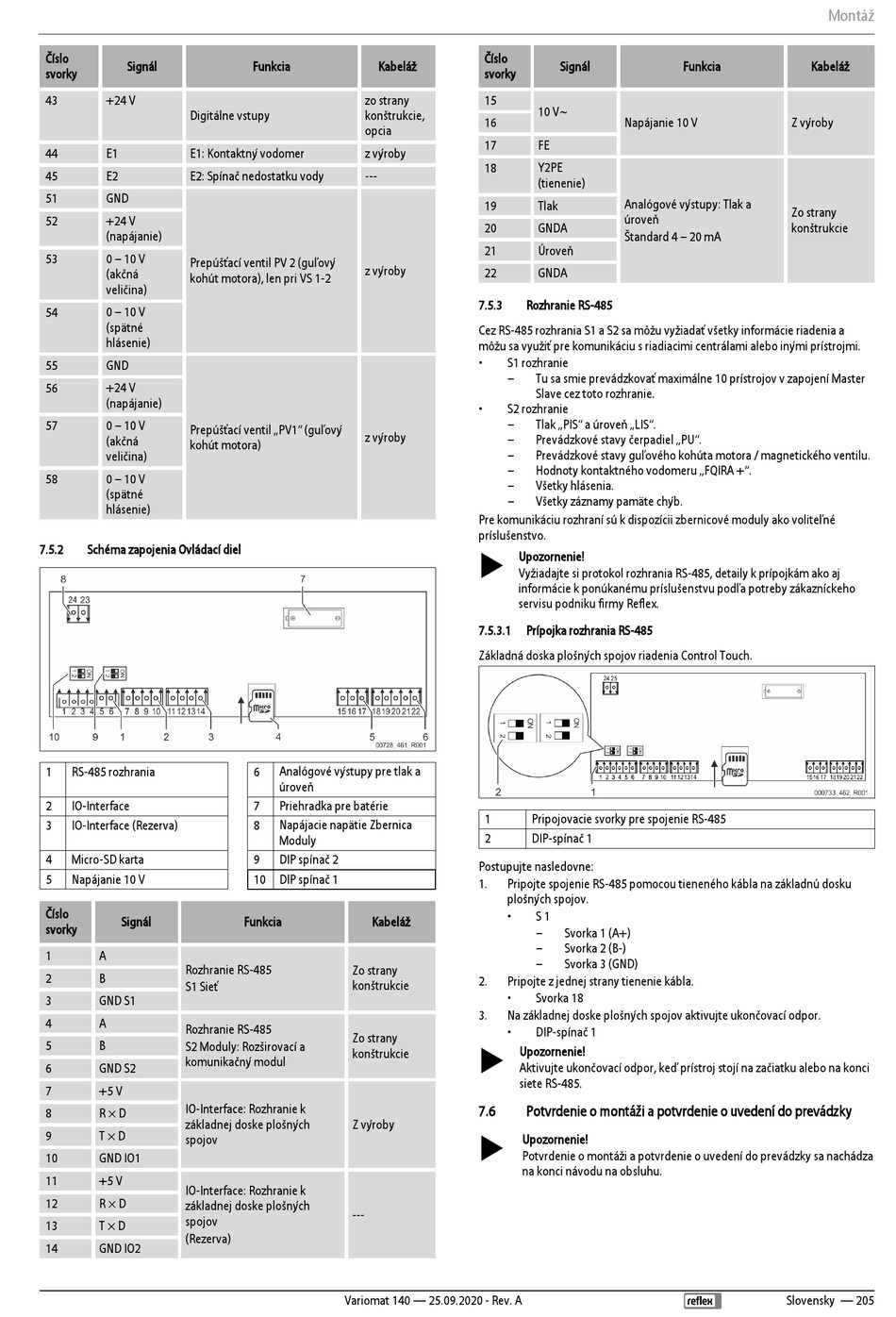

Číslo
Signál
svorky
43 +24 V
Digitálne vstupy
44 E1 E1: Kontaktný vodomer
45 E2 E2: Spínač nedostatku vody
51 GND
52 +24 V
(napájanie)
53 0 – 10 V
Prepúšťací ventil PV 2 (guľový
(akčná
kohút motora), len pri VS 1-2
veličina)
54 0 – 10 V
(spätné
hlásenie)
55 GND
56 +24 V
(napájanie)
57 0 – 10 V
Prepúšťací ventil „PV1" (guľový
(akčná
kohút motora)
veličina)
58 0 – 10 V
(spätné
hlásenie)
7.5.2 Schéma zapojenia Ovládací diel
1 RS-485 rozhrania
2 IO-Interface
3 IO-Interface (Rezerva)
4 Micro-SD karta
5 Napájanie 10 V
Číslo
Signál
svorky
1 A
Rozhranie RS-485
2 B
S1 Sieť
3 GND S1
4 A
Rozhranie RS-485
5 B
S2 Moduly: Rozširovací a
komunikačný modul
6 GND S2
7 +5 V
IO-Interface: Rozhranie k
8 R × D
základnej doske plošných
9 T × D
spojov
10 GND IO1
11 +5 V
IO-Interface: Rozhranie k
12 R × D
základnej doske plošných
spojov
13 T × D
(Rezerva)
14 GND IO2
Funkcia Kabeláž
zo strany
konštrukcie,
opcia
z výroby
---
z výroby
z výroby
6 Analógové výstupy pre tlak a
úroveň
7 Priehradka pre batérie
Napájacie napätie Zbernica
8
Moduly
9 DIP spínač 2
10 DIP spínač 1
Funkcia Kabeláž
Zo strany
konštrukcie
Zo strany
konštrukcie
Z výroby
---
Variomat 140 — 25.09.2020 - Rev. A
Číslo
Signál
svorky
15
10 V~
16 Napájanie 10 V
17 FE
18 Y2PE
(tienenie)
Analógové výstupy: Tlak a
19 Tlak
úroveň
20 GNDA
Štandard 4 – 20 mA
21 Úroveň
22 GNDA
7.5.3 Rozhranie RS-485
Cez RS-485 rozhrania S1 a S2 sa môžu vyžiadať všetky informácie riadenia a
môžu sa využiť pre komunikáciu s riadiacimi centrálami alebo inými prístrojmi.
• S1 rozhranie
– Tu sa smie prevádzkovať maximálne 10 prístrojov v zapojení Master
Slave cez toto rozhranie.
• S2 rozhranie
– Tlak „PIS" a úroveň „LIS".
– Prevádzkové stavy čerpadiel „PU".
– Prevádzkové stavy guľového kohúta motora / magnetického ventilu.
– Hodnoty kontaktného vodomeru „FQIRA +".
– Všetky hlásenia.
– Všetky záznamy pamäte chýb.
Pre komunikáciu rozhraní sú k dispozícii zbernicové moduly ako voliteľné
príslušenstvo.
 Upozornenie!
Vyžiadajte si protokol rozhrania RS-485, detaily k prípojkám ako aj
informácie k ponúkanému príslušenstvu podľa potreby zákazníckeho
servisu podniku firmy Reflex.
7.5.3.1 Prípojka rozhrania RS-485
Základná doska plošných spojov riadenia Control Touch.
1 Pripojovacie svorky pre spojenie RS-485
2 DIP-spínač 1
Postupujte nasledovne:
1. Pripojte spojenie RS-485 pomocou tieneného kábla na základnú dosku
plošných spojov.
• S 1
– Svorka 1 (A+)
– Svorka 2 (B-)
– Svorka 3 (GND)
2. Pripojte z jednej strany tienenie kábla.
• Svorka 18
3. Na základnej doske plošných spojov aktivujte ukončovací odpor.
• DIP-spínač 1
 Upozornenie!
Aktivujte ukončovací odpor, keď prístroj stojí na začiatku alebo na konci
siete RS-485.
7.6 Potvrdenie o montáži a potvrdenie o uvedení do prevádzky
 Upozornenie!
Potvrdenie o montáži a potvrdenie o uvedení do prevádzky sa nachádza
na konci návodu na obsluhu.
Montáž
Funkcia Kabeláž
Z výroby
Zo strany
konštrukcie
