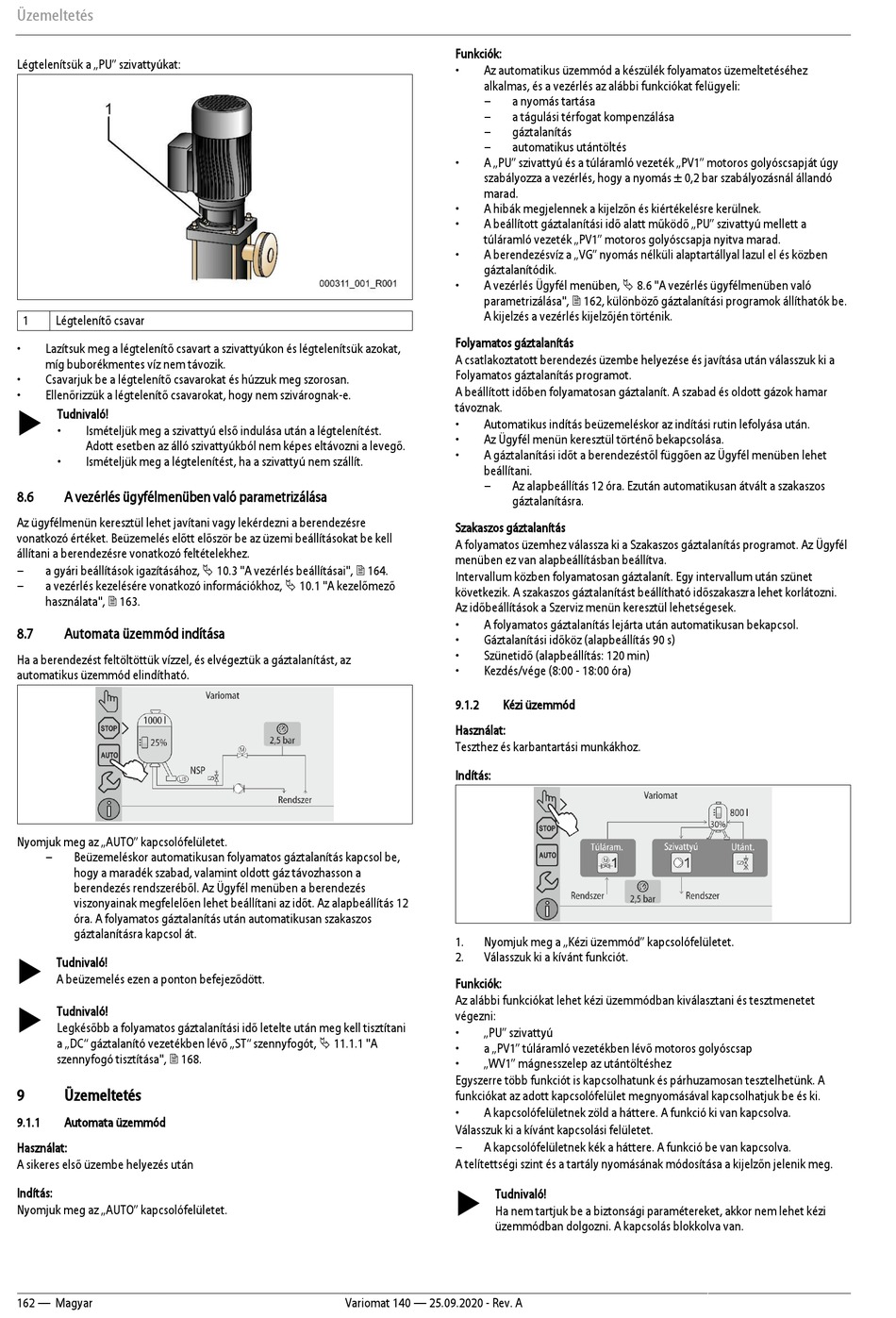

Üzemeltetés
Légtelenítsük a „PU" szivattyúkat:
1
Légtelenítő csavar
•
Lazítsuk meg a légtelenítő csavart a szivattyúkon és légtelenítsük azokat,
míg buborékmentes víz nem távozik.
•
Csavarjuk be a légtelenítő csavarokat és húzzuk meg szorosan.
•
Ellenőrizzük a légtelenítő csavarokat, hogy nem szivárognak-e.
Tudnivaló!
•
Ismételjük meg a szivattyú első indulása után a légtelenítést.
Adott esetben az álló szivattyúkból nem képes eltávozni a levegő.
•
Ismételjük meg a légtelenítést, ha a szivattyú nem szállít.
8.6
A vezérlés ügyfélmenüben való parametrizálása
Az ügyfélmenün keresztül lehet javítani vagy lekérdezni a berendezésre
vonatkozó értéket. Beüzemelés előtt először be az üzemi beállításokat be kell
állítani a berendezésre vonatkozó feltételekhez.
–
a gyári beállítások igazításához, 10.3 "A vezérlés beállításai", 164.
a vezérlés kezelésére vonatkozó információkhoz, 10.1 "A kezelőmező
–
használata", 163.
8.7
Automata üzemmód indítása
Ha a berendezést feltöltöttük vízzel, és elvégeztük a gáztalanítást, az
automatikus üzemmód elindítható.
Nyomjuk meg az „AUTO" kapcsolófelületet.
–
Beüzemeléskor automatikusan folyamatos gáztalanítás kapcsol be,
hogy a maradék szabad, valamint oldott gáz távozhasson a
berendezés rendszeréből. Az Ügyfél menüben a berendezés
viszonyainak megfelelően lehet beállítani az időt. Az alapbeállítás 12
óra. A folyamatos gáztalanítás után automatikusan szakaszos
gáztalanításra kapcsol át.
Tudnivaló!
A beüzemelés ezen a ponton befejeződött.
Tudnivaló!
Legkésőbb a folyamatos gáztalanítási idő letelte után meg kell tisztítani
a „DC" gáztalanító vezetékben lévő „ST" szennyfogót, 11.1.1 "A
szennyfogó tisztítása", 168.
9
Üzemeltetés
9.1.1
Automata üzemmód
Használat:
A sikeres első üzembe helyezés után
Indítás:
Nyomjuk meg az „AUTO" kapcsolófelületet.
162 — Magyar
Funkciók:
•
Az automatikus üzemmód a készülék folyamatos üzemeltetéséhez
alkalmas, és a vezérlés az alábbi funkciókat felügyeli:
–
a nyomás tartása
–
a tágulási térfogat kompenzálása
–
gáztalanítás
–
automatikus utántöltés
•
A „PU" szivattyú és a túláramló vezeték „PV1" motoros golyóscsapját úgy
szabályozza a vezérlés, hogy a nyomás ± 0,2 bar szabályozásnál állandó
marad.
•
A hibák megjelennek a kijelzőn és kiértékelésre kerülnek.
•
A beállított gáztalanítási idő alatt működő „PU" szivattyú mellett a
túláramló vezeték „PV1" motoros golyóscsapja nyitva marad.
•
A berendezésvíz a „VG" nyomás nélküli alaptartállyal lazul el és közben
gáztalanítódik.
A vezérlés Ügyfél menüben, 8.6 "A vezérlés ügyfélmenüben való
•
parametrizálása", 162, különböző gáztalanítási programok állíthatók be.
A kijelzés a vezérlés kijelzőjén történik.
Folyamatos gáztalanítás
A csatlakoztatott berendezés üzembe helyezése és javítása után válasszuk ki a
Folyamatos gáztalanítás programot.
A beállított időben folyamatosan gáztalanít. A szabad és oldott gázok hamar
távoznak.
•
Automatikus indítás beüzemeléskor az indítási rutin lefolyása után.
•
Az Ügyfél menün keresztül történő bekapcsolása.
•
A gáztalanítási időt a berendezéstől függően az Ügyfél menüben lehet
beállítani.
–
Az alapbeállítás 12 óra. Ezután automatikusan átvált a szakaszos
gáztalanításra.
Szakaszos gáztalanítás
A folyamatos üzemhez válassza ki a Szakaszos gáztalanítás programot. Az Ügyfél
menüben ez van alapbeállításban beállítva.
Intervallum közben folyamatosan gáztalanít. Egy intervallum után szünet
következik. A szakaszos gáztalanítást beállítható időszakaszra lehet korlátozni.
Az időbeállítások a Szerviz menün keresztül lehetségesek.
•
A folyamatos gáztalanítás lejárta után automatikusan bekapcsol.
•
Gáztalanítási időköz (alapbeállítás 90 s)
•
Szünetidő (alapbeállítás: 120 min)
•
Kezdés/vége (8:00 - 18:00 óra)
9.1.2
Kézi üzemmód
Használat:
Teszthez és karbantartási munkákhoz.
Indítás:
1.
Nyomjuk meg a „Kézi üzemmód" kapcsolófelületet.
2.
Válasszuk ki a kívánt funkciót.
Funkciók:
Az alábbi funkciókat lehet kézi üzemmódban kiválasztani és tesztmenetet
végezni:
•
„PU" szivattyú
•
a „PV1" túláramló vezetékben lévő motoros golyóscsap
•
„WV1" mágnesszelep az utántöltéshez
Egyszerre több funkciót is kapcsolhatunk és párhuzamosan tesztelhetünk. A
funkciókat az adott kapcsolófelület megnyomásával kapcsolhatjuk be és ki.
•
A kapcsolófelületnek zöld a háttere. A funkció ki van kapcsolva.
Válasszuk ki a kívánt kapcsolási felületet.
–
A kapcsolófelületnek kék a háttere. A funkció be van kapcsolva.
A telítettségi szint és a tartály nyomásának módosítása a kijelzőn jelenik meg.
Tudnivaló!
Ha nem tartjuk be a biztonsági paramétereket, akkor nem lehet kézi
üzemmódban dolgozni. A kapcsolás blokkolva van.
Variomat 140 — 25.09.2020 - Rev. A
