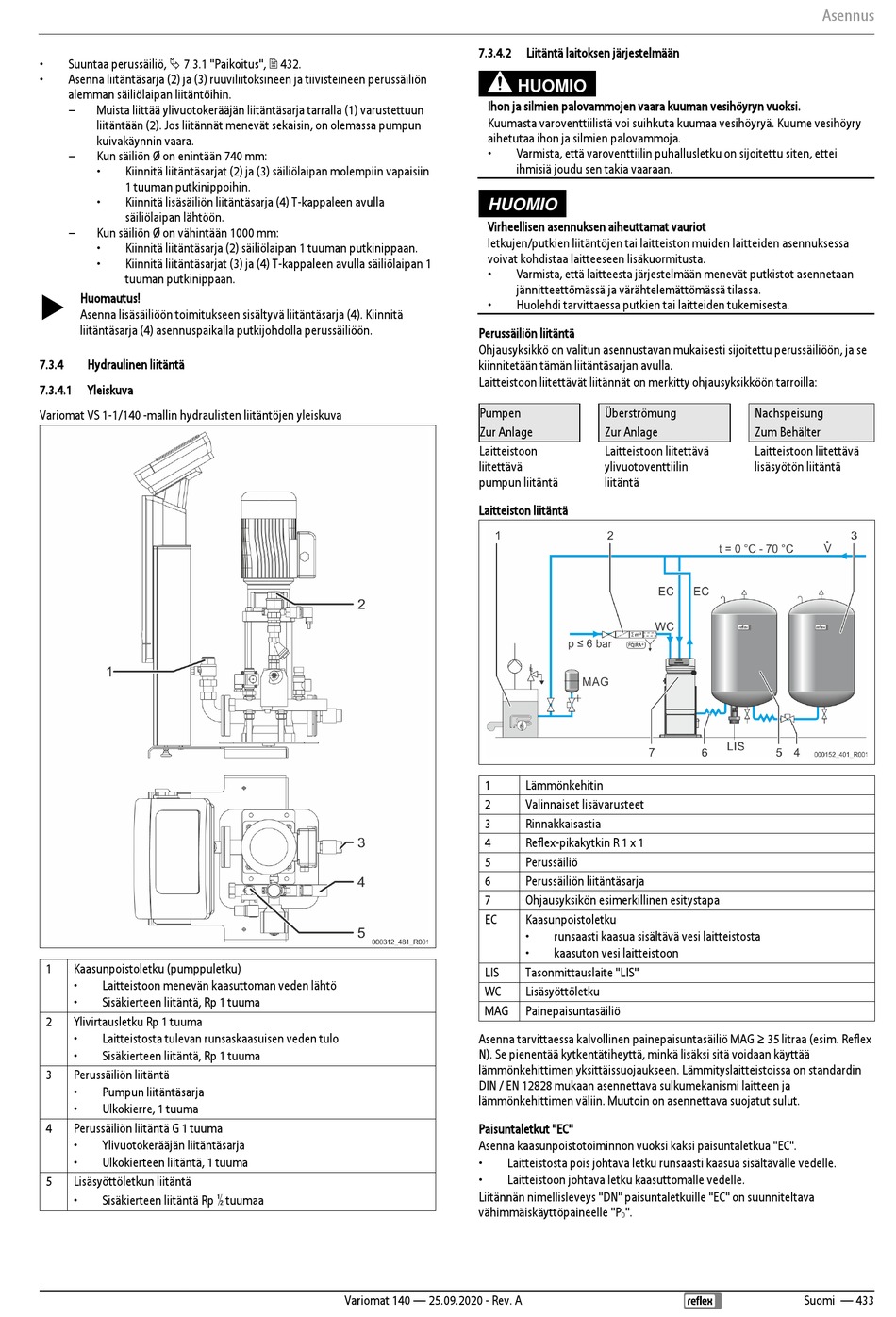

Suuntaa perussäiliö, 7.3.1 "Paikoitus", 432.
•
Asenna liitäntäsarja (2) ja (3) ruuviliitoksineen ja tiivisteineen perussäiliön
alemman säiliölaipan liitäntöihin.
–
Muista liittää ylivuotokerääjän liitäntäsarja tarralla (1) varustettuun
liitäntään (2). Jos liitännät menevät sekaisin, on olemassa pumpun
kuivakäynnin vaara.
–
Kun säiliön Ø on enintään 740 mm:
•
Kiinnitä liitäntäsarjat (2) ja (3) säiliölaipan molempiin vapaisiin
1 tuuman putkinippoihin.
•
Kiinnitä lisäsäiliön liitäntäsarja (4) T-kappaleen avulla
säiliölaipan lähtöön.
–
Kun säiliön Ø on vähintään 1000 mm:
•
Kiinnitä liitäntäsarja (2) säiliölaipan 1 tuuman putkinippaan.
•
Kiinnitä liitäntäsarjat (3) ja (4) T-kappaleen avulla säiliölaipan 1
tuuman putkinippaan.
Huomautus!
Asenna lisäsäiliöön toimitukseen sisältyvä liitäntäsarja (4). Kiinnitä
liitäntäsarja (4) asennuspaikalla putkijohdolla perussäiliöön.
7.3.4
Hydraulinen liitäntä
7.3.4.1
Yleiskuva
Variomat VS 1-1/140 -mallin hydraulisten liitäntöjen yleiskuva
1
Kaasunpoistoletku (pumppuletku)
•
Laitteistoon menevän kaasuttoman veden lähtö
•
Sisäkierteen liitäntä, Rp 1 tuuma
2
Ylivirtausletku Rp 1 tuuma
•
Laitteistosta tulevan runsaskaasuisen veden tulo
•
Sisäkierteen liitäntä, Rp 1 tuuma
3
Perussäiliön liitäntä
•
Pumpun liitäntäsarja
•
Ulkokierre, 1 tuuma
4
Perussäiliön liitäntä G 1 tuuma
•
Ylivuotokerääjän liitäntäsarja
•
Ulkokierteen liitäntä, 1 tuuma
5
Lisäsyöttöletkun liitäntä
•
Sisäkierteen liitäntä Rp ½ tuumaa
7.3.4.2
Ihon ja silmien palovammojen vaara kuuman vesihöyryn vuoksi.
Kuumasta varoventtiilistä voi suihkuta kuumaa vesihöyryä. Kuume vesihöyry
aihetutaa ihon ja silmien palovammoja.
•
HUOMIO
Virheellisen asennuksen aiheuttamat vauriot
letkujen/putkien liitäntöjen tai laitteiston muiden laitteiden asennuksessa
voivat kohdistaa laitteeseen lisäkuormitusta.
•
•
Perussäiliön liitäntä
Ohjausyksikkö on valitun asennustavan mukaisesti sijoitettu perussäiliöön, ja se
kiinnitetään tämän liitäntäsarjan avulla.
Laitteistoon liitettävät liitännät on merkitty ohjausyksikköön tarroilla:
Pumpen
Zur Anlage
Laitteistoon
liitettävä
pumpun liitäntä
Laitteiston liitäntä
1
2
3
4
5
6
7
EC
LIS
WC
MAG
Asenna tarvittaessa kalvollinen painepaisuntasäiliö MAG ≥ 35 litraa (esim. Reflex
N). Se pienentää kytkentätiheyttä, minkä lisäksi sitä voidaan käyttää
lämmönkehittimen yksittäissuojaukseen. Lämmityslaitteistoissa on standardin
DIN / EN 12828 mukaan asennettava sulkumekanismi laitteen ja
lämmönkehittimen väliin. Muutoin on asennettava suojatut sulut.
Paisuntaletkut "EC"
Asenna kaasunpoistotoiminnon vuoksi kaksi paisuntaletkua "EC".
•
Laitteistosta pois johtava letku runsaasti kaasua sisältävälle vedelle.
•
Laitteistoon johtava letku kaasuttomalle vedelle.
Liitännän nimellisleveys "DN" paisuntaletkuille "EC" on suunniteltava
vähimmäiskäyttöpaineelle "P
Variomat 140 — 25.09.2020 - Rev. A
Liitäntä laitoksen järjestelmään
HUOMIO
Varmista, että varoventtiilin puhallusletku on sijoitettu siten, ettei
ihmisiä joudu sen takia vaaraan.
Varmista, että laitteesta järjestelmään menevät putkistot asennetaan
jännitteettömässä ja värähtelemättömässä tilassa.
Huolehdi tarvittaessa putkien tai laitteiden tukemisesta.
Überströmung
Zur Anlage
Laitteistoon liitettävä
ylivuotoventtiilin
liitäntä
Lämmönkehitin
Valinnaiset lisävarusteet
Rinnakkaisastia
Reflex-pikakytkin R 1 x 1
Perussäiliö
Perussäiliön liitäntäsarja
Ohjausyksikön esimerkillinen esitystapa
Kaasunpoistoletku
•
runsaasti kaasua sisältävä vesi laitteistosta
•
kaasuton vesi laitteistoon
Tasonmittauslaite "LIS"
Lisäsyöttöletku
Painepaisuntasäiliö
".
0
Asennus
Nachspeisung
Zum Behälter
Laitteistoon liitettävä
lisäsyötön liitäntä
Suomi — 433
