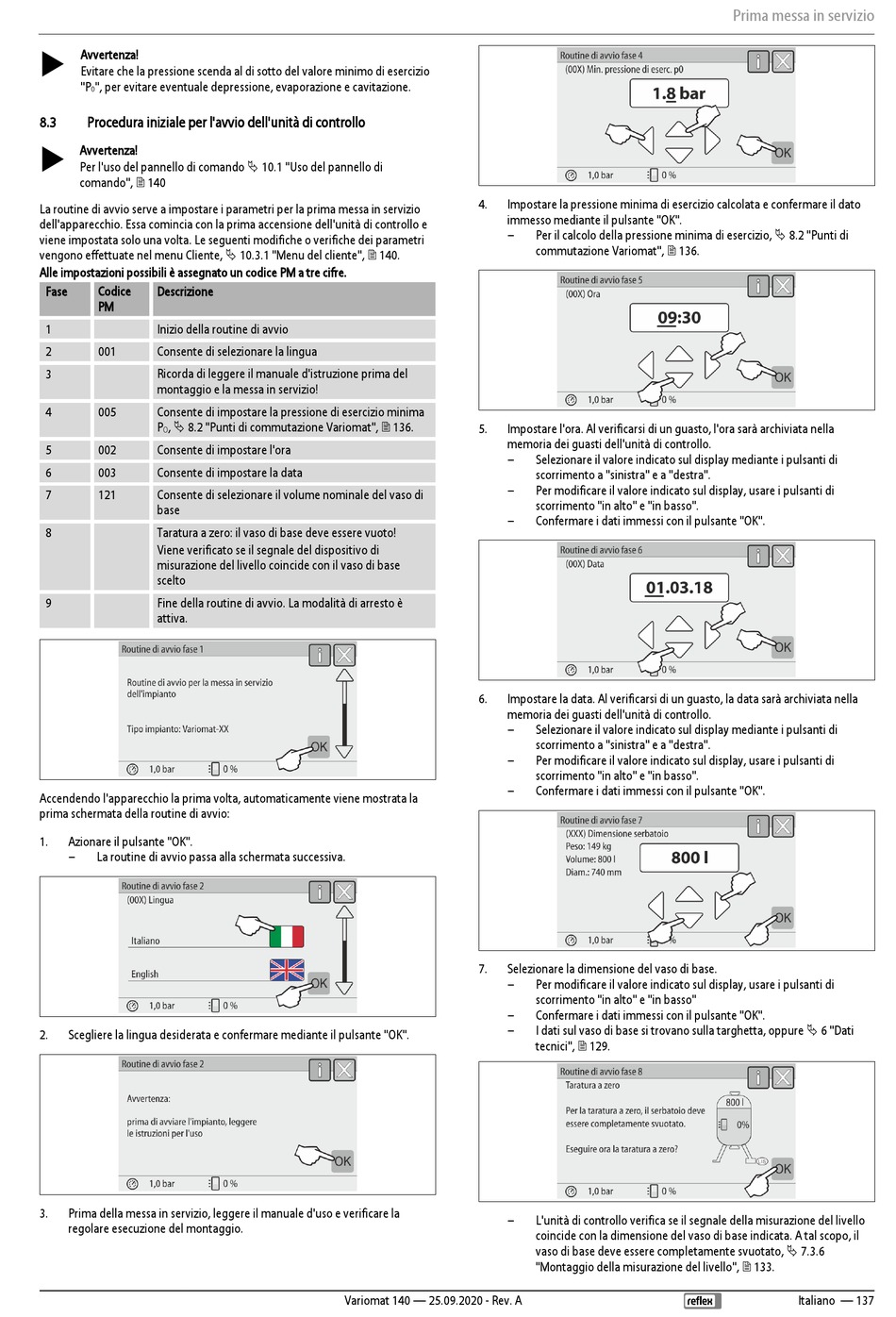

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 137

 Avvertenza!
Evitare che la pressione scenda al di sotto del valore minimo di esercizio
"P ", per evitare eventuale depressione, evaporazione e cavitazione.
0
8.3 Procedura iniziale per l'avvio dell'unità di controllo
 Avvertenza!
Per l'uso del pannello di comando  10.1 "Uso del pannello di
comando",  140
La routine di avvio serve a impostare i parametri per la prima messa in servizio
dell'apparecchio. Essa comincia con la prima accensione dell'unità di controllo e
viene impostata solo una volta. Le seguenti modifiche o verifiche dei parametri
vengono effettuate nel menu Cliente,  10.3.1 "Menu del cliente",  140.
Alle impostazioni possibili è assegnato un codice PM a tre cifre.
Fase Codice Descrizione
PM
1 Inizio della routine di avvio
2 001 Consente di selezionare la lingua
3 Ricorda di leggere il manuale d'istruzione prima del
montaggio e la messa in servizio!
4 005 Consente di impostare la pressione di esercizio minima
,  8.2 "Punti di commutazione Variomat",  136.
P
O
5 002 Consente di impostare l'ora
6 003 Consente di impostare la data
7 121 Consente di selezionare il volume nominale del vaso di
base
8 Taratura a zero: il vaso di base deve essere vuoto!
Viene verificato se il segnale del dispositivo di
misurazione del livello coincide con il vaso di base
scelto
Fine della routine di avvio. La modalità di arresto è
9
attiva.
Accendendo l'apparecchio la prima volta, automaticamente viene mostrata la
prima schermata della routine di avvio:
1. Azionare il pulsante "OK".
– La routine di avvio passa alla schermata successiva.
2. Scegliere la lingua desiderata e confermare mediante il pulsante "OK".
3. Prima della messa in servizio, leggere il manuale d'uso e verificare la
regolare esecuzione del montaggio.
4. Impostare la pressione minima di esercizio calcolata e confermare il dato
immesso mediante il pulsante "OK".
–
5. Impostare l'ora. Al verificarsi di un guasto, l'ora sarà archiviata nella
memoria dei guasti dell'unità di controllo.
–
–
–
6. Impostare la data. Al verificarsi di un guasto, la data sarà archiviata nella
memoria dei guasti dell'unità di controllo.
–
–
–
7. Selezionare la dimensione del vaso di base.
–
–
–
–
Variomat 140 — 25.09.2020 - Rev. A
Per il calcolo della pressione minima di esercizio,  8.2 "Punti di
commutazione Variomat",  136.
Selezionare il valore indicato sul display mediante i pulsanti di
scorrimento a "sinistra" e a "destra".
Per modificare il valore indicato sul display, usare i pulsanti di
scorrimento "in alto" e "in basso".
Confermare i dati immessi con il pulsante "OK".
Selezionare il valore indicato sul display mediante i pulsanti di
scorrimento a "sinistra" e a "destra".
Per modificare il valore indicato sul display, usare i pulsanti di
scorrimento "in alto" e "in basso".
Confermare i dati immessi con il pulsante "OK".
Per modificare il valore indicato sul display, usare i pulsanti di
scorrimento "in alto" e "in basso"
Confermare i dati immessi con il pulsante "OK".
I dati sul vaso di base si trovano sulla targhetta, oppure  6 "Dati
tecnici",  129.
L'unità di controllo verifica se il segnale della misurazione del livello
coincide con la dimensione del vaso di base indicata. A tal scopo, il
vaso di base deve essere completamente svuotato,  7.3.6
"Montaggio della misurazione del livello",  133.
Prima messa in servizio
Italiano — 137
