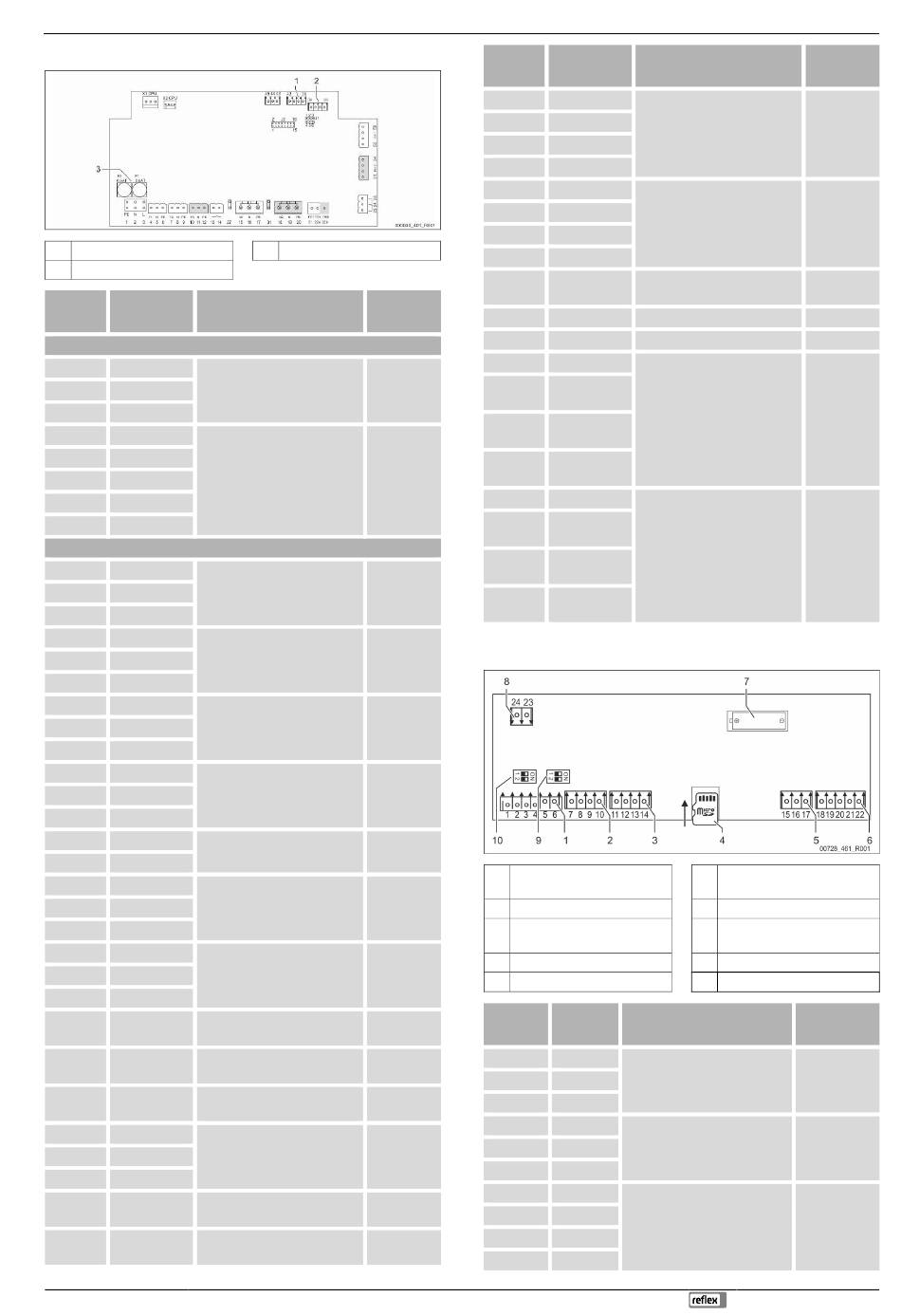

7.5.1 Klemmenplan Anschlussteil
1 Druck
2 Niveau
Klemmen-
Signal
nummer
Einspeisung
X0/1 L
Einspeisung 230 V, maximal
X0/2 N
16 A
X0/3 PE
X0/1 L1
X0/2 L2
Einspeisung 400 V, maximal
X0/3 L3
20 A
X0/4 N
X0/5 PE
Platine
1 PE
2 N Spannungsversorgung
3 L
4 Y1
Magnetventil für die
5 N
Nachspeisung WV
6 PE
7 Y2
Überströmventil PV 1
8 N (Motorkugelhahn oder
Magnetventil)
9 PE
10 Y3
Überströmventil PV 2
11 N (Motorkugelhahn oder
Magnetventil)
12 PE
13
Meldung Trockenlaufschutz
(potenzialfrei)
14
15 M1
16 N Pumpe PU 1
17 PE
18 M2
19 N Pumpe PU 2
20 PE
21 FB1 Spannungsüberwachung
Pumpe 1
22a FB2a Spannungsüberwachung
Pumpe 2
22b FB2b Externe Nachspeiseanforderung
zusammen mit 22a
23 NC
24 COM Sammelmeldung (potenzialfrei)
25 NO
27 M1 Flachstecker für Einspeisung
Pumpe 1
31 M2 Flachstecker für Einspeisung
Pumpe 2
3 Sicherungen
Funktion Verkabelung
Bauseits
Bauseits
werksseitig
bauseits,
Option
--
---
bauseits,
Option
werksseitig
werksseitig
werksseitig
werksseitig
werksseitig
bauseits,
Option
werksseitig
werksseitig
Variomat 140 — 25.09.2020 - Rev. A
Klemmen-
Signal
nummer
35 +18 V (blau)
Analogeingang Niveaumessung
36 GND
LIS
37 AE (braun)
am Grundgefäß
38 PE (Schirm)
39 +18 V (blau)
40 GND
Analogeingang Druck PIS
am Grundgefäß
41 AE (braun)
42 PE (Schirm)
43 +24 V
Digitale Eingänge
44 E1 E1: Kontaktwasserzähler
45 E2 E2: Wassermangelschalter
51 GND
52 +24 V
(Versorgung)
Überströmventil PV 2
(Motorkugelhahn), nur bei
53 0 - 10 V
VS 1-2
(Stellgröße)
0 - 10 V
54
(Rückmeldung)
55 GND
56 +24 V
(Versorgung)
Überströmventil PV 1
57 0 - 10 V
(Motorkugelhahn)
(Stellgröße)
58 0 - 10 V
(Rückmeldung)
7.5.2 Klemmenplan Bedienteil
1 RS-485 Schnittstellen
2 IO-Interface
3 IO-Interface (Reserve)
4 Micro-SD-Karte
5 Einspeisung 10 V
Klemmen-
Signal
nummer
1 A
Schnittstelle RS-485
2 B
S1 Vernetzung
3 GND S1
4 A
Schnittstelle RS-485
5 B
S2 Module: Erweiterungs- oder
Kommunikationsmodul
6 GND S2
7 +5 V
8 R × D
IO-Interface: Schnittstelle zur
Grundplatine
9 T × D
10 GND IO1
Montage
Funktion Verkabelung
bauseits
bauseits,
Option
bauseits,
Option
werksseitig
---
werksseitig
werksseitig
6 Analogausgänge für Druck
und Niveau
7 Batteriefach
Versorgungsspannung Bus
8
Module
9 DIP-Schalter 2
10 DIP-Schalter 1
Funktion Verkabelung
Bauseits
Bauseits
Werkseitig
