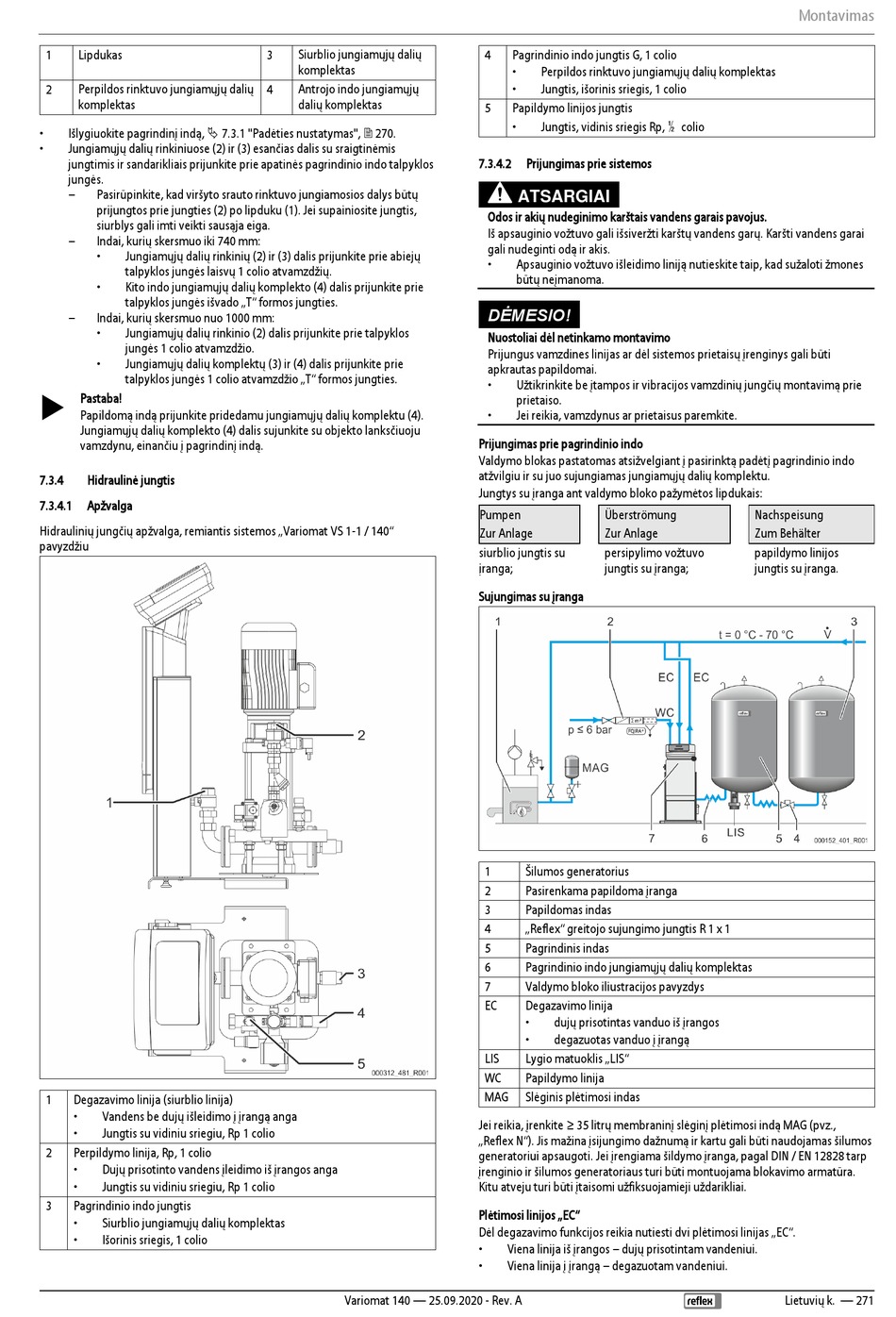

1 Lipdukas
Perpildos rinktuvo jungiamųjų dalių
2
komplektas
• Išlygiuokite pagrindinį indą,  7.3.1 "Padėties nustatymas",  270.
• Jungiamųjų dalių rinkiniuose (2) ir (3) esančias dalis su sraigtinėmis
jungtimis ir sandarikliais prijunkite prie apatinės pagrindinio indo talpyklos
jungės.
– Pasirūpinkite, kad viršyto srauto rinktuvo jungiamosios dalys būtų
prijungtos prie jungties (2) po lipduku (1). Jei supainiosite jungtis,
siurblys gali imti veikti sausąja eiga.
– Indai, kurių skersmuo iki 740 mm:
• Jungiamųjų dalių rinkinių (2) ir (3) dalis prijunkite prie abiejų
talpyklos jungės laisvų 1 colio atvamzdžių.
• Kito indo jungiamųjų dalių komplekto (4) dalis prijunkite prie
talpyklos jungės išvado „T" formos jungties.
– Indai, kurių skersmuo nuo 1000 mm:
• Jungiamųjų dalių rinkinio (2) dalis prijunkite prie talpyklos
jungės 1 colio atvamzdžio.
• Jungiamųjų dalių komplektų (3) ir (4) dalis prijunkite prie
talpyklos jungės 1 colio atvamzdžio „T" formos jungties.
 Pastaba!
Papildomą indą prijunkite pridedamu jungiamųjų dalių komplektu (4).
Jungiamųjų dalių komplekto (4) dalis sujunkite su objekto lanksčiuoju
vamzdynu, einančiu į pagrindinį indą.
7.3.4 Hidraulinė jungtis
7.3.4.1 Apžvalga
Hidraulinių jungčių apžvalga, remiantis sistemos „Variomat VS 1-1 / 140"
pavyzdžiu
1 Degazavimo linija (siurblio linija)
• Vandens be dujų išleidimo į įrangą anga
• Jungtis su vidiniu sriegiu, Rp 1 colio
2 Perpildymo linija, Rp, 1 colio
• Dujų prisotinto vandens įleidimo iš įrangos anga
• Jungtis su vidiniu sriegiu, Rp 1 colio
3 Pagrindinio indo jungtis
• Siurblio jungiamųjų dalių komplektas
• Išorinis sriegis, 1 colio
3 Siurblio jungiamųjų dalių
komplektas
Antrojo indo jungiamųjų
4
dalių komplektas
Variomat 140 — 25.09.2020 - Rev. A
4 Pagrindinio indo jungtis G, 1 colio
• Perpildos rinktuvo jungiamųjų dalių komplektas
• Jungtis, išorinis sriegis, 1 colio
5 Papildymo linijos jungtis
• Jungtis, vidinis sriegis Rp, ½ colio
7.3.4.2 Prijungimas prie sistemos
ATSARGIAI
Odos ir akių nudeginimo karštais vandens garais pavojus.
Iš apsauginio vožtuvo gali išsiveržti karštų vandens garų. Karšti vandens garai
gali nudeginti odą ir akis.
• Apsauginio vožtuvo išleidimo liniją nutieskite taip, kad sužaloti žmones
būtų neįmanoma.
DĖMESIO!
Nuostoliai dėl netinkamo montavimo
Prijungus vamzdines linijas ar dėl sistemos prietaisų įrenginys gali būti
apkrautas papildomai.
• Užtikrinkite be įtampos ir vibracijos vamzdinių jungčių montavimą prie
prietaiso.
• Jei reikia, vamzdynus ar prietaisus paremkite.
Prijungimas prie pagrindinio indo
Valdymo blokas pastatomas atsižvelgiant į pasirinktą padėtį pagrindinio indo
atžvilgiu ir su juo sujungiamas jungiamųjų dalių komplektu.
Jungtys su įranga ant valdymo bloko pažymėtos lipdukais:
Pumpen Überströmung
Zur Anlage Zur Anlage
siurblio jungtis su persipylimo vožtuvo
įranga; jungtis su įranga;
Sujungimas su įranga
1 Šilumos generatorius
2 Pasirenkama papildoma įranga
3 Papildomas indas
4 „Reflex" greitojo sujungimo jungtis R 1 x 1
5 Pagrindinis indas
6 Pagrindinio indo jungiamųjų dalių komplektas
7 Valdymo bloko iliustracijos pavyzdys
EC Degazavimo linija
• dujų prisotintas vanduo iš įrangos
• degazuotas vanduo į įrangą
LIS Lygio matuoklis „LIS"
WC Papildymo linija
MAG Slėginis plėtimosi indas
Jei reikia, įrenkite ≥ 35 litrų membraninį slėginį plėtimosi indą MAG (pvz.,
„Reflex N"). Jis mažina įsijungimo dažnumą ir kartu gali būti naudojamas šilumos
generatoriui apsaugoti. Jei įrengiama šildymo įranga, pagal DIN / EN 12828 tarp
įrenginio ir šilumos generatoriaus turi būti montuojama blokavimo armatūra.
Kitu atveju turi būti įtaisomi užfiksuojamieji uždarikliai.
Plėtimosi linijos „EC"
Dėl degazavimo funkcijos reikia nutiesti dvi plėtimosi linijas „EC".
• Viena linija iš įrangos – dujų prisotintam vandeniui.
• Viena linija į įrangą – degazuotam vandeniui.
Montavimas
Nachspeisung
Zum Behälter
papildymo linijos
jungtis su įranga.
