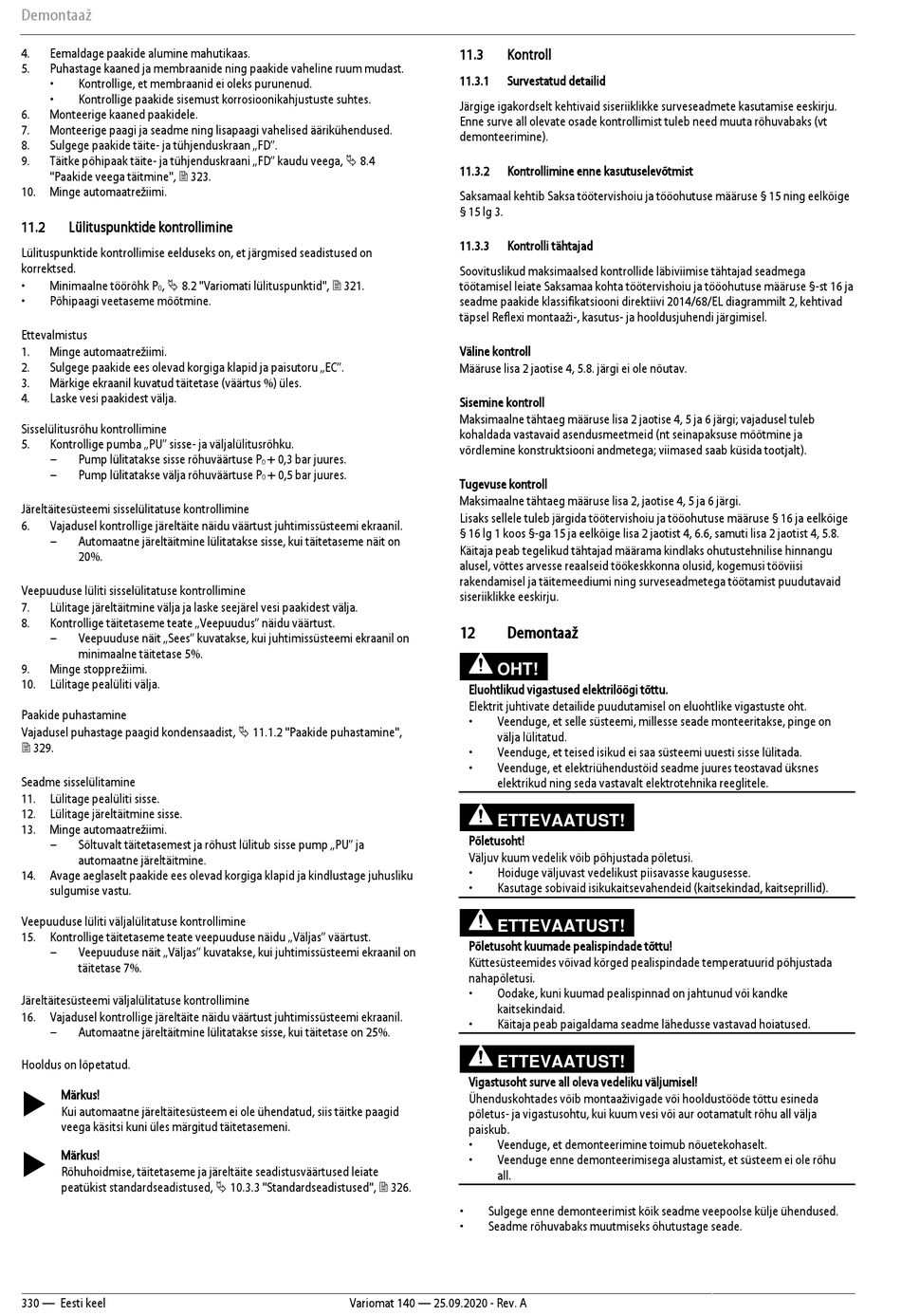

Demontaaž
4. Eemaldage paakide alumine mahutikaas.
5. Puhastage kaaned ja membraanide ning paakide vaheline ruum mudast.
• Kontrollige, et membraanid ei oleks purunenud.
• Kontrollige paakide sisemust korrosioonikahjustuste suhtes.
6. Monteerige kaaned paakidele.
7. Monteerige paagi ja seadme ning lisapaagi vahelised äärikühendused.
8. Sulgege paakide täite- ja tühjenduskraan „FD".
9. Täitke põhipaak täite- ja tühjenduskraani „FD" kaudu veega,  8.4
"Paakide veega täitmine",  323.
10. Minge automaatrežiimi.
11.2 Lülituspunktide kontrollimine
Lülituspunktide kontrollimise eelduseks on, et järgmised seadistused on
korrektsed.
• Minimaalne töörõhk P ,  8.2 "Variomati lülituspunktid",  321.
0
• Põhipaagi veetaseme mõõtmine.
Ettevalmistus
1. Minge automaatrežiimi.
2. Sulgege paakide ees olevad korgiga klapid ja paisutoru „EC".
3. Märkige ekraanil kuvatud täitetase (väärtus %) üles.
4. Laske vesi paakidest välja.
Sisselülitusrõhu kontrollimine
5. Kontrollige pumba „PU" sisse- ja väljalülitusrõhku.
– Pump lülitatakse sisse rõhuväärtuse P
– Pump lülitatakse välja rõhuväärtuse P
Järeltäitesüsteemi sisselülitatuse kontrollimine
6. Vajadusel kontrollige järeltäite näidu väärtust juhtimissüsteemi ekraanil.
– Automaatne järeltäitmine lülitatakse sisse, kui täitetaseme näit on
20%.
Veepuuduse lüliti sisselülitatuse kontrollimine
7. Lülitage järeltäitmine välja ja laske seejärel vesi paakidest välja.
8. Kontrollige täitetaseme teate „Veepuudus" näidu väärtust.
– Veepuuduse näit „Sees" kuvatakse, kui juhtimissüsteemi ekraanil on
minimaalne täitetase 5%.
9. Minge stopprežiimi.
10. Lülitage pealüliti välja.
Paakide puhastamine
Vajadusel puhastage paagid kondensaadist,  11.1.2 "Paakide puhastamine",
 329.
Seadme sisselülitamine
11. Lülitage pealüliti sisse.
12. Lülitage järeltäitmine sisse.
13. Minge automaatrežiimi.
– Sõltuvalt täitetasemest ja rõhust lülitub sisse pump „PU" ja
automaatne järeltäitmine.
14. Avage aeglaselt paakide ees olevad korgiga klapid ja kindlustage juhusliku
sulgumise vastu.
Veepuuduse lüliti väljalülitatuse kontrollimine
15. Kontrollige täitetaseme teate veepuuduse näidu „Väljas" väärtust.
– Veepuuduse näit „Väljas" kuvatakse, kui juhtimissüsteemi ekraanil on
täitetase 7%.
Järeltäitesüsteemi väljalülitatuse kontrollimine
16. Vajadusel kontrollige järeltäite näidu väärtust juhtimissüsteemi ekraanil.
– Automaatne järeltäitmine lülitatakse sisse, kui täitetase on 25%.
Hooldus on lõpetatud.
 Märkus!
Kui automaatne järeltäitesüsteem ei ole ühendatud, siis täitke paagid
veega käsitsi kuni üles märgitud täitetasemeni.

Märkus!
Rõhuhoidmise, täitetaseme ja järeltäite seadistusväärtused leiate
peatükist standardseadistused,  10.3.3 "Standardseadistused",  326.
330 — Eesti keel
+ 0,3 bar juures.
0
+ 0,5 bar juures.
0
Variomat 140 — 25.09.2020 - Rev. A
11.3 Kontroll
11.3.1 Survestatud detailid
Järgige igakordselt kehtivaid siseriiklikke surveseadmete kasutamise eeskirju.
Enne surve all olevate osade kontrollimist tuleb need muuta rõhuvabaks (vt
demonteerimine).
11.3.2 Kontrollimine enne kasutuselevõtmist
Saksamaal kehtib Saksa töötervishoiu ja tööohutuse määruse § 15 ning eelkõige
§ 15 lg 3.
11.3.3 Kontrolli tähtajad
Soovituslikud maksimaalsed kontrollide läbiviimise tähtajad seadmega
töötamisel leiate Saksamaa kohta töötervishoiu ja tööohutuse määruse §-st 16 ja
seadme paakide klassifikatsiooni direktiivi 2014/68/EL diagrammilt 2, kehtivad
täpsel Reflexi montaaži-, kasutus- ja hooldusjuhendi järgimisel.
Väline kontroll
Määruse lisa 2 jaotise 4, 5.8. järgi ei ole nõutav.
Sisemine kontroll
Maksimaalne tähtaeg määruse lisa 2 jaotise 4, 5 ja 6 järgi; vajadusel tuleb
kohaldada vastavaid asendusmeetmeid (nt seinapaksuse mõõtmine ja
võrdlemine konstruktsiooni andmetega; viimased saab küsida tootjalt).
Tugevuse kontroll
Maksimaalne tähtaeg määruse lisa 2, jaotise 4, 5 ja 6 järgi.
Lisaks sellele tuleb järgida töötervishoiu ja tööohutuse määruse § 16 ja eelkõige
§ 16 lg 1 koos §-ga 15 ja eelkõige lisa 2 jaotist 4, 6.6, samuti lisa 2 jaotist 4, 5.8.
Käitaja peab tegelikud tähtajad määrama kindlaks ohutustehnilise hinnangu
alusel, võttes arvesse reaalseid töökeskkonna olusid, kogemusi tööviisi
rakendamisel ja täitemeediumi ning surveseadmetega töötamist puudutavaid
siseriiklikke eeskirju.
12 Demontaaž
OHT!
Eluohtlikud vigastused elektrilöögi tõttu.
Elektrit juhtivate detailide puudutamisel on eluohtlike vigastuste oht.
• Veenduge, et selle süsteemi, millesse seade monteeritakse, pinge on
välja lülitatud.
• Veenduge, et teised isikud ei saa süsteemi uuesti sisse lülitada.
• Veenduge, et elektriühendustöid seadme juures teostavad üksnes
elektrikud ning seda vastavalt elektrotehnika reeglitele.
ETTEVAATUST!
Põletusoht!
Väljuv kuum vedelik võib põhjustada põletusi.
• Hoiduge väljuvast vedelikust piisavasse kaugusesse.
• Kasutage sobivaid isikukaitsevahendeid (kaitsekindad, kaitseprillid).
ETTEVAATUST!
Põletusoht kuumade pealispindade tõttu!
Küttesüsteemides võivad kõrged pealispindade temperatuurid põhjustada
nahapõletusi.
• Oodake, kuni kuumad pealispinnad on jahtunud või kandke
kaitsekindaid.
• Käitaja peab paigaldama seadme lähedusse vastavad hoiatused.
ETTEVAATUST!
Vigastusoht surve all oleva vedeliku väljumisel!
Ühenduskohtades võib montaaživigade või hooldustööde tõttu esineda
põletus- ja vigastusohtu, kui kuum vesi või aur ootamatult rõhu all välja
paiskub.
• Veenduge, et demonteerimine toimub nõuetekohaselt.
• Veenduge enne demonteerimisega alustamist, et süsteem ei ole rõhu
all.
• Sulgege enne demonteerimist kõik seadme veepoolse külje ühendused.
• Seadme rõhuvabaks muutmiseks õhutustage seade.
