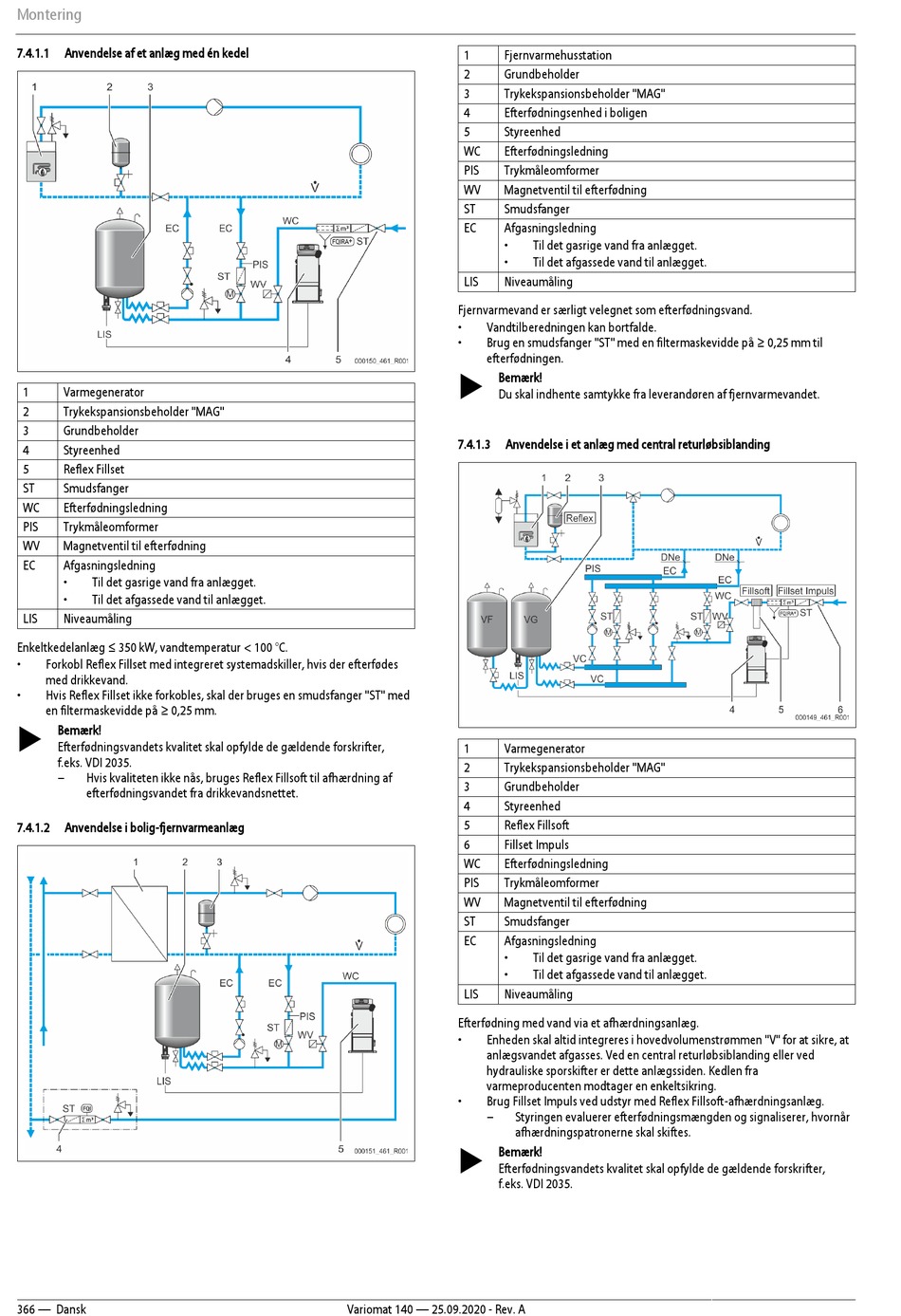

Montering
7.4.1.1 Anvendelse af et anlæg med én kedel
1 Varmegenerator
2 Trykekspansionsbeholder "MAG"
3 Grundbeholder
4 Styreenhed
5 Reflex Fillset
ST Smudsfanger
WC Efterfødningsledning
PIS Trykmåleomformer
WV Magnetventil til efterfødning
EC Afgasningsledning
• Til det gasrige vand fra anlægget.
• Til det afgassede vand til anlægget.
LIS Niveaumåling
Enkeltkedelanlæg ≤ 350 kW, vandtemperatur < 100 °C.
• Forkobl Reflex Fillset med integreret systemadskiller, hvis der efterfødes
med drikkevand.
• Hvis Reflex Fillset ikke forkobles, skal der bruges en smudsfanger "ST" med
en filtermaskevidde på ≥ 0,25 mm.
 Bemærk!
Efterfødningsvandets kvalitet skal opfylde de gældende forskrifter,
f.eks. VDI 2035.
– Hvis kvaliteten ikke nås, bruges Reflex Fillsoft til afhærdning af
efterfødningsvandet fra drikkevandsnettet.
7.4.1.2 Anvendelse i bolig-fjernvarmeanlæg
366 — Dansk
1 Fjernvarmehusstation
2 Grundbeholder
3 Trykekspansionsbeholder "MAG"
4 Efterfødningsenhed i boligen
5 Styreenhed
WC Efterfødningsledning
PIS Trykmåleomformer
WV Magnetventil til efterfødning
ST Smudsfanger
EC Afgasningsledning
•
•
LIS Niveaumåling
Fjernvarmevand er særligt velegnet som efterfødningsvand.
• Vandtilberedningen kan bortfalde.
• Brug en smudsfanger "ST" med en filtermaskevidde på ≥ 0,25 mm til
efterfødningen.
 Bemærk!
Du skal indhente samtykke fra leverandøren af fjernvarmevandet.
7.4.1.3 Anvendelse i et anlæg med central returløbsiblanding
1 Varmegenerator
2 Trykekspansionsbeholder "MAG"
3 Grundbeholder
4 Styreenhed
5 Reflex Fillsoft
6 Fillset Impuls
WC Efterfødningsledning
PIS Trykmåleomformer
WV Magnetventil til efterfødning
ST Smudsfanger
EC Afgasningsledning
•
•
LIS Niveaumåling
Efterfødning med vand via et afhærdningsanlæg.
• Enheden skal altid integreres i hovedvolumenstrømmen "V" for at sikre, at
anlægsvandet afgasses. Ved en central returløbsiblanding eller ved
hydrauliske sporskifter er dette anlægssiden. Kedlen fra
varmeproducenten modtager en enkeltsikring.
• Brug Fillset Impuls ved udstyr med Reflex Fillsoft-afhærdningsanlæg.
– Styringen evaluerer efterfødningsmængden og signaliserer, hvornår
afhærdningspatronerne skal skiftes.
 Bemærk!
Efterfødningsvandets kvalitet skal opfylde de gældende forskrifter,
f.eks. VDI 2035.
Variomat 140 — 25.09.2020 - Rev. A
