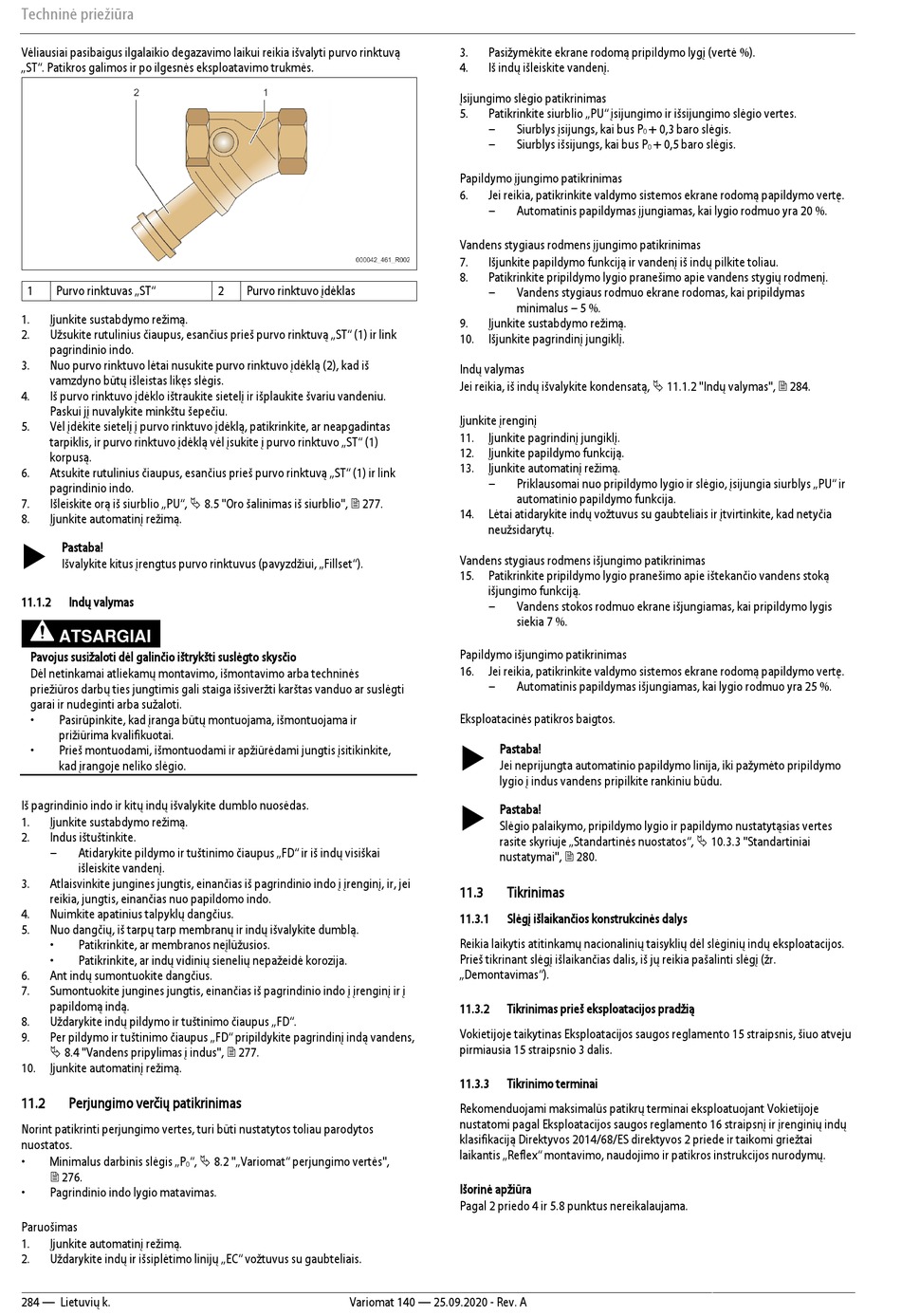

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 284

Techninė priežiūra
Vėliausiai pasibaigus ilgalaikio degazavimo laikui reikia išvalyti purvo rinktuvą
„ST". Patikros galimos ir po ilgesnės eksploatavimo trukmės.
1 Purvo rinktuvas „ST"
1. Įjunkite sustabdymo režimą.
2. Užsukite rutulinius čiaupus, esančius prieš purvo rinktuvą „ST" (1) ir link
pagrindinio indo.
3. Nuo purvo rinktuvo lėtai nusukite purvo rinktuvo įdėklą (2), kad iš
vamzdyno būtų išleistas likęs slėgis.
4. Iš purvo rinktuvo įdėklo ištraukite sietelį ir išplaukite švariu vandeniu.
Paskui jį nuvalykite minkštu šepečiu.
5. Vėl įdėkite sietelį į purvo rinktuvo įdėklą, patikrinkite, ar neapgadintas
tarpiklis, ir purvo rinktuvo įdėklą vėl įsukite į purvo rinktuvo „ST" (1)
korpusą.
6. Atsukite rutulinius čiaupus, esančius prieš purvo rinktuvą „ST" (1) ir link
pagrindinio indo.
7. Išleiskite orą iš siurblio „PU",  8.5 "Oro šalinimas iš siurblio",  277.
8. Įjunkite automatinį režimą.

Pastaba!
Išvalykite kitus įrengtus purvo rinktuvus (pavyzdžiui, „Fillset").
11.1.2 Indų valymas
ATSARGIAI
Pavojus susižaloti dėl galinčio ištrykšti suslėgto skysčio
Dėl netinkamai atliekamų montavimo, išmontavimo arba techninės
priežiūros darbų ties jungtimis gali staiga išsiveržti karštas vanduo ar suslėgti
garai ir nudeginti arba sužaloti.
• Pasirūpinkite, kad įranga būtų montuojama, išmontuojama ir
prižiūrima kvalifikuotai.
• Prieš montuodami, išmontuodami ir apžiūrėdami jungtis įsitikinkite,
kad įrangoje neliko slėgio.
Iš pagrindinio indo ir kitų indų išvalykite dumblo nuosėdas.
1. Įjunkite sustabdymo režimą.
2. Indus ištuštinkite.
– Atidarykite pildymo ir tuštinimo čiaupus „FD" ir iš indų visiškai
išleiskite vandenį.
3. Atlaisvinkite jungines jungtis, einančias iš pagrindinio indo į įrenginį, ir, jei
reikia, jungtis, einančias nuo papildomo indo.
4. Nuimkite apatinius talpyklų dangčius.
5. Nuo dangčių, iš tarpų tarp membranų ir indų išvalykite dumblą.
• Patikrinkite, ar membranos neįlūžusios.
• Patikrinkite, ar indų vidinių sienelių nepažeidė korozija.
6. Ant indų sumontuokite dangčius.
7. Sumontuokite jungines jungtis, einančias iš pagrindinio indo į įrenginį ir į
papildomą indą.
8. Uždarykite indų pildymo ir tuštinimo čiaupus „FD".
9. Per pildymo ir tuštinimo čiaupus „FD" pripildykite pagrindinį indą vandens,
 8.4 "Vandens pripylimas į indus",  277.
10. Įjunkite automatinį režimą.
11.2 Perjungimo verčių patikrinimas
Norint patikrinti perjungimo vertes, turi būti nustatytos toliau parodytos
nuostatos.
",  8.2 "„Variomat" perjungimo vertės",
• Minimalus darbinis slėgis „P
0
 276.
• Pagrindinio indo lygio matavimas.
Paruošimas
1. Įjunkite automatinį režimą.
2. Uždarykite indų ir išsiplėtimo linijų „EC" vožtuvus su gaubteliais.
284 — Lietuvių k.
2 Purvo rinktuvo įdėklas
Variomat 140 — 25.09.2020 - Rev. A
3. Pasižymėkite ekrane rodomą pripildymo lygį (vertė %).
4. Iš indų išleiskite vandenį.
Įsijungimo slėgio patikrinimas
5. Patikrinkite siurblio „PU" įsijungimo ir išsijungimo slėgio vertes.
– Siurblys įsijungs, kai bus P
– Siurblys išsijungs, kai bus P
Papildymo įjungimo patikrinimas
6. Jei reikia, patikrinkite valdymo sistemos ekrane rodomą papildymo vertę.
– Automatinis papildymas įjungiamas, kai lygio rodmuo yra 20 %.
Vandens stygiaus rodmens įjungimo patikrinimas
7. Išjunkite papildymo funkciją ir vandenį iš indų pilkite toliau.
8. Patikrinkite pripildymo lygio pranešimo apie vandens stygių rodmenį.
– Vandens stygiaus rodmuo ekrane rodomas, kai pripildymas
minimalus – 5 %.
9. Įjunkite sustabdymo režimą.
10. Išjunkite pagrindinį jungiklį.
Indų valymas
Jei reikia, iš indų išvalykite kondensatą,  11.1.2 "Indų valymas",  284.
Įjunkite įrenginį
11. Įjunkite pagrindinį jungiklį.
12. Įjunkite papildymo funkciją.
13. Įjunkite automatinį režimą.
– Priklausomai nuo pripildymo lygio ir slėgio, įsijungia siurblys „PU" ir
automatinio papildymo funkcija.
14. Lėtai atidarykite indų vožtuvus su gaubteliais ir įtvirtinkite, kad netyčia
neužsidarytų.
Vandens stygiaus rodmens išjungimo patikrinimas
15. Patikrinkite pripildymo lygio pranešimo apie ištekančio vandens stoką
išjungimo funkciją.
– Vandens stokos rodmuo ekrane išjungiamas, kai pripildymo lygis
siekia 7 %.
Papildymo išjungimo patikrinimas
16. Jei reikia, patikrinkite valdymo sistemos ekrane rodomą papildymo vertę.
– Automatinis papildymas išjungiamas, kai lygio rodmuo yra 25 %.
Eksploatacinės patikros baigtos.
 Pastaba!
Jei neprijungta automatinio papildymo linija, iki pažymėto pripildymo
lygio į indus vandens pripilkite rankiniu būdu.
 Pastaba!
Slėgio palaikymo, pripildymo lygio ir papildymo nustatytąsias vertes
rasite skyriuje „Standartinės nuostatos",  10.3.3 "Standartiniai
nustatymai",  280.
11.3 Tikrinimas
11.3.1 Slėgį išlaikančios konstrukcinės dalys
Reikia laikytis atitinkamų nacionalinių taisyklių dėl slėginių indų eksploatacijos.
Prieš tikrinant slėgį išlaikančias dalis, iš jų reikia pašalinti slėgį (žr.
„Demontavimas").
11.3.2 Tikrinimas prieš eksploatacijos pradžią
Vokietijoje taikytinas Eksploatacijos saugos reglamento 15 straipsnis, šiuo atveju
pirmiausia 15 straipsnio 3 dalis.
11.3.3 Tikrinimo terminai
Rekomenduojami maksimalūs patikrų terminai eksploatuojant Vokietijoje
nustatomi pagal Eksploatacijos saugos reglamento 16 straipsnį ir įrenginių indų
klasifikaciją Direktyvos 2014/68/ES direktyvos 2 priede ir taikomi griežtai
laikantis „Reflex" montavimo, naudojimo ir patikros instrukcijos nurodymų.
Išorinė apžiūra
Pagal 2 priedo 4 ir 5.8 punktus nereikalaujama.
+ 0,3 baro slėgis.
0
+ 0,5 baro slėgis.
0
