4 Descrição do aparelho
4.1 Descrição
O Variomat VS 140 é uma estação de pressurização, desgaseificação e
realimentação comandada por bomba para sistemas de água de aquecimento e
refrigeração. O Variomat é essencialmente composto por uma unidade de
comando com bombas e, pelo menos, um depósito de expansão. Uma
membrana divide o depósito de expansão num compartimento de ar e num
compartimento de água. Tal impede a penetração de oxigénio atmosférico na
água de expansão.
O Variomat VS 140 oferece as seguintes seguranças:
• Otimização de todos os processos de pressurização, desgaseificação e
realimentação.
- Evita a aspiração direta de ar através do controlo da pressurização
com realimentação automática.
- Evita problemas de circulação causados por bolhas de ar livres na
água de recirculação.
- Reduz os danos de corrosão mediante a extração do oxigénio da
água de enchimento e realimentação.

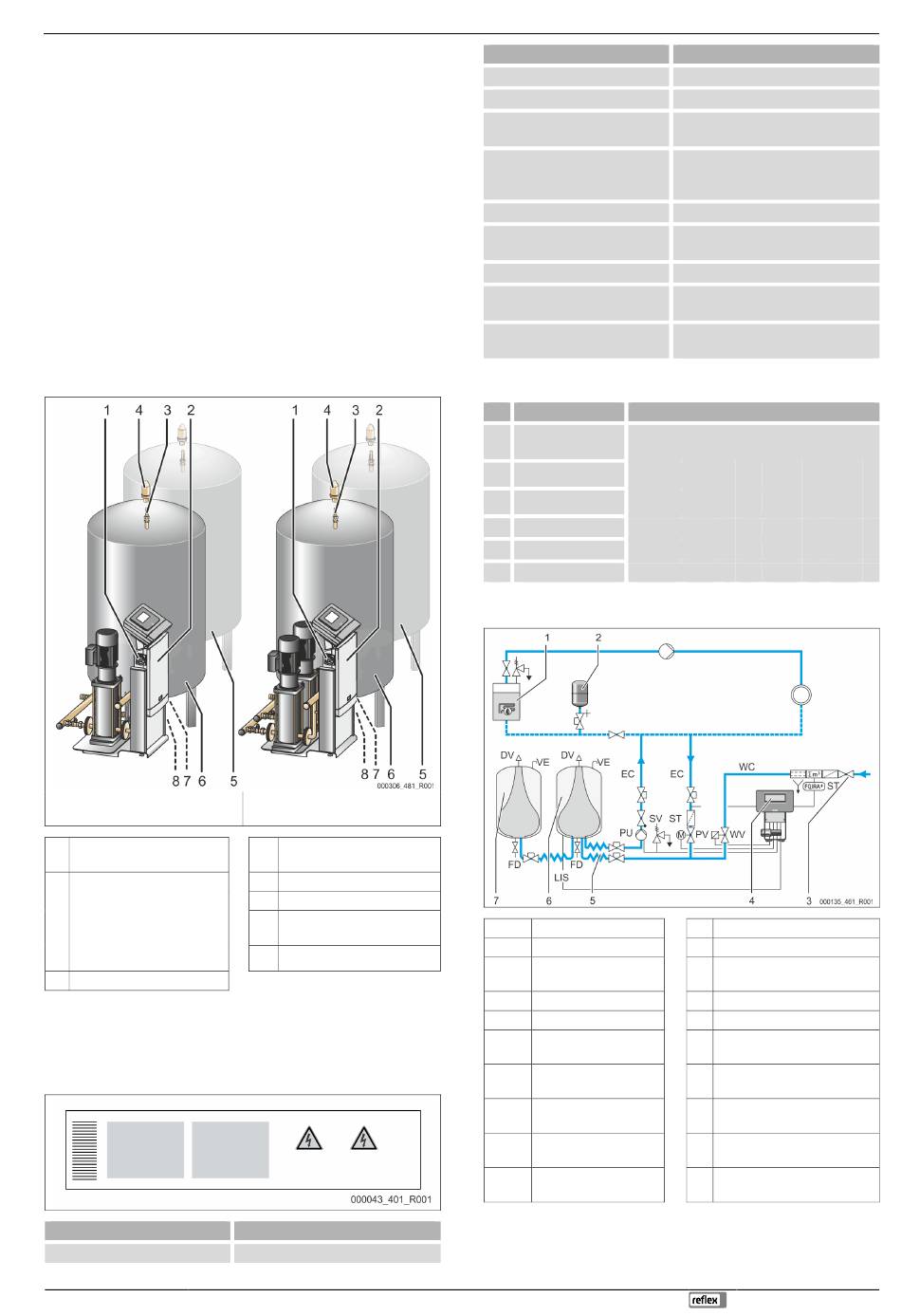

4.2 Visão geral
Variomat com uma bomba (VS 1-
1/140)
1 Interruptor principal
2 Unidade de controlo
• Peça de ligação para
bomba(s)
• Unidade de comando
para o controlador
"Reflex Control Touch"
3 Curva de compensação "VE"
4.3 Identificação
4.3.1 Placa de características
A placa de características contém os dados relativos ao fabricante, ano de
construção, número de fabrico, assim como os dados técnicos.
Inscrição na placa de características
Type
Variomat com duas bombas (VS 1-
2/140)
4 Válvula de desgaseificação
"DV"
5 Vaso secundário "VF"
6 Vaso básico "VF"
7 Válvula de enchimento e de
esvaziamento "FD"
8 Medição de nível "LIS"
Significado
Designação do aparelho
Variomat 140 — 25.09.2020 - Rev. A
Inscrição na placa de características
Serial No.
min. / max. allowable pressure P
max. continuous operating
temperature
min. / max. allowable temperature
/ flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2 Código tipo
N.º
1 Designação da
unidade de controlo
2 Número de bombas
Variomat VS 1- 1 VG 500 l, VF 500 l
3 Vaso básico "VG"
4 Volume nominal
5 Vaso secundário "VF"
6 Volume nominal
4.4 Função
1 Sistema de aquecimento
2 Vaso de expansão "MAG"
3 Reflex Fillset Impuls
4 Unidade de comando
5 Entradas hidráulicas
6 Compartimento de ar do
vaso básico
7 Compartimento de ar do
vaso secundário
ST Filtro de sujidade
FQIRA+ Contador de água por
contacto
WC Tubagem de
realimentação
Vaso de expansão
É possível ligar um vaso básico e, opcionalmente, vários vasos secundários. Uma
membrana divide os vasos num compartimento de ar e num compartimento de
água, impedindo a penetração de oxigénio atmosférico na água de expansão. O
Descrição do aparelho
Significado
Número de série
Pressão mínima/máxima admissível
Temperatura máxima de operação
contínua
Temperatura mínima/máxima
admissível / Temperatura de
alimentação TS
Ano de fabrico
Pressão de serviço mínima ajustada de
fábrica
Pressão de serviço mínima ajustada
Pressão de reação da válvula de
segurança ajustada de fábrica
Pressão de reação da válvula de
segurança ajustada
Código de tipo (exemplo)
1 2 3 4 5 6
WV Válvula de realimentação
PIS Sensor de pressão
PV Válvula de extravasamento
(válvula esférica motorizada)
PU Bomba (pressurização)
SV Válvula de segurança
EC Tubagem de expansão
FD Torneira de enchimento e de
esvaziamento
LIS Caixa de medição da pressão
para determinar o nível de água
DV Válvula de desgaseificação
VE Ventilação e purga
