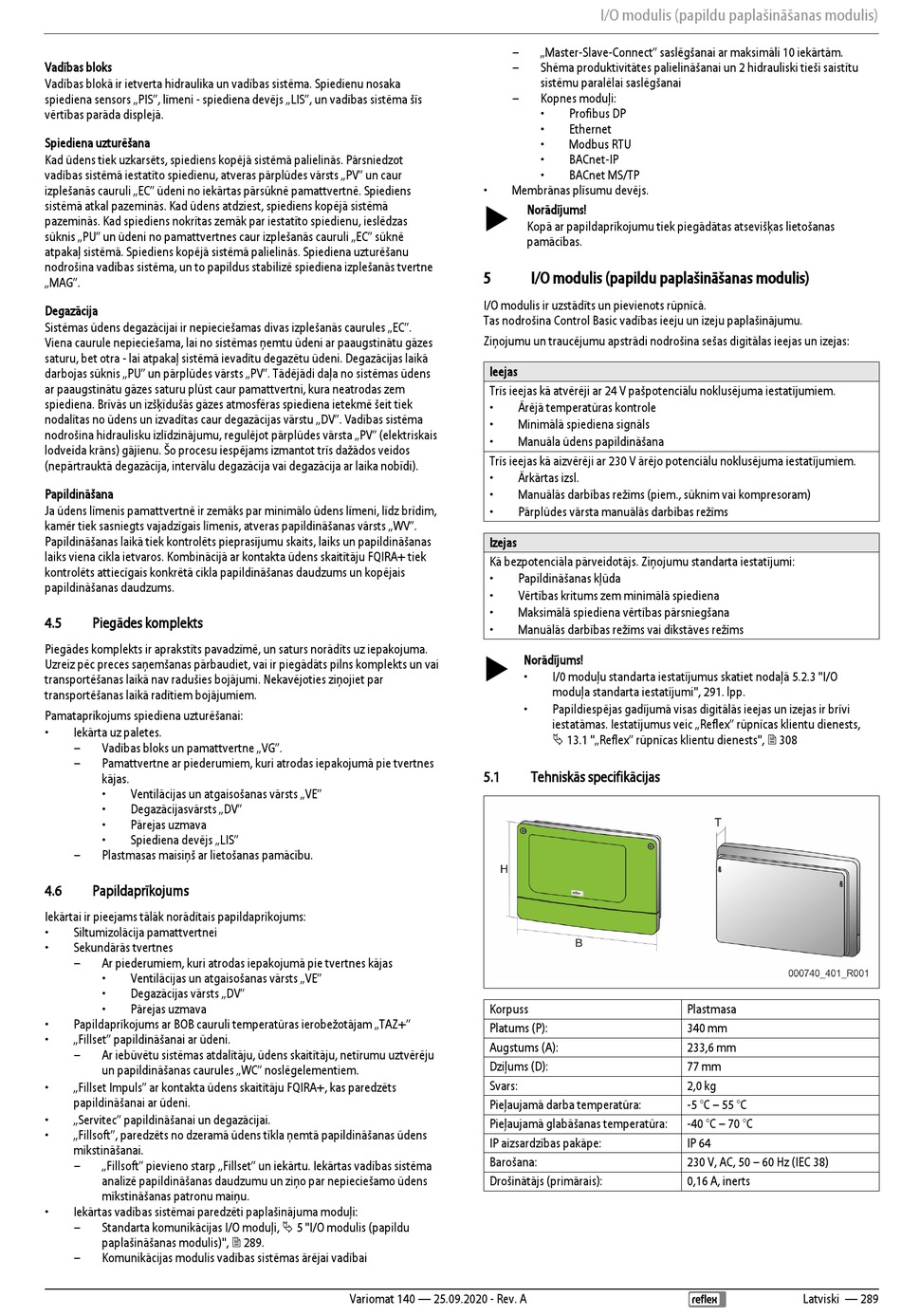

Vadības bloks
Vadības blokā ir ietverta hidraulika un vadības sistēma. Spiedienu nosaka
spiediena sensors „PIS", līmeni - spiediena devējs „LIS", un vadības sistēma šīs
vērtības parāda displejā.
Spiediena uzturēšana
Kad ūdens tiek uzkarsēts, spiediens kopējā sistēmā palielinās. Pārsniedzot
vadības sistēmā iestatīto spiedienu, atveras pārplūdes vārsts „PV" un caur
izplešanās cauruli „EC" ūdeni no iekārtas pārsūknē pamattvertnē. Spiediens
sistēmā atkal pazeminās. Kad ūdens atdziest, spiediens kopējā sistēmā
pazeminās. Kad spiediens nokrītas zemāk par iestatīto spiedienu, ieslēdzas
sūknis „PU" un ūdeni no pamattvertnes caur izplešanās cauruli „EC" sūknē
atpakaļ sistēmā. Spiediens kopējā sistēmā palielinās. Spiediena uzturēšanu
nodrošina vadības sistēma, un to papildus stabilizē spiediena izplešanās tvertne
„MAG".
Degazācija
Sistēmas ūdens degazācijai ir nepieciešamas divas izplešanās caurules „EC".
Viena caurule nepieciešama, lai no sistēmas ņemtu ūdeni ar paaugstinātu gāzes
saturu, bet otra - lai atpakaļ sistēmā ievadītu degazētu ūdeni. Degazācijas laikā
darbojas sūknis „PU" un pārplūdes vārsts „PV". Tādējādi daļa no sistēmas ūdens
ar paaugstinātu gāzes saturu plūst caur pamattvertni, kura neatrodas zem
spiediena. Brīvās un izšķīdušās gāzes atmosfēras spiediena ietekmē šeit tiek
nodalītas no ūdens un izvadītas caur degazācijas vārstu „DV". Vadības sistēma
nodrošina hidraulisku izlīdzinājumu, regulējot pārplūdes vārsta „PV" (elektriskais
lodveida krāns) gājienu. Šo procesu iespējams izmantot trīs dažādos veidos
(nepārtrauktā degazācija, intervālu degazācija vai degazācija ar laika nobīdi).
Papildināšana
Ja ūdens līmenis pamattvertnē ir zemāks par minimālo ūdens līmeni, līdz brīdim,
kamēr tiek sasniegts vajadzīgais līmenis, atveras papildināšanas vārsts „WV".
Papildināšanas laikā tiek kontrolēts pieprasījumu skaits, laiks un papildināšanas
laiks viena cikla ietvaros. Kombinācijā ar kontakta ūdens skaitītāju FQIRA+ tiek
kontrolēts attiecīgais konkrētā cikla papildināšanas daudzums un kopējais
papildināšanas daudzums.
4.5
Piegādes komplekts
Piegādes komplekts ir aprakstīts pavadzīmē, un saturs norādīts uz iepakojuma.
Uzreiz pēc preces saņemšanas pārbaudiet, vai ir piegādāts pilns komplekts un vai
transportēšanas laikā nav radušies bojājumi. Nekavējoties ziņojiet par
transportēšanas laikā radītiem bojājumiem.
Pamataprīkojums spiediena uzturēšanai:
•
Iekārta uz paletes.
–
Vadības bloks un pamattvertne „VG".
–
Pamattvertne ar piederumiem, kuri atrodas iepakojumā pie tvertnes
kājas.
•
Ventilācijas un atgaisošanas vārsts „VE"
•
Degazācijasvārsts „DV"
•
Pārejas uzmava
•
Spiediena devējs „LIS"
–
Plastmasas maisiņš ar lietošanas pamācību.
4.6
Papildaprīkojums
Iekārtai ir pieejams tālāk norādītais papildaprīkojums:
•
Siltumizolācija pamattvertnei
•
Sekundārās tvertnes
–
Ar piederumiem, kuri atrodas iepakojumā pie tvertnes kājas
•
Ventilācijas un atgaisošanas vārsts „VE"
•
Degazācijas vārsts „DV"
•
Pārejas uzmava
•
Papildaprīkojums ar BOB cauruli temperatūras ierobežotājam „TAZ+"
•
„Fillset" papildināšanai ar ūdeni.
–
Ar iebūvētu sistēmas atdalītāju, ūdens skaitītāju, netīrumu uztvērēju
un papildināšanas caurules „WC" noslēgelementiem.
•
„Fillset Impuls" ar kontakta ūdens skaitītāju FQIRA+, kas paredzēts
papildināšanai ar ūdeni.
•
„Servitec" papildināšanai un degazācijai.
•
„Fillsoft", paredzēts no dzeramā ūdens tīkla ņemtā papildināšanas ūdens
mīkstināšanai.
–
„Fillsoft" pievieno starp „Fillset" un iekārtu. Iekārtas vadības sistēma
analizē papildināšanas daudzumu un ziņo par nepieciešamo ūdens
mīkstināšanas patronu maiņu.
•
Iekārtas vadības sistēmai paredzēti paplašinājuma moduļi:
–
Standarta komunikācijas I/O moduļi, 5 "I/O modulis (papildu
paplašināšanas modulis)", 289.
–
Komunikācijas modulis vadības sistēmas ārējai vadībai
–
–
–
•
Membrānas plīsumu devējs.
5
I/O modulis ir uzstādīts un pievienots rūpnīcā.
Tas nodrošina Control Basic vadības ieeju un izeju paplašinājumu.
Ziņojumu un traucējumu apstrādi nodrošina sešas digitālas ieejas un izejas:
Ieejas
Trīs ieejas kā atvērēji ar 24 V pašpotenciālu noklusējuma iestatījumiem.
•
Ārējā temperatūras kontrole
•
Minimālā spiediena signāls
•
Manuāla ūdens papildināšana
Trīs ieejas kā aizvērēji ar 230 V ārējo potenciālu noklusējuma iestatījumiem.
•
Ārkārtas izsl.
•
Manuālās darbības režīms (piem., sūknim vai kompresoram)
•
Pārplūdes vārsta manuālās darbības režīms
Izejas
Kā bezpotenciāla pārveidotājs. Ziņojumu standarta iestatījumi:
•
Papildināšanas kļūda
•
Vērtības kritums zem minimālā spiediena
•
Maksimālā spiediena vērtības pārsniegšana
•
Manuālās darbības režīms vai dīkstāves režīms
5.1
Korpuss
Platums (P):
Augstums (A):
Dziļums (D):
Svars:
Pieļaujamā darba temperatūra:
Pieļaujamā glabāšanas temperatūra:
IP aizsardzības pakāpe:
Barošana:
Drošinātājs (primārais):
Variomat 140 — 25.09.2020 - Rev. A
I/O modulis (papildu paplašināšanas modulis)
„Master-Slave-Connect" saslēgšanai ar maksimāli 10 iekārtām.
Shēma produktivitātes palielināšanai un 2 hidrauliski tieši saistītu
sistēmu paralēlai saslēgšanai
Kopnes moduļi:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
Norādījums!
Kopā ar papildaprīkojumu tiek piegādātas atsevišķas lietošanas
pamācības.
I/O modulis (papildu paplašināšanas modulis)
Norādījums!
•
I/0 moduļu standarta iestatījumus skatiet nodaļā 5.2.3 "I/O
moduļa standarta iestatījumi", 291. lpp.
•
Papildiespējas gadījumā visas digitālās ieejas un izejas ir brīvi
iestatāmas. Iestatījumus veic „Reflex" rūpnīcas klientu dienests,
13.1 "„Reflex" rūpnīcas klientu dienests", 308
Tehniskās specifikācijas
Plastmasa
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V, AC, 50 – 60 Hz (IEC 38)
0,16 A, inerts
Latviski — 289
