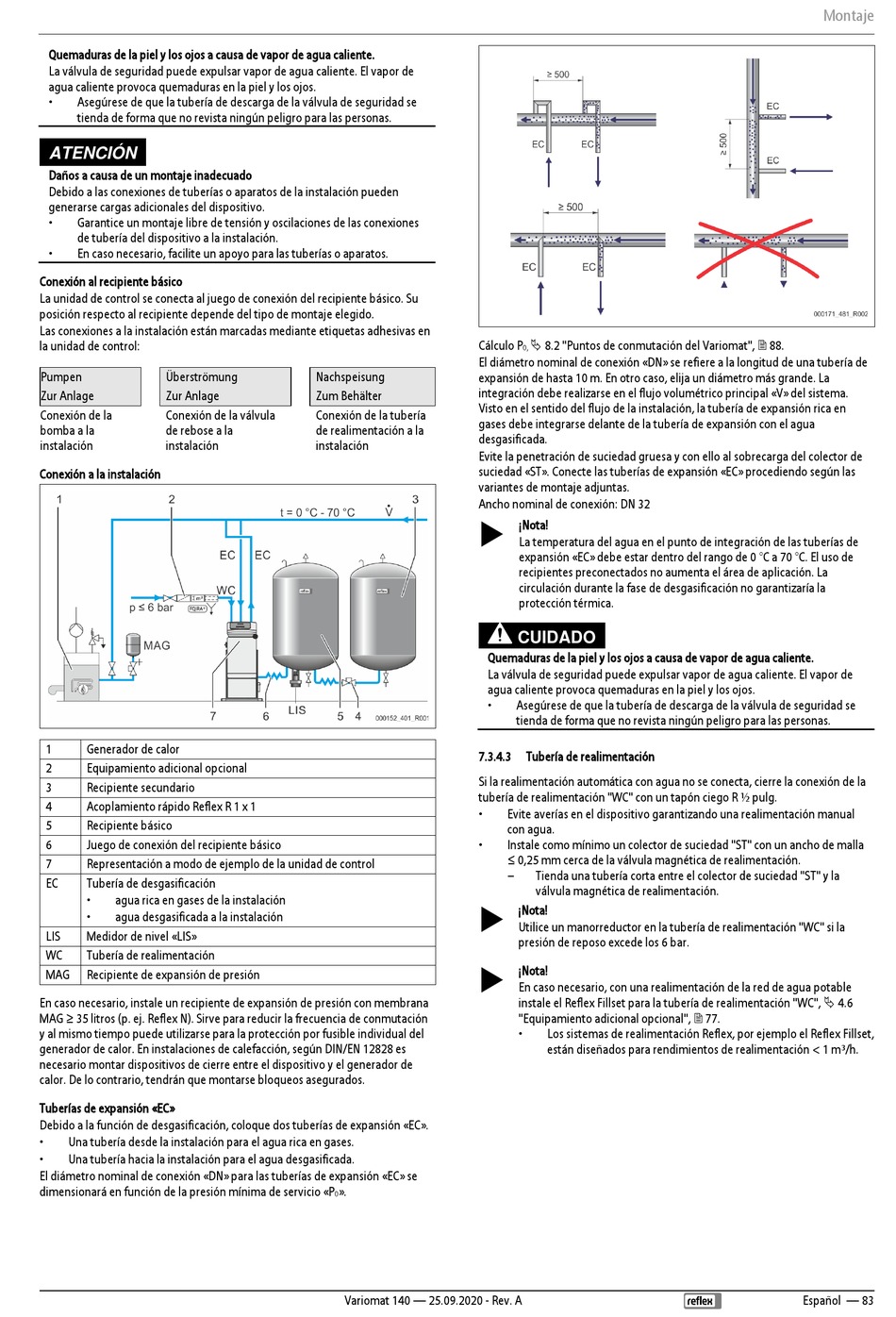

Quemaduras de la piel y los ojos a causa de vapor de agua caliente.
La válvula de seguridad puede expulsar vapor de agua caliente. El vapor de
agua caliente provoca quemaduras en la piel y los ojos.
•
Asegúrese de que la tubería de descarga de la válvula de seguridad se
tienda de forma que no revista ningún peligro para las personas.
ATENCIÓN
Daños a causa de un montaje inadecuado
Debido a las conexiones de tuberías o aparatos de la instalación pueden
generarse cargas adicionales del dispositivo.
•
Garantice un montaje libre de tensión y oscilaciones de las conexiones
de tubería del dispositivo a la instalación.
•
En caso necesario, facilite un apoyo para las tuberías o aparatos.
Conexión al recipiente básico
La unidad de control se conecta al juego de conexión del recipiente básico. Su
posición respecto al recipiente depende del tipo de montaje elegido.
Las conexiones a la instalación están marcadas mediante etiquetas adhesivas en
la unidad de control:
Pumpen
Überströmung
Zur Anlage
Zur Anlage
Conexión de la
Conexión de la válvula
bomba a la
de rebose a la
instalación
instalación
Conexión a la instalación
1
Generador de calor
2
Equipamiento adicional opcional
3
Recipiente secundario
4
Acoplamiento rápido Reflex R 1 x 1
5
Recipiente básico
6
Juego de conexión del recipiente básico
7
Representación a modo de ejemplo de la unidad de control
EC
Tubería de desgasificación
•
agua rica en gases de la instalación
•
agua desgasificada a la instalación
LIS
Medidor de nivel «LIS»
WC
Tubería de realimentación
MAG
Recipiente de expansión de presión
En caso necesario, instale un recipiente de expansión de presión con membrana
MAG ≥ 35 litros (p. ej. Reflex N). Sirve para reducir la frecuencia de conmutación
y al mismo tiempo puede utilizarse para la protección por fusible individual del
generador de calor. En instalaciones de calefacción, según DIN/EN 12828 es
necesario montar dispositivos de cierre entre el dispositivo y el generador de
calor. De lo contrario, tendrán que montarse bloqueos asegurados.
Tuberías de expansión «EC»
Debido a la función de desgasificación, coloque dos tuberías de expansión «EC».
•
Una tubería desde la instalación para el agua rica en gases.
•
Una tubería hacia la instalación para el agua desgasificada.
El diámetro nominal de conexión «DN» para las tuberías de expansión «EC» se
dimensionará en función de la presión mínima de servicio «P
Cálculo P
El diámetro nominal de conexión «DN» se refiere a la longitud de una tubería de
Nachspeisung
expansión de hasta 10 m. En otro caso, elija un diámetro más grande. La
integración debe realizarse en el flujo volumétrico principal «V» del sistema.
Zum Behälter
Visto en el sentido del flujo de la instalación, la tubería de expansión rica en
Conexión de la tubería
gases debe integrarse delante de la tubería de expansión con el agua
de realimentación a la
desgasificada.
instalación
Evite la penetración de suciedad gruesa y con ello al sobrecarga del colector de
suciedad «ST». Conecte las tuberías de expansión «EC» procediendo según las
variantes de montaje adjuntas.
Ancho nominal de conexión: DN 32
7.3.4.3
Si la realimentación automática con agua no se conecta, cierre la conexión de la
tubería de realimentación "WC" con un tapón ciego R ½ pulg.
•
•
».
0
Variomat 140 — 25.09.2020 - Rev. A
8.2 "Puntos de conmutación del Variomat", 88.
0,
¡Nota!
La temperatura del agua en el punto de integración de las tuberías de
expansión «EC» debe estar dentro del rango de 0 °C a 70 °C. El uso de
recipientes preconectados no aumenta el área de aplicación. La
circulación durante la fase de desgasificación no garantizaría la
protección térmica.
CUIDADO
Quemaduras de la piel y los ojos a causa de vapor de agua caliente.
La válvula de seguridad puede expulsar vapor de agua caliente. El vapor de
agua caliente provoca quemaduras en la piel y los ojos.
•
Asegúrese de que la tubería de descarga de la válvula de seguridad se
tienda de forma que no revista ningún peligro para las personas.
Tubería de realimentación
Evite averías en el dispositivo garantizando una realimentación manual
con agua.
Instale como mínimo un colector de suciedad "ST" con un ancho de malla
≤ 0,25 mm cerca de la válvula magnética de realimentación.
–
Tienda una tubería corta entre el colector de suciedad "ST" y la
válvula magnética de realimentación.
¡Nota!
Utilice un manorreductor en la tubería de realimentación "WC" si la
presión de reposo excede los 6 bar.
¡Nota!
En caso necesario, con una realimentación de la red de agua potable
instale el Reflex Fillset para la tubería de realimentación "WC", 4.6
"Equipamiento adicional opcional", 77.
•
Los sistemas de realimentación Reflex, por ejemplo el Reflex Fillset,
están diseñados para rendimientos de realimentación < 1 m³/h.
Montaje
