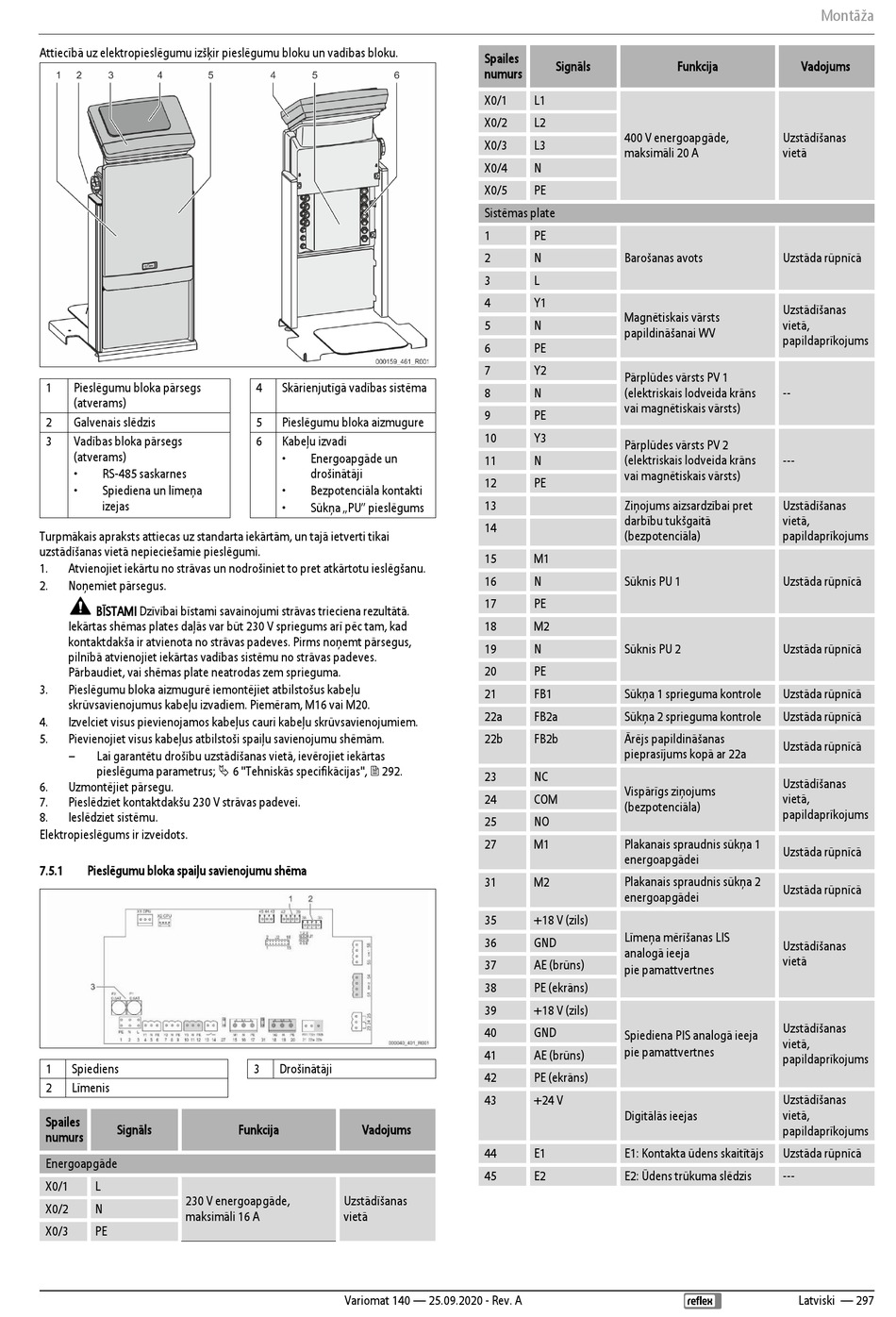

Attiecībā uz elektropieslēgumu izšķir pieslēgumu bloku un vadības bloku.
1
Pieslēgumu bloka pārsegs
(atverams)
2
Galvenais slēdzis
3
Vadības bloka pārsegs
(atverams)
•
RS-485 saskarnes
•
Spiediena un līmeņa
izejas
Turpmākais apraksts attiecas uz standarta iekārtām, un tajā ietverti tikai
uzstādīšanas vietā nepieciešamie pieslēgumi.
1.
Atvienojiet iekārtu no strāvas un nodrošiniet to pret atkārtotu ieslēgšanu.
2.
Noņemiet pārsegus.
BĪSTAMI Dzīvībai bīstami savainojumi strāvas trieciena rezultātā.
Iekārtas shēmas plates daļās var būt 230 V spriegums arī pēc tam, kad
kontaktdakša ir atvienota no strāvas padeves. Pirms noņemt pārsegus,
pilnībā atvienojiet iekārtas vadības sistēmu no strāvas padeves.
Pārbaudiet, vai shēmas plate neatrodas zem sprieguma.
3.
Pieslēgumu bloka aizmugurē iemontējiet atbilstošus kabeļu
skrūvsavienojumus kabeļu izvadiem. Piemēram, M16 vai M20.
4.
Izvelciet visus pievienojamos kabeļus cauri kabeļu skrūvsavienojumiem.
5.
Pievienojiet visus kabeļus atbilstoši spaiļu savienojumu shēmām.
–
Lai garantētu drošību uzstādīšanas vietā, ievērojiet iekārtas
pieslēguma parametrus; 6 "Tehniskās specifikācijas", 292.
6.
Uzmontējiet pārsegu.
7.
Pieslēdziet kontaktdakšu 230 V strāvas padevei.
8.
Ieslēdziet sistēmu.
Elektropieslēgums ir izveidots.
7.5.1
Pieslēgumu bloka spaiļu savienojumu shēma
1
Spiediens
2
Līmenis
Spailes
Signāls
numurs
Energoapgāde
X0/1
L
230 V energoapgāde,
X0/2
N
maksimāli 16 A
X0/3
PE
4
Skārienjutīgā vadības sistēma
5
Pieslēgumu bloka aizmugure
6
Kabeļu izvadi
•
Energoapgāde un
drošinātāji
•
Bezpotenciāla kontakti
•
Sūkņa „PU" pieslēgums
3
Drošinātāji
Funkcija
Vadojums
Uzstādīšanas
vietā
Variomat 140 — 25.09.2020 - Rev. A
Spailes
Signāls
numurs
X0/1
L1
X0/2
L2
400 V energoapgāde,
X0/3
L3
maksimāli 20 A
X0/4
N
X0/5
PE
Sistēmas plate
1
PE
2
N
Barošanas avots
3
L
4
Y1
Magnētiskais vārsts
5
N
papildināšanai WV
6
PE
7
Y2
Pārplūdes vārsts PV 1
8
N
(elektriskais lodveida krāns
vai magnētiskais vārsts)
9
PE
10
Y3
Pārplūdes vārsts PV 2
11
N
(elektriskais lodveida krāns
vai magnētiskais vārsts)
12
PE
13
Ziņojums aizsardzībai pret
darbību tukšgaitā
14
(bezpotenciāla)
15
M1
16
N
Sūknis PU 1
17
PE
18
M2
19
N
Sūknis PU 2
20
PE
21
FB1
Sūkņa 1 sprieguma kontrole
22a
FB2a
Sūkņa 2 sprieguma kontrole
22b
FB2b
Ārējs papildināšanas
pieprasījums kopā ar 22a
23
NC
Vispārīgs ziņojums
24
COM
(bezpotenciāla)
25
NO
27
M1
Plakanais spraudnis sūkņa 1
energoapgādei
Plakanais spraudnis sūkņa 2
31
M2
energoapgādei
35
+18 V (zils)
Līmeņa mērīšanas LIS
36
GND
analogā ieeja
37
AE (brūns)
pie pamattvertnes
38
PE (ekrāns)
39
+18 V (zils)
40
GND
Spiediena PIS analogā ieeja
pie pamattvertnes
41
AE (brūns)
42
PE (ekrāns)
43
+24 V
Digitālās ieejas
44
E1
E1: Kontakta ūdens skaitītājs
45
E2
E2: Ūdens trūkuma slēdzis
Montāža
Funkcija
Vadojums
Uzstādīšanas
vietā
Uzstāda rūpnīcā
Uzstādīšanas
vietā,
papildaprīkojums
--
---
Uzstādīšanas
vietā,
papildaprīkojums
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Uzstādīšanas
vietā,
papildaprīkojums
Uzstāda rūpnīcā
Uzstāda rūpnīcā
Uzstādīšanas
vietā
Uzstādīšanas
vietā,
papildaprīkojums
Uzstādīšanas
vietā,
papildaprīkojums
Uzstāda rūpnīcā
---
Latviski — 297
