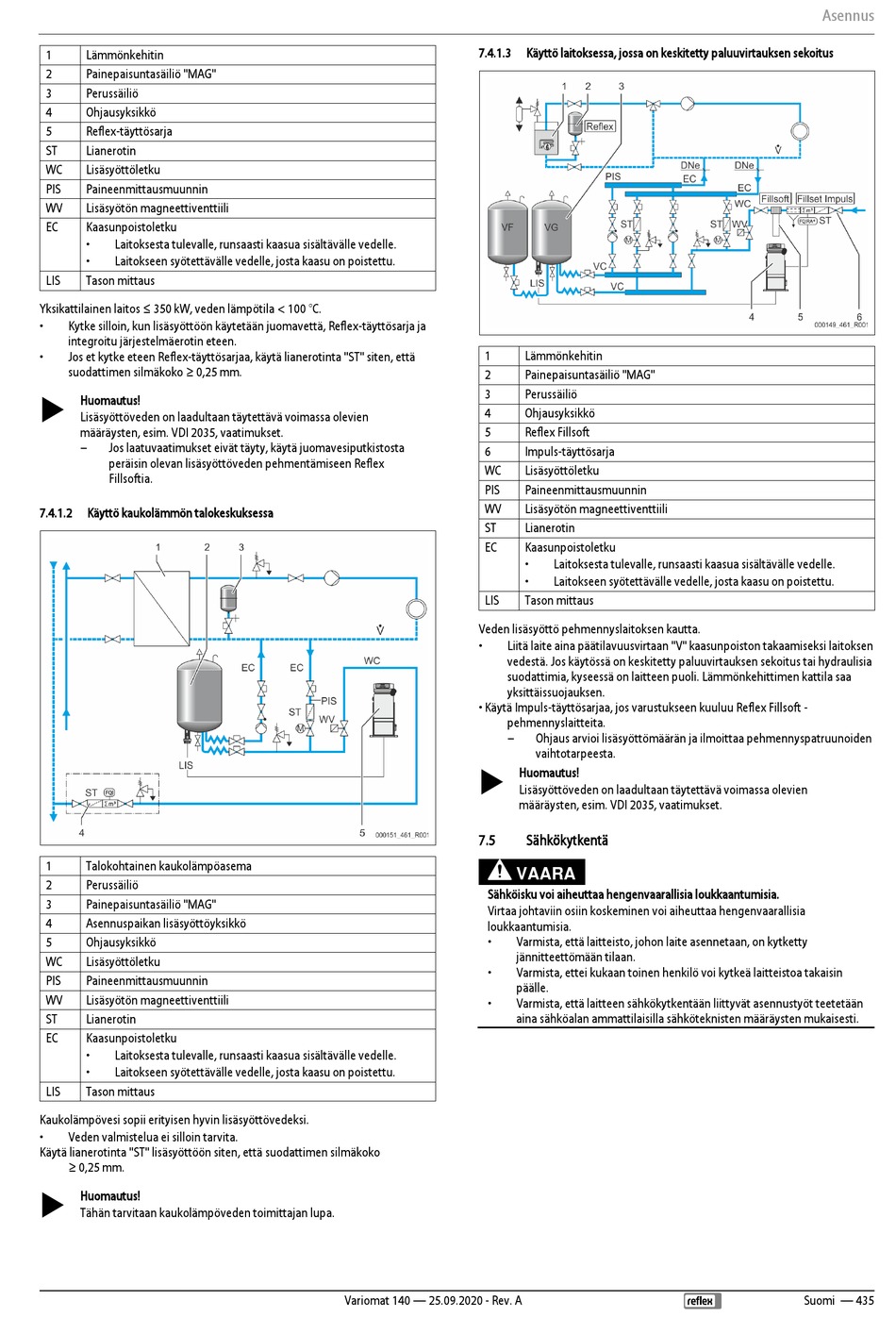

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 435

1 Lämmönkehitin
2 Painepaisuntasäiliö "MAG"
3 Perussäiliö
4 Ohjausyksikkö
5 Reflex-täyttösarja
ST Lianerotin
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
EC Kaasunpoistoletku
• Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
• Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
LIS Tason mittaus
Yksikattilainen laitos ≤ 350 kW, veden lämpötila < 100 °C.
• Kytke silloin, kun lisäsyöttöön käytetään juomavettä, Reflex-täyttösarja ja
integroitu järjestelmäerotin eteen.
• Jos et kytke eteen Reflex-täyttösarjaa, käytä lianerotinta "ST" siten, että
suodattimen silmäkoko ≥ 0,25 mm.
 Huomautus!
Lisäsyöttöveden on laadultaan täytettävä voimassa olevien
määräysten, esim. VDI 2035, vaatimukset.
– Jos laatuvaatimukset eivät täyty, käytä juomavesiputkistosta
peräisin olevan lisäsyöttöveden pehmentämiseen Reflex
Fillsoftia.
7.4.1.2 Käyttö kaukolämmön talokeskuksessa
1 Talokohtainen kaukolämpöasema
2 Perussäiliö
3 Painepaisuntasäiliö "MAG"
4 Asennuspaikan lisäsyöttöyksikkö
5 Ohjausyksikkö
WC Lisäsyöttöletku
PIS Paineenmittausmuunnin
WV Lisäsyötön magneettiventtiili
ST Lianerotin
EC Kaasunpoistoletku
• Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
• Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
LIS Tason mittaus
Kaukolämpövesi sopii erityisen hyvin lisäsyöttövedeksi.
• Veden valmistelua ei silloin tarvita.
Käytä lianerotinta "ST" lisäsyöttöön siten, että suodattimen silmäkoko
≥ 0,25 mm.
 Huomautus!
Tähän tarvitaan kaukolämpöveden toimittajan lupa.
7.4.1.3
1
2
3
4
5
6
WC
PIS
WV
ST
EC
LIS
Veden lisäsyöttö pehmennyslaitoksen kautta.
• Liitä laite aina päätilavuusvirtaan "V" kaasunpoiston takaamiseksi laitoksen
vedestä. Jos käytössä on keskitetty paluuvirtauksen sekoitus tai hydraulisia
suodattimia, kyseessä on laitteen puoli. Lämmönkehittimen kattila saa
yksittäissuojauksen.
• Käytä Impuls-täyttösarjaa, jos varustukseen kuuluu Reflex Fillsoft -
pehmennyslaitteita.
–

7.5
Sähköisku voi aiheuttaa hengenvaarallisia loukkaantumisia.
Virtaa johtaviin osiin koskeminen voi aiheuttaa hengenvaarallisia
loukkaantumisia.
•
•
•
Variomat 140 — 25.09.2020 - Rev. A
Käyttö laitoksessa, jossa on keskitetty paluuvirtauksen sekoitus
Lämmönkehitin
Painepaisuntasäiliö "MAG"
Perussäiliö
Ohjausyksikkö
Reflex Fillsoft
Impuls-täyttösarja
Lisäsyöttöletku
Paineenmittausmuunnin
Lisäsyötön magneettiventtiili
Lianerotin
Kaasunpoistoletku
• Laitoksesta tulevalle, runsaasti kaasua sisältävälle vedelle.
• Laitokseen syötettävälle vedelle, josta kaasu on poistettu.
Tason mittaus
Ohjaus arvioi lisäsyöttömäärän ja ilmoittaa pehmennyspatruunoiden
vaihtotarpeesta.
Huomautus!
Lisäsyöttöveden on laadultaan täytettävä voimassa olevien
määräysten, esim. VDI 2035, vaatimukset.
Sähkökytkentä
VAARA
Varmista, että laitteisto, johon laite asennetaan, on kytketty
jännitteettömään tilaan.
Varmista, ettei kukaan toinen henkilö voi kytkeä laitteistoa takaisin
päälle.
Varmista, että laitteen sähkökytkentään liittyvät asennustyöt teetetään
aina sähköalan ammattilaisilla sähköteknisten määräysten mukaisesti.
Asennus
