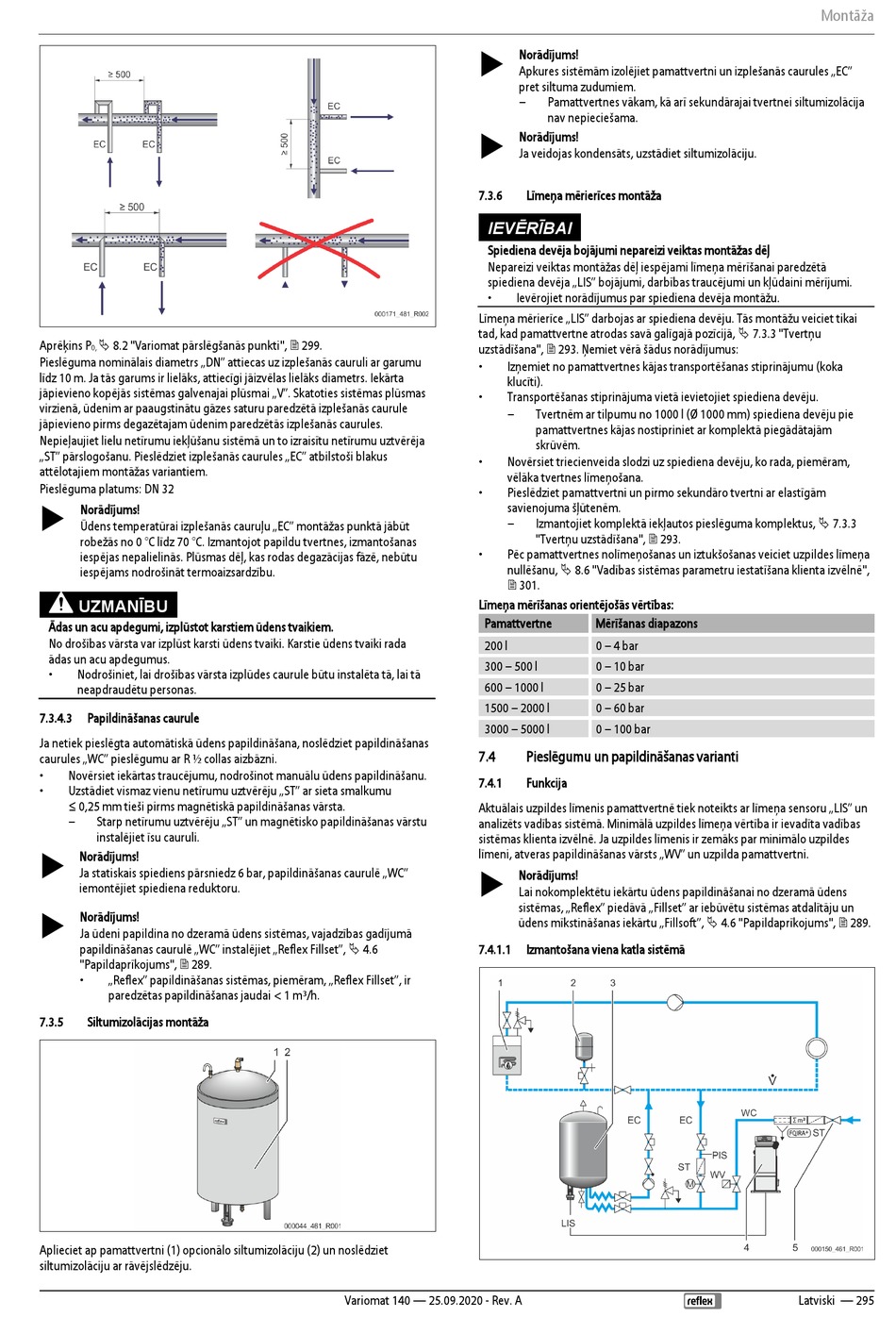

Aprēķins P
8.2 "Variomat pārslēgšanās punkti", 299.
0,
Pieslēguma nominālais diametrs „DN" attiecas uz izplešanās cauruli ar garumu
līdz 10 m. Ja tās garums ir lielāks, attiecīgi jāizvēlas lielāks diametrs. Iekārta
jāpievieno kopējās sistēmas galvenajai plūsmai „V". Skatoties sistēmas plūsmas
virzienā, ūdenim ar paaugstinātu gāzes saturu paredzētā izplešanās caurule
jāpievieno pirms degazētajam ūdenim paredzētās izplešanās caurules.
Nepieļaujiet lielu netīrumu iekļūšanu sistēmā un to izraisītu netīrumu uztvērēja
„ST" pārslogošanu. Pieslēdziet izplešanās caurules „EC" atbilstoši blakus
attēlotajiem montāžas variantiem.
Pieslēguma platums: DN 32
Norādījums!
Ūdens temperatūrai izplešanās cauruļu „EC" montāžas punktā jābūt
robežās no 0 °C līdz 70 °C. Izmantojot papildu tvertnes, izmantošanas
iespējas nepalielinās. Plūsmas dēļ, kas rodas degazācijas fāzē, nebūtu
iespējams nodrošināt termoaizsardzību.
UZMANĪBU
Ādas un acu apdegumi, izplūstot karstiem ūdens tvaikiem.
No drošības vārsta var izplūst karsti ūdens tvaiki. Karstie ūdens tvaiki rada
ādas un acu apdegumus.
•
Nodrošiniet, lai drošības vārsta izplūdes caurule būtu instalēta tā, lai tā
neapdraudētu personas.
7.3.4.3
Papildināšanas caurule
Ja netiek pieslēgta automātiskā ūdens papildināšana, noslēdziet papildināšanas
caurules „WC" pieslēgumu ar R ½ collas aizbāzni.
•
Novērsiet iekārtas traucējumu, nodrošinot manuālu ūdens papildināšanu.
•
Uzstādiet vismaz vienu netīrumu uztvērēju „ST" ar sieta smalkumu
≤ 0,25 mm tieši pirms magnētiskā papildināšanas vārsta.
–
Starp netīrumu uztvērēju „ST" un magnētisko papildināšanas vārstu
instalējiet īsu cauruli.
Norādījums!
Ja statiskais spiediens pārsniedz 6 bar, papildināšanas caurulē „WC"
iemontējiet spiediena reduktoru.
Norādījums!
Ja ūdeni papildina no dzeramā ūdens sistēmas, vajadzības gadījumā
papildināšanas caurulē „WC" instalējiet „Reflex Fillset", 4.6
"Papildaprīkojums", 289.
•
„Reflex" papildināšanas sistēmas, piemēram, „Reflex Fillset", ir
paredzētas papildināšanas jaudai < 1 m³/h.
7.3.5
Siltumizolācijas montāža
Aplieciet ap pamattvertni (1) opcionālo siltumizolāciju (2) un noslēdziet
siltumizolāciju ar rāvējslēdzēju.
7.3.6
IEVĒRĪBAI
Spiediena devēja bojājumi nepareizi veiktas montāžas dēļ
Nepareizi veiktas montāžas dēļ iespējami līmeņa mērīšanai paredzētā
spiediena devēja „LIS" bojājumi, darbības traucējumi un kļūdaini mērījumi.
•
Līmeņa mērierīce „LIS" darbojas ar spiediena devēju. Tās montāžu veiciet tikai
tad, kad pamattvertne atrodas savā galīgajā pozīcijā, 7.3.3 "Tvertņu
uzstādīšana", 293. Ņemiet vērā šādus norādījumus:
•
Izņemiet no pamattvertnes kājas transportēšanas stiprinājumu (koka
klucīti).
•
Transportēšanas stiprinājuma vietā ievietojiet spiediena devēju.
–
•
Novērsiet triecienveida slodzi uz spiediena devēju, ko rada, piemēram,
vēlāka tvertnes līmeņošana.
•
Pieslēdziet pamattvertni un pirmo sekundāro tvertni ar elastīgām
savienojuma šļūtenēm.
–
•
Pēc pamattvertnes nolīmeņošanas un iztukšošanas veiciet uzpildes līmeņa
nullēšanu, 8.6 "Vadības sistēmas parametru iestatīšana klienta izvēlnē",
301.
Līmeņa mērīšanas orientējošās vērtības:
Pamattvertne
200 l
300 – 500 l
600 – 1000 l
1500 – 2000 l
3000 – 5000 l
7.4
7.4.1
Aktuālais uzpildes līmenis pamattvertnē tiek noteikts ar līmeņa sensoru „LIS" un
analizēts vadības sistēmā. Minimālā uzpildes līmeņa vērtība ir ievadīta vadības
sistēmas klienta izvēlnē. Ja uzpildes līmenis ir zemāks par minimālo uzpildes
līmeni, atveras papildināšanas vārsts „WV" un uzpilda pamattvertni.
7.4.1.1
Variomat 140 — 25.09.2020 - Rev. A
Norādījums!
Apkures sistēmām izolējiet pamattvertni un izplešanās caurules „EC"
pret siltuma zudumiem.
–
Pamattvertnes vākam, kā arī sekundārajai tvertnei siltumizolācija
nav nepieciešama.
Norādījums!
Ja veidojas kondensāts, uzstādiet siltumizolāciju.
Līmeņa mērierīces montāža
Ievērojiet norādījumus par spiediena devēja montāžu.
Tvertnēm ar tilpumu no 1000 l (Ø 1000 mm) spiediena devēju pie
pamattvertnes kājas nostipriniet ar komplektā piegādātajām
skrūvēm.
Izmantojiet komplektā iekļautos pieslēguma komplektus, 7.3.3
"Tvertņu uzstādīšana", 293.
Mērīšanas diapazons
0 – 4 bar
0 – 10 bar
0 – 25 bar
0 – 60 bar
0 – 100 bar
Pieslēgumu un papildināšanas varianti
Funkcija
Norādījums!
Lai nokomplektētu iekārtu ūdens papildināšanai no dzeramā ūdens
sistēmas, „Reflex" piedāvā „Fillset" ar iebūvētu sistēmas atdalītāju un
ūdens mīkstināšanas iekārtu „Fillsoft", 4.6 "Papildaprīkojums", 289.
Izmantošana viena katla sistēmā
Montāža
Latviski — 295
