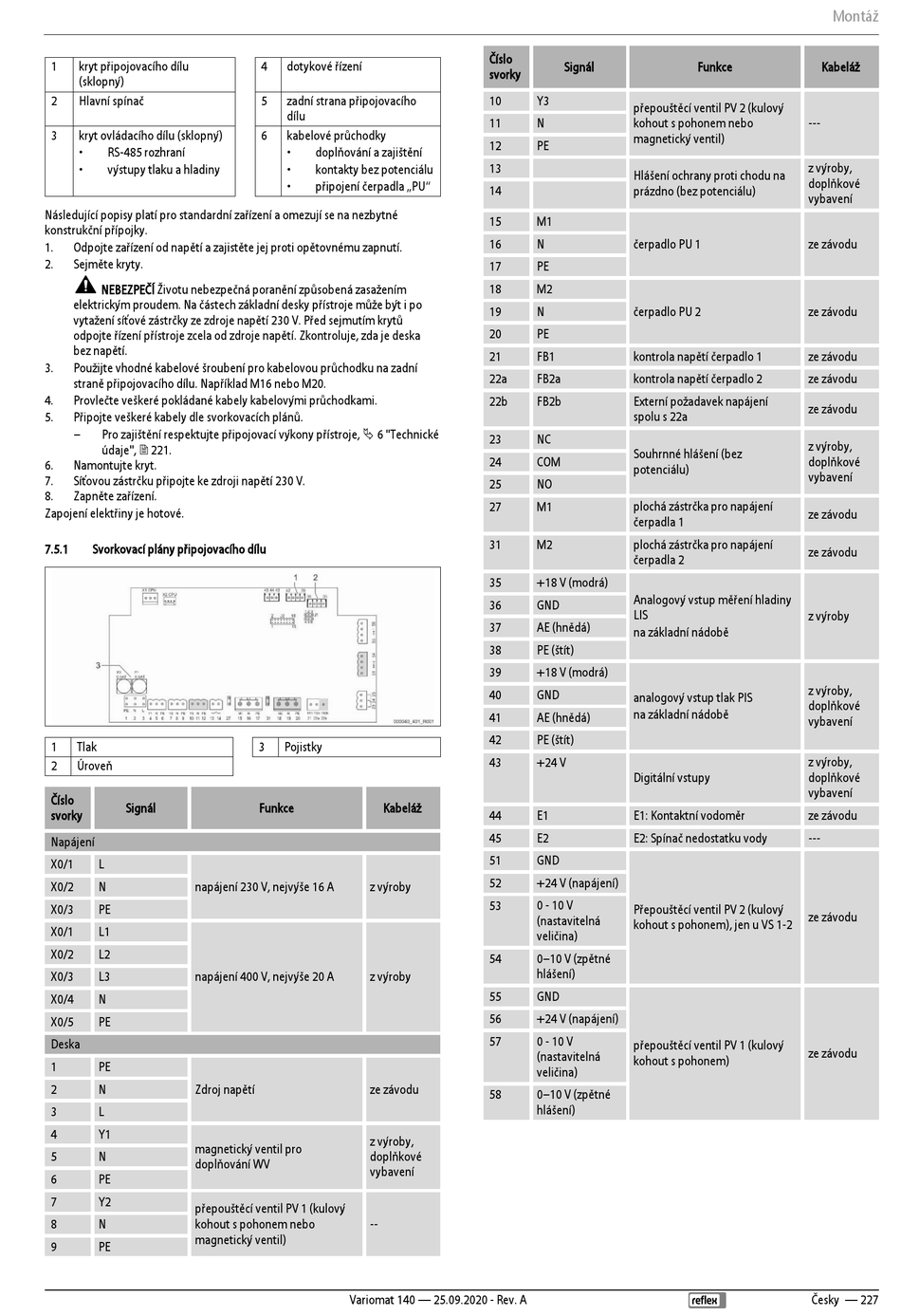

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 227

1 kryt připojovacího dílu
(sklopný)
2 Hlavní spínač
3 kryt ovládacího dílu (sklopný)
• RS-485 rozhraní
• výstupy tlaku a hladiny
Následující popisy platí pro standardní zařízení a omezují se na nezbytné
konstrukční přípojky.
1. Odpojte zařízení od napětí a zajistěte jej proti opětovnému zapnutí.
2. Sejměte kryty.
NEBEZPEČÍ Životu nebezpečná poranění způsobená zasažením
elektrickým proudem. Na částech základní desky přístroje může být i po
vytažení síťové zástrčky ze zdroje napětí 230 V. Před sejmutím krytů
odpojte řízení přístroje zcela od zdroje napětí. Zkontroluje, zda je deska
bez napětí.
3. Použijte vhodné kabelové šroubení pro kabelovou průchodku na zadní
straně připojovacího dílu. Například M16 nebo M20.
4. Provlečte veškeré pokládané kabely kabelovými průchodkami.
5. Připojte veškeré kabely dle svorkovacích plánů.
– Pro zajištění respektujte připojovací výkony přístroje,  6 "Technické
údaje",  221.
6. Namontujte kryt.
7. Síťovou zástrčku připojte ke zdroji napětí 230 V.
8. Zapněte zařízení.
Zapojení elektřiny je hotové.
7.5.1 Svorkovací plány připojovacího dílu
1 Tlak
2 Úroveň
Číslo
Signál
svorky
Napájení
X0/1 L
X0/2 N napájení 230 V, nejvýše 16 A
X0/3 PE
X0/1 L1
X0/2 L2
X0/3 L3 napájení 400 V, nejvýše 20 A
X0/4 N
X0/5 PE
Deska
1 PE
2 N Zdroj napětí
3 L
4 Y1
magnetický ventil pro
5 N
doplňování WV
6 PE
7 Y2
přepouštěcí ventil PV 1 (kulový
8 N kohout s pohonem nebo
magnetický ventil)
9 PE
4 dotykové řízení
5 zadní strana připojovacího
dílu
6 kabelové průchodky
• doplňování a zajištění
• kontakty bez potenciálu
• připojení čerpadla „PU"
3 Pojistky
Funkce Kabeláž
z výroby
z výroby
ze závodu
z výroby,
doplňkové
vybavení
--
Variomat 140 — 25.09.2020 - Rev. A
Číslo
Signál
svorky
10 Y3
přepouštěcí ventil PV 2 (kulový
11 N kohout s pohonem nebo
magnetický ventil)
12 PE
13
Hlášení ochrany proti chodu na
14 prázdno (bez potenciálu)
15 M1
16 N čerpadlo PU 1
17 PE
18 M2
19 N čerpadlo PU 2
20 PE
21 FB1 kontrola napětí čerpadlo 1
22a FB2a kontrola napětí čerpadlo 2
22b FB2b Externí požadavek napájení
spolu s 22a
23 NC
Souhrnné hlášení (bez
24 COM
potenciálu)
25 NO
27 M1 plochá zástrčka pro napájení
čerpadla 1
31 M2 plochá zástrčka pro napájení
čerpadla 2
35 +18 V (modrá)
Analogový vstup měření hladiny
36 GND
LIS
37 AE (hnědá)
na základní nádobě
38 PE (štít)
39 +18 V (modrá)
40 GND
analogový vstup tlak PIS
na základní nádobě
41 AE (hnědá)
42 PE (štít)
43 +24 V
Digitální vstupy
44 E1 E1: Kontaktní vodoměr
45 E2 E2: Spínač nedostatku vody
51 GND
52 +24 V (napájení)
53 0 - 10 V
Přepouštěcí ventil PV 2 (kulový
(nastavitelná
kohout s pohonem), jen u VS 1-2
veličina)
0–10 V (zpětné
54
hlášení)
55 GND
56 +24 V (napájení)
57 0 - 10 V
přepouštěcí ventil PV 1 (kulový
(nastavitelná
kohout s pohonem)
veličina)
58 0–10 V (zpětné
hlášení)
Montáž
Funkce Kabeláž
---
z výroby,
doplňkové
vybavení
ze závodu
ze závodu
ze závodu
ze závodu
ze závodu
z výroby,
doplňkové
vybavení
ze závodu
ze závodu
z výroby
z výroby,
doplňkové
vybavení
z výroby,
doplňkové
vybavení
ze závodu
---
ze závodu
ze závodu
