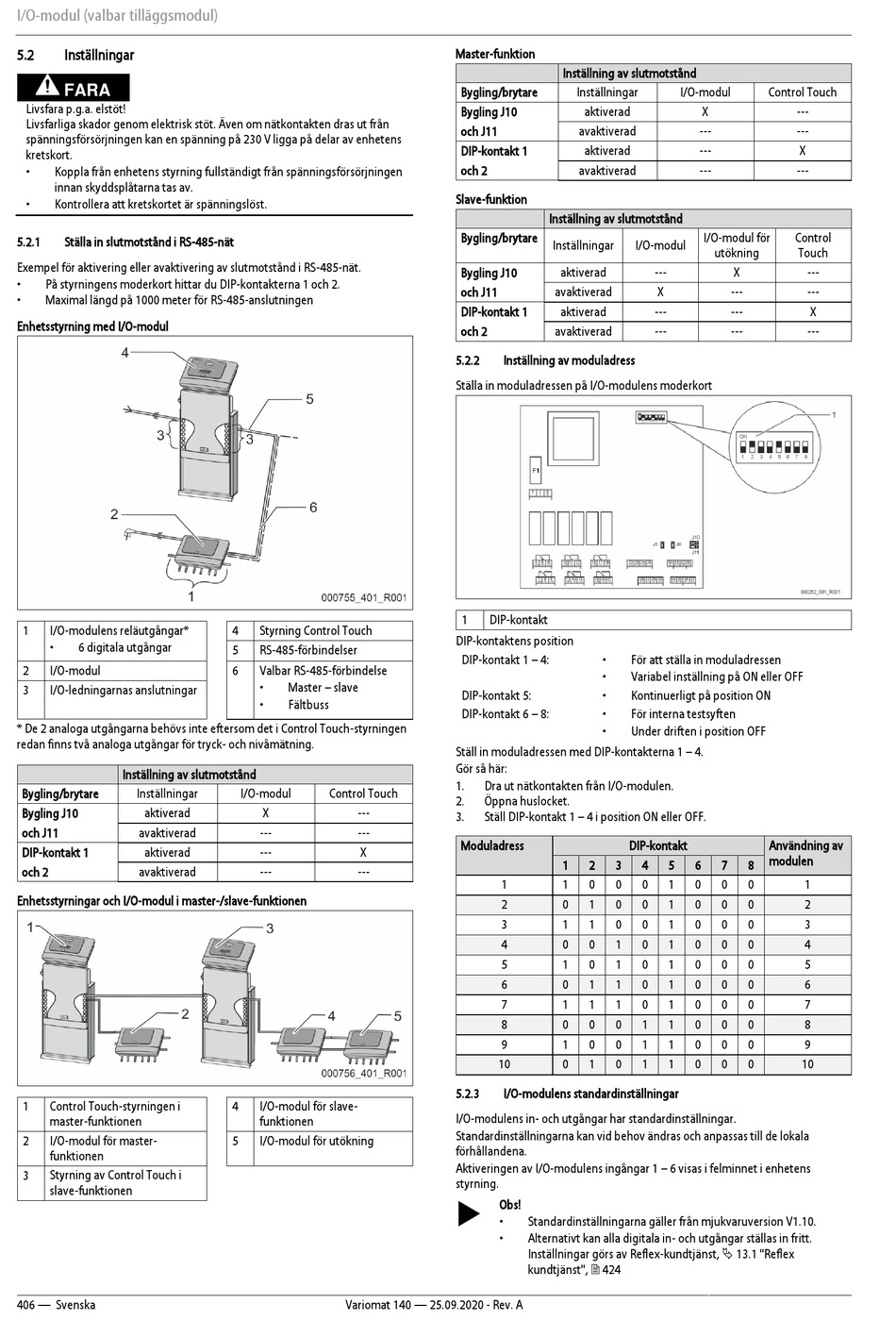

I/O-modul (valbar tilläggsmodul)
5.2
Inställningar
FARA
Livsfara p.g.a. elstöt!
Livsfarliga skador genom elektrisk stöt. Även om nätkontakten dras ut från
spänningsförsörjningen kan en spänning på 230 V ligga på delar av enhetens
kretskort.
•
Koppla från enhetens styrning fullständigt från spänningsförsörjningen
innan skyddsplåtarna tas av.
•
Kontrollera att kretskortet är spänningslöst.
5.2.1
Ställa in slutmotstånd i RS-485-nät
Exempel för aktivering eller avaktivering av slutmotstånd i RS-485-nät.
•
På styrningens moderkort hittar du DIP-kontakterna 1 och 2.
•
Maximal längd på 1000 meter för RS-485-anslutningen
Enhetsstyrning med I/O-modul
1
I/O-modulens reläutgångar*
•
6 digitala utgångar
2
I/O-modul
3
I/O-ledningarnas anslutningar
* De 2 analoga utgångarna behövs inte eftersom det i Control Touch-styrningen
redan finns två analoga utgångar för tryck- och nivåmätning.
Inställning av slutmotstånd
Bygling/brytare
Inställningar
Bygling J10
aktiverad
och J11
avaktiverad
DIP-kontakt 1
aktiverad
och 2
avaktiverad
Enhetsstyrningar och I/O-modul i master-/slave-funktionen
1
Control Touch-styrningen i
master-funktionen
2
I/O-modul för master-
funktionen
3
Styrning av Control Touch i
slave-funktionen
406 — Svenska
4
Styrning Control Touch
5
RS-485-förbindelser
6
Valbar RS-485-förbindelse
•
Master – slave
•
Fältbuss
I/O-modul
Control Touch
X
---
---
---
---
X
---
---
4
I/O-modul för slave-
funktionen
5
I/O-modul för utökning
Variomat 140 — 25.09.2020 - Rev. A
Master-funktion
Inställning av slutmotstånd
Bygling/brytare
Inställningar
Bygling J10
aktiverad
och J11
avaktiverad
DIP-kontakt 1
aktiverad
och 2
avaktiverad
Slave-funktion
Inställning av slutmotstånd
Bygling/brytare
Inställningar
Bygling J10
aktiverad
och J11
avaktiverad
DIP-kontakt 1
aktiverad
och 2
avaktiverad
5.2.2
Inställning av moduladress
Ställa in moduladressen på I/O-modulens moderkort
1
DIP-kontakt
DIP-kontaktens position
DIP-kontakt 1 – 4:
•
•
DIP-kontakt 5:
•
DIP-kontakt 6 – 8:
•
•
Ställ in moduladressen med DIP-kontakterna 1 – 4.
Gör så här:
1.
Dra ut nätkontakten från I/O-modulen.
2.
Öppna huslocket.
3.
Ställ DIP-kontakt 1 – 4 i position ON eller OFF.
Moduladress
1
2
3
1
1
0
0
2
0
1
0
3
1
1
0
4
0
0
1
5
1
0
1
6
0
1
1
7
1
1
1
8
0
0
0
9
1
0
0
10
0
1
0
5.2.3
I/O-modulens standardinställningar
I/O-modulens in- och utgångar har standardinställningar.
Standardinställningarna kan vid behov ändras och anpassas till de lokala
förhållandena.
Aktiveringen av I/O-modulens ingångar 1 – 6 visas i felminnet i enhetens
styrning.
Obs!
•
Standardinställningarna gäller från mjukvaruversion V1.10.
•
Alternativt kan alla digitala in- och utgångar ställas in fritt.
Inställningar görs av Reflex-kundtjänst, 13.1 "Reflex
kundtjänst", 424
I/O-modul
Control Touch
X
---
---
---
---
---
---
I/O-modul för
Control
I/O-modul
utökning
Touch
---
X
X
---
---
---
---
---
För att ställa in moduladressen
Variabel inställning på ON eller OFF
Kontinuerligt på position ON
För interna testsyften
Under driften i position OFF
DIP-kontakt
Användning av
modulen
4
5
6
7
8
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
0
1
0
0
0
1
1
0
0
0
1
1
0
0
0
1
1
0
0
0
X
---
---
X
---
1
2
3
4
5
6
7
8
9
10
