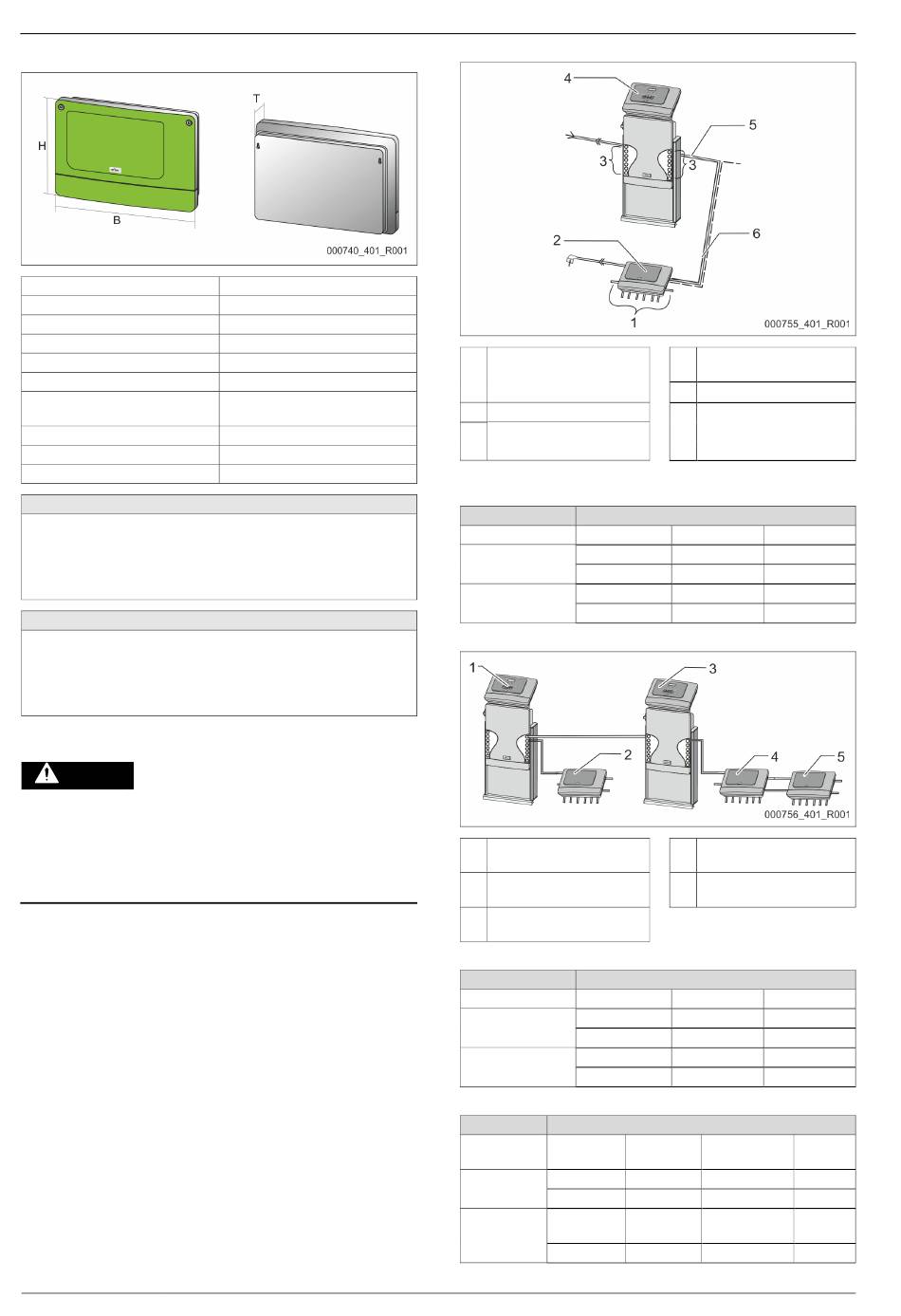

Reflex Variomat VS 1-1/140 Originalbetriebsanleitung Seite 78

Módulo de I/O (módulo de ampliación opcional)
5.1 Datos técnicos
Carcasa
Anchura (anch.):
Altura (alt.):
Profundidad (pro.):
Peso:
Temperatura de servicio permitida:
Temperatura de almacenamiento
permitida:
Grado de protección IP:
Suministro de tensión:
Protección por fusible (primario):
Entradas/salidas
• 6 salidas de relé sin potencial (inversor)
• 3 entradas digitales 230 V AC
• 3 entradas digitales 24 V AC
• 2 salidas analógicas (estas no se necesitan, porque ya están incluidas en
la unidad de control Control Touch.)
Interfaces de control
• RS-485
• 19,2 kbit/s
• sin potencial
• Conexión mediante bornes de enchufe terminales roscados
• Protocolo específico RSI
5.2 Ajustes
Peligro
¡Peligro de muerte por choque eléctrico!
Lesiones mortales por choque eléctrico. Algunas partes de la placa
electrónica pueden estar conectadas a la fuente de tensión de 230 V después
de haberse desenchufado la clavija de red.
• Antes de quitar las cubiertas, desconecte la unidad de control
completamente para aislarla de la fuente de alimentación de corriente.
• Compruebe que la placa electrónica está sin tensión.
5.2.1 Ajuste de terminadores en las redes RS-485
Ejemplos para la activación o desactivación de los terminadores de las redes RS-
485.
• En la placa base de la unidad de control se encuentran los conmutadores
DIP 1 y 2
• Longitud máxima 1000 metros para la conexión RS-485
78 — Español
Carcasa de plástico
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A de acción lenta
Variomat 140 — 25.09.2020 - Rev. A
Unidad de control con módulo de E/S
Salidas de relé del módulo de
1
E/S*
• 6 Salidas digitales
2 Módulo de E/S
Conexiones de las líneas de
3
E/S
* Las 2 salidas analógicas no se necesitan, porque en la unidad de control Control
Touch ya hay incluidas dos salidas analógicas para la medición de presión y nivel.
Ajustes de terminadores
Jumper/Interruptores Ajustes
Jumper J10 activado
y J11 desactivado
Conmutador DIP 1 activado
y 2 desactivado
Unidades de control y módulo de E/S en la función Maestro-Esclavo
1 Unidad de control Control
Touch en la función Maestro
2 Módulo de E/S para la función
Maestro
Unidad de control Control
3
Touch en la función Esclavo
Función Maestro
Ajuste de terminadores
Jumper/Interruptores Ajustes
Jumper J10 activado
y J11 desactivado
Conmutador DIP 1 activado
y 2 desactivado
Función Esclavo
Ajustes de terminadores
Jumper /
Ajustes
Interruptores
Jumper J10 activado
y J11 desactivado
Conmutador
activado
DIP 1
y 2 desactivado
Unidad de control Control
4
Touch
5 Conexión RS-485
6 Conexión RS-485 opcional
• Maestro-Esclavo
• Bus de campo
Módulo de E/S Control Touch
X ---
--- ---
--- X
--- ---
4 Módulo de E/S para la función
Esclavo.
5 Módulo de E/S de ampliación
Módulo de E/S Control Touch
X ---
--- ---
--- X
--- ---
Módulo de Módulo de E/S Control
E/S de ampliación
--- X
X ---
--- ---
--- ---
Touch
---
---
