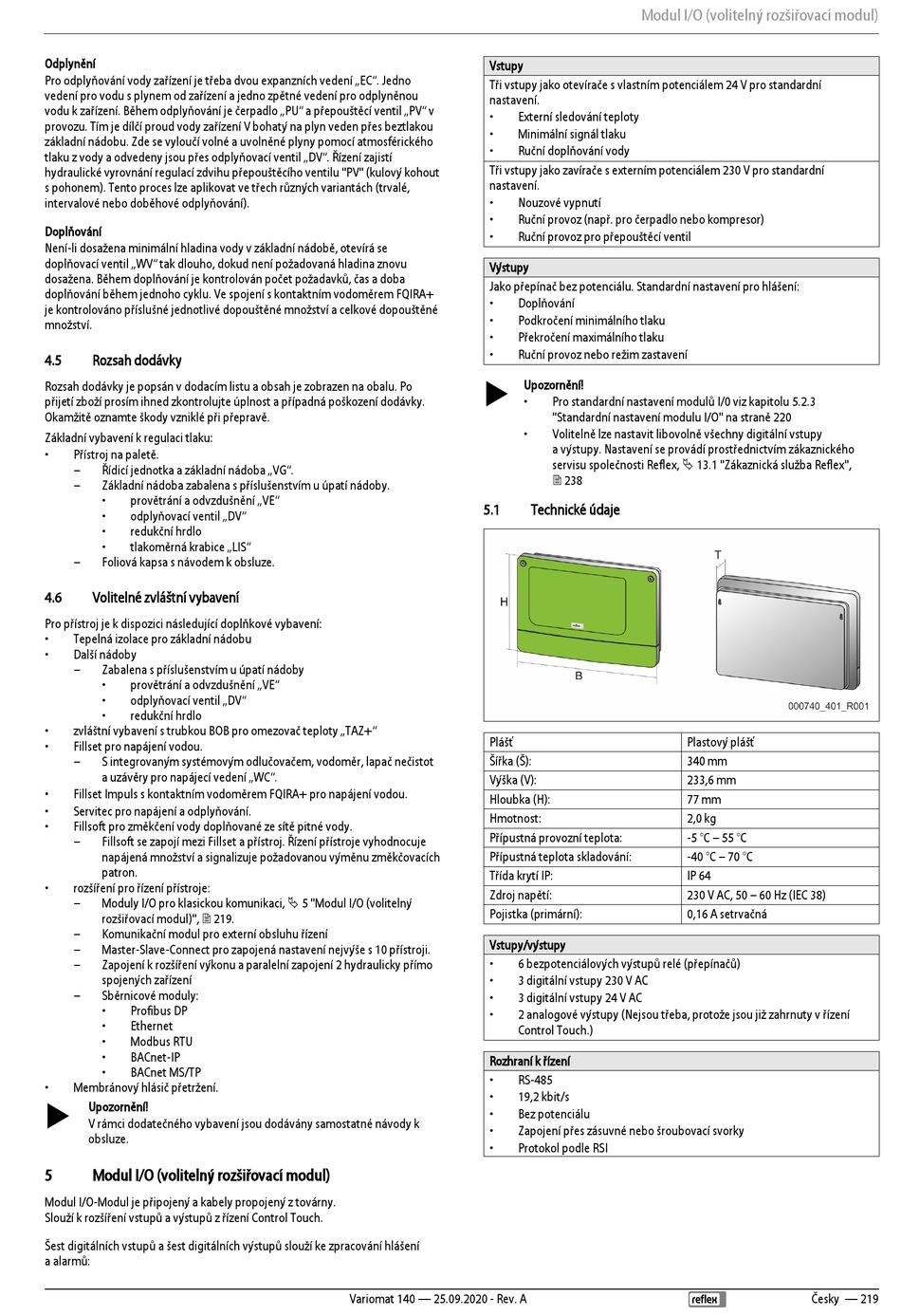

Odplynění
Pro odplyňování vody zařízení je třeba dvou expanzních vedení „EC". Jedno
vedení pro vodu s plynem od zařízení a jedno zpětné vedení pro odplyněnou
vodu k zařízení. Během odplyňování je čerpadlo „PU" a přepouštěcí ventil „PV" v
provozu. Tím je dílčí proud vody zařízení V bohatý na plyn veden přes beztlakou
základní nádobu. Zde se vyloučí volné a uvolněné plyny pomocí atmosférického
tlaku z vody a odvedeny jsou přes odplyňovací ventil „DV". Řízení zajistí
hydraulické vyrovnání regulací zdvihu přepouštěcího ventilu "PV" (kulový kohout
s pohonem). Tento proces lze aplikovat ve třech různých variantách (trvalé,
intervalové nebo doběhové odplyňování).
Doplňování
Není-li dosažena minimální hladina vody v základní nádobě, otevírá se
doplňovací ventil „WV" tak dlouho, dokud není požadovaná hladina znovu
dosažena. Během doplňování je kontrolován počet požadavků, čas a doba
doplňování během jednoho cyklu. Ve spojení s kontaktním vodoměrem FQIRA+
je kontrolováno příslušné jednotlivé dopouštěné množství a celkové dopouštěné
množství.
4.5
Rozsah dodávky
Rozsah dodávky je popsán v dodacím listu a obsah je zobrazen na obalu. Po
přijetí zboží prosím ihned zkontrolujte úplnost a případná poškození dodávky.
Okamžitě oznamte škody vzniklé při přepravě.
Základní vybavení k regulaci tlaku:
•
Přístroj na paletě.
–
Řídicí jednotka a základní nádoba „VG".
–
Základní nádoba zabalena s příslušenstvím u úpatí nádoby.
•
provětrání a odvzdušnění „VE"
•
odplyňovací ventil „DV"
•
redukční hrdlo
•
tlakoměrná krabice „LIS"
–
Foliová kapsa s návodem k obsluze.
4.6
Volitelné zvláštní vybavení
Pro přístroj je k dispozici následující doplňkové vybavení:
•
Tepelná izolace pro základní nádobu
•
Další nádoby
–
Zabalena s příslušenstvím u úpatí nádoby
•
provětrání a odvzdušnění „VE"
•
odplyňovací ventil „DV"
•
redukční hrdlo
•
zvláštní vybavení s trubkou BOB pro omezovač teploty „TAZ+"
•
Fillset pro napájení vodou.
–
S integrovaným systémovým odlučovačem, vodoměr, lapač nečistot
a uzávěry pro napájecí vedení „WC".
•
Fillset Impuls s kontaktním vodoměrem FQIRA+ pro napájení vodou.
•
Servitec pro napájení a odplyňování.
•
Fillsoft pro změkčení vody doplňované ze sítě pitné vody.
–
Fillsoft se zapojí mezi Fillset a přístroj. Řízení přístroje vyhodnocuje
napájená množství a signalizuje požadovanou výměnu změkčovacích
patron.
•
rozšíření pro řízení přístroje:
–
Moduly I/O pro klasickou komunikaci, 5 "Modul I/O (volitelný
rozšiřovací modul)", 219.
–
Komunikační modul pro externí obsluhu řízení
–
Master-Slave-Connect pro zapojená nastavení nejvýše s 10 přístroji.
–
Zapojení k rozšíření výkonu a paralelní zapojení 2 hydraulicky přímo
spojených zařízení
–
Sběrnicové moduly:
•
Profibus DP
•
Ethernet
•
Modbus RTU
•
BACnet-IP
•
BACnet MS/TP
•
Membránový hlásič přetržení.
Upozornění!
V rámci dodatečného vybavení jsou dodávány samostatné návody k
obsluze.
5
Modul I/O (volitelný rozšiřovací modul)
Modul I/O-Modul je připojený a kabely propojený z továrny.
Slouží k rozšíření vstupů a výstupů z řízení Control Touch.
Šest digitálních vstupů a šest digitálních výstupů slouží ke zpracování hlášení
a alarmů:
Vstupy
Tři vstupy jako otevírače s vlastním potenciálem 24 V pro standardní
nastavení.
•
Externí sledování teploty
•
Minimální signál tlaku
•
Ruční doplňování vody
Tři vstupy jako zavírače s externím potenciálem 230 V pro standardní
nastavení.
•
Nouzové vypnutí
•
Ruční provoz (např. pro čerpadlo nebo kompresor)
•
Ruční provoz pro přepouštěcí ventil
Výstupy
Jako přepínač bez potenciálu. Standardní nastavení pro hlášení:
•
Doplňování
•
Podkročení minimálního tlaku
•
Překročení maximálního tlaku
•
Ruční provoz nebo režim zastavení
5.1
Plášť
Šířka (Š):
Výška (V):
Hloubka (H):
Hmotnost:
Přípustná provozní teplota:
Přípustná teplota skladování:
Třída krytí IP:
Zdroj napětí:
Pojistka (primární):
Vstupy/výstupy
•
6 bezpotenciálových výstupů relé (přepínačů)
•
3 digitální vstupy 230 V AC
•
3 digitální vstupy 24 V AC
•
2 analogové výstupy (Nejsou třeba, protože jsou již zahrnuty v řízení
Control Touch.)
Rozhraní k řízení
•
RS-485
•
19,2 kbit/s
•
Bez potenciálu
•
Zapojení přes zásuvné nebo šroubovací svorky
•
Protokol podle RSI
Variomat 140 — 25.09.2020 - Rev. A
Modul I/O (volitelný rozšiřovací modul)
Upozornění!
•
Pro standardní nastavení modulů I/0 viz kapitolu 5.2.3
"Standardní nastavení modulu I/O" na straně 220
•
Volitelně lze nastavit libovolně všechny digitální vstupy
a výstupy. Nastavení se provádí prostřednictvím zákaznického
servisu společnosti Reflex, 13.1 "Zákaznická služba Reflex",
238
Technické údaje
Plastový plášť
340 mm
233,6 mm
77 mm
2,0 kg
-5 °C – 55 °C
-40 °C – 70 °C
IP 64
230 V AC, 50 – 60 Hz (IEC 38)
0,16 A setrvačná
Česky — 219
