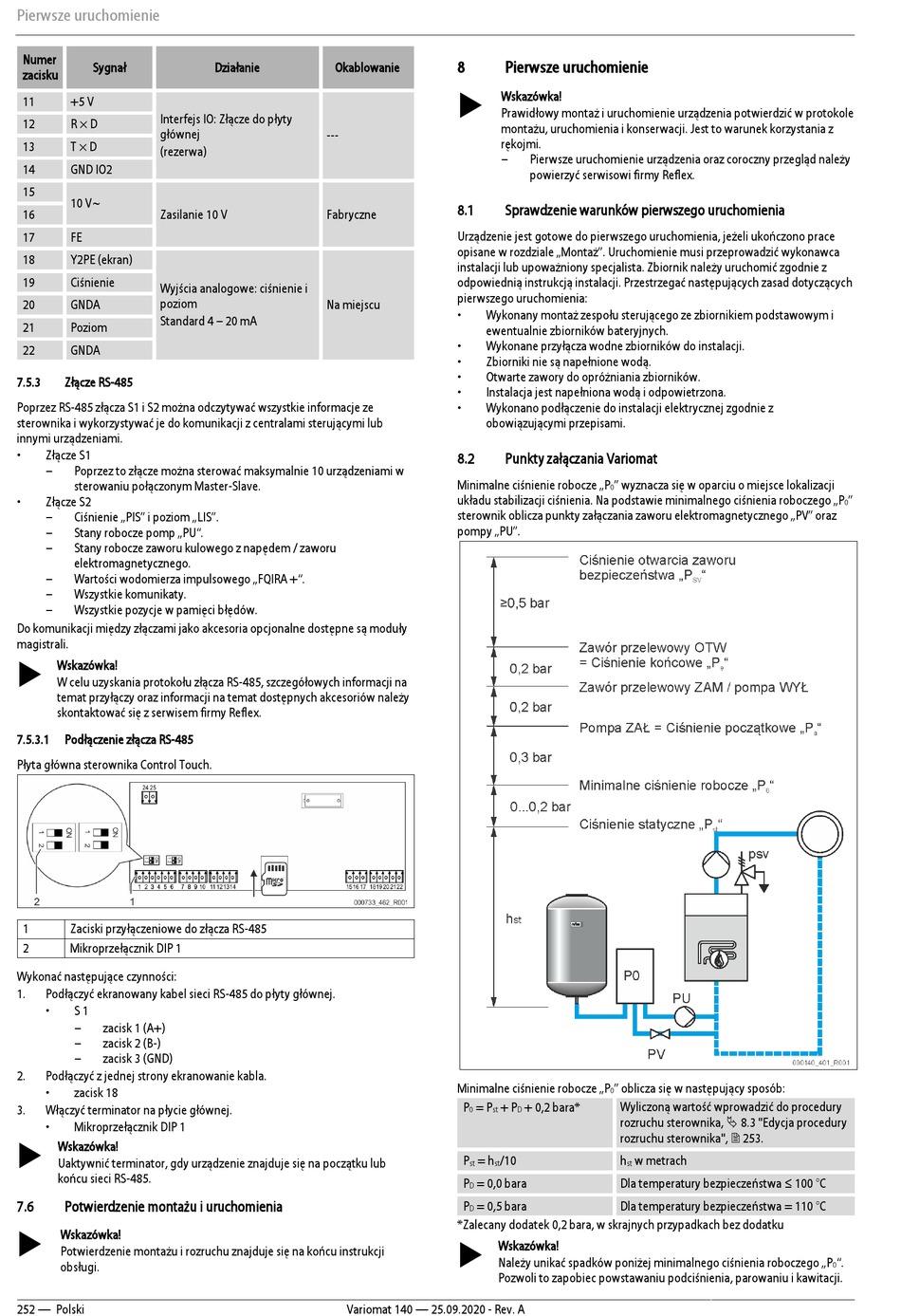

Pierwsze uruchomienie
Numer
Sygnał
zacisku
11
+5 V
Interfejs IO: Złącze do płyty
12
R × D
głównej
13
T × D
(rezerwa)
14
GND IO2
15
10 V~
16
Zasilanie 10 V
17
FE
18
Y2PE (ekran)
19
Ciśnienie
Wyjścia analogowe: ciśnienie i
poziom
20
GNDA
Standard 4 – 20 mA
21
Poziom
22
GNDA
7.5.3
Złącze RS-485
Poprzez RS-485 złącza S1 i S2 można odczytywać wszystkie informacje ze
sterownika i wykorzystywać je do komunikacji z centralami sterującymi lub
innymi urządzeniami.
•
Złącze S1
–
Poprzez to złącze można sterować maksymalnie 10 urządzeniami w
sterowaniu połączonym Master-Slave.
•
Złącze S2
–
Ciśnienie „PIS" i poziom „LIS".
–
Stany robocze pomp „PU".
–
Stany robocze zaworu kulowego z napędem / zaworu
elektromagnetycznego.
–
Wartości wodomierza impulsowego „FQIRA +".
–
Wszystkie komunikaty.
–
Wszystkie pozycje w pamięci błędów.
Do komunikacji między złączami jako akcesoria opcjonalne dostępne są moduły
magistrali.
Wskazówka!
W celu uzyskania protokołu złącza RS-485, szczegółowych informacji na
temat przyłączy oraz informacji na temat dostępnych akcesoriów należy
skontaktować się z serwisem firmy Reflex.
7.5.3.1
Podłączenie złącza RS-485
Płyta główna sterownika Control Touch.
1
Zaciski przyłączeniowe do złącza RS-485
2
Mikroprzełącznik DIP 1
Wykonać następujące czynności:
1.
Podłączyć ekranowany kabel sieci RS-485 do płyty głównej.
•
S 1
–
zacisk 1 (A+)
–
zacisk 2 (B-)
–
zacisk 3 (GND)
2.
Podłączyć z jednej strony ekranowanie kabla.
•
zacisk 18
3.
Włączyć terminator na płycie głównej.
•
Mikroprzełącznik DIP 1
Wskazówka!
Uaktywnić terminator, gdy urządzenie znajduje się na początku lub
końcu sieci RS-485.
7.6
Potwierdzenie montażu i uruchomienia
Wskazówka!
Potwierdzenie montażu i rozruchu znajduje się na końcu instrukcji
obsługi.
252 — Polski
Działanie
Okablowanie
---
Fabryczne
Na miejscu
Variomat 140 — 25.09.2020 - Rev. A
8
Pierwsze uruchomienie
Wskazówka!
Prawidłowy montaż i uruchomienie urządzenia potwierdzić w protokole
montażu, uruchomienia i konserwacji. Jest to warunek korzystania z
rękojmi.
–
Pierwsze uruchomienie urządzenia oraz coroczny przegląd należy
powierzyć serwisowi firmy Reflex.
8.1
Sprawdzenie warunków pierwszego uruchomienia
Urządzenie jest gotowe do pierwszego uruchomienia, jeżeli ukończono prace
opisane w rozdziale „Montaż". Uruchomienie musi przeprowadzić wykonawca
instalacji lub upoważniony specjalista. Zbiornik należy uruchomić zgodnie z
odpowiednią instrukcją instalacji. Przestrzegać następujących zasad dotyczących
pierwszego uruchomienia:
•
Wykonany montaż zespołu sterującego ze zbiornikiem podstawowym i
ewentualnie zbiorników bateryjnych.
•
Wykonane przyłącza wodne zbiorników do instalacji.
•
Zbiorniki nie są napełnione wodą.
•
Otwarte zawory do opróżniania zbiorników.
•
Instalacja jest napełniona wodą i odpowietrzona.
•
Wykonano podłączenie do instalacji elektrycznej zgodnie z
obowiązującymi przepisami.
8.2
Punkty załączania Variomat
Minimalne ciśnienie robocze „P
" wyznacza się w oparciu o miejsce lokalizacji
0
układu stabilizacji ciśnienia. Na podstawie minimalnego ciśnienia roboczego „P
sterownik oblicza punkty załączania zaworu elektromagnetycznego „PV" oraz
pompy „PU".
Minimalne ciśnienie robocze „P
" oblicza się w następujący sposób:
0
P
= P
+ P
+ 0,2 bara*
Wyliczoną wartość wprowadzić do procedury
0
st
D
rozruchu sterownika, 8.3 "Edycja procedury
rozruchu sterownika", 253.
P
= h
/10
h
st
st
st
P
= 0,0 bara
Dla temperatury bezpieczeństwa ≤ 100 °C
D
P
= 0,5 bara
Dla temperatury bezpieczeństwa = 110 °C
D
*Zalecany dodatek 0,2 bara, w skrajnych przypadkach bez dodatku
Wskazówka!
Należy unikać spadków poniżej minimalnego ciśnienia roboczego „P
Pozwoli to zapobiec powstawaniu podciśnienia, parowaniu i kawitacji.
w metrach
"
0
".
0
