4
Opis urządzeń
4.1
Opis
Variomat VS 140 jest sterowanym za pomocą pompy układem stabilizacji
ciśnienia, odgazowywania i uzupełniania wody w instalacjach ogrzewania i
chłodzenia. Variomat składa się z zespołu sterującego z pompami i co najmniej
jednego zbiornika przeponowego. Membrana w zbiorniku przeponowym
oddziela przestrzeń powietrzną od przestrzeni wodnej. Takie rozwiązanie
zapobiega przenikaniu tlenu zawartego w powietrzu do wody znajdującej się w
zbiorniku przeponowym.
Variomat VS 140 zapewnia następujące zabezpieczenia:
•
Optymalizację wszystkich operacji związanych ze stabilizacją ciśnienia,
odgazowaniem i uzupełnianiem wody.
–
Brak bezpośredniego zasysania powietrza dzięki kontroli stabilizacji
ciśnienia z automatycznym uzupełnianiem wody.
–
Brak problemów z cyrkulacją na skutek obecności pęcherzyków
powietrza w wodzie.
–
Redukcję uszkodzeń korozyjnych dzięki odgazowaniu tlenu z wody
do napełniania instalacji i uzupełniania ubytków.

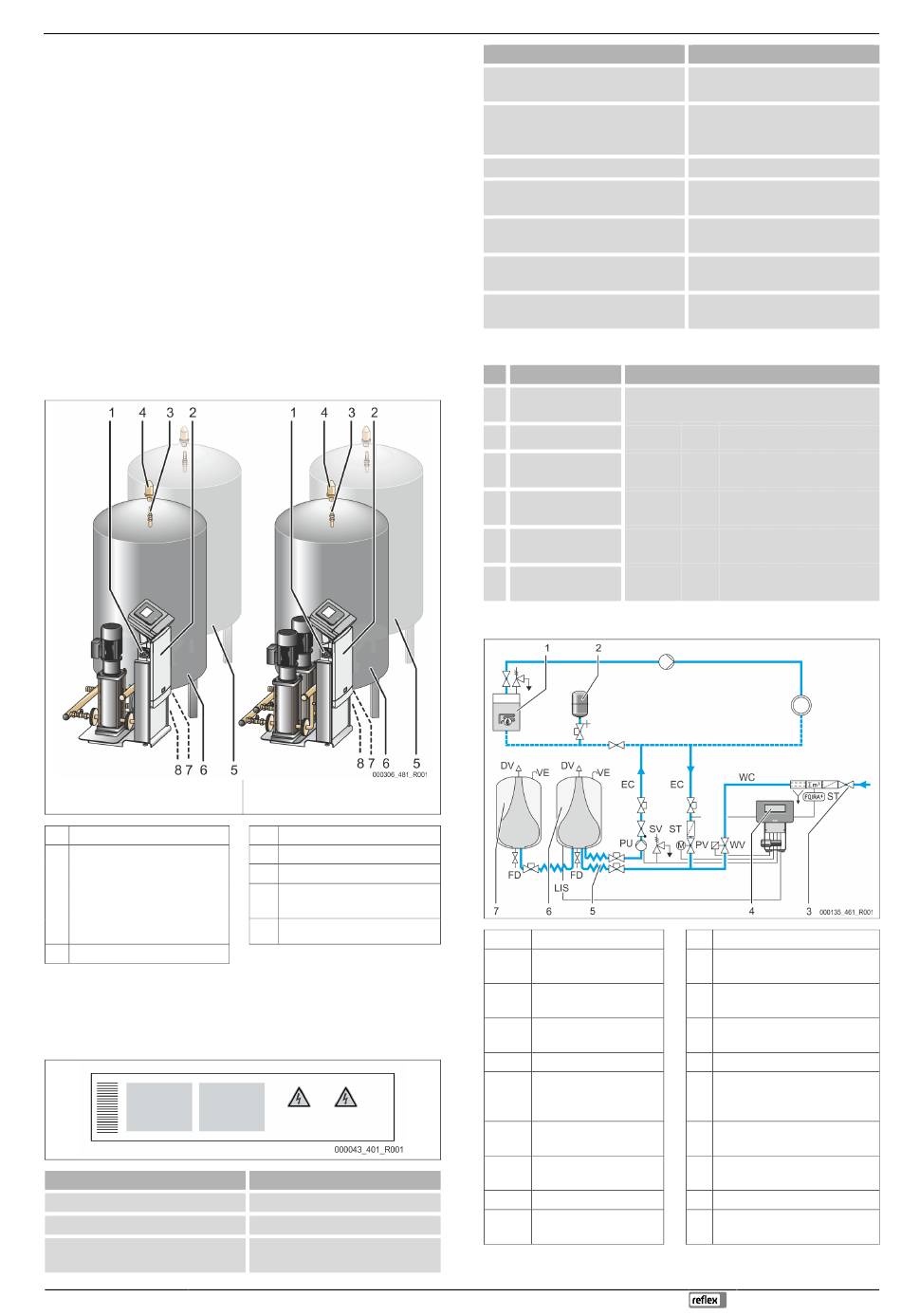

4.2
Widok poglądowy
Variomat z jedną pompą (VS 1-1/140)
1
Wyłącznik główny
2
Zespół sterujący
•
Moduł przyłączeniowy
do pompy/pomp
•
Moduł obsługowy
układu sterowania
„Reflex Control Touch"
3
Kolano kompensacyjne „VE"
4.3
Identyfikator
4.3.1
Tabliczka znamionowa
Na tabliczce znamionowej znajdują się dane producenta, rok produkcji, numer
seryjny i dane techniczne.
Informacje na tabliczce znamionowej
Type
Serial No.
min. / max. allowable pressure P
Variomat z dwoma pompami (VS 1-
2/140)
4
Zawór odgazowywania „DV"
5
Zbiornik bateryjny „VF"
6
Zbiornik podstawowy „VF"
7
Kurek do napełniania i
opróżniania „FD"
8
Miernik poziomu „LIS"
Znaczenie
Nazwa urządzenia
Numer seryjny
Dopuszczalne ciśnienie minimalne /
maksymalne
Variomat 140 — 25.09.2020 - Rev. A
Informacje na tabliczce znamionowej
max. continuous operating
temperature
min. / max. allowable temperature /
flow temperature TS
Year built
min. operating pressure set up on
shop floor
at site
max. pressure saftey valve
factory - aline
at site
4.3.2
Kod typu
Nr
1
Nazwa zespołu
sterującego
2
Liczba pomp
Variomat VS 1- 1 VG 500 l, VF 500 l
3
Zbiornik
podstawowy „VG"
4
Pojemność
nominalna
5
Zbiornik bateryjny
„VF"
Pojemność
6
nominalna
4.4
Funkcja
1
Instalacja grzewcza
Naczynie wzbiorcze
2
„MNW"
3
Reflex Fillset Impuls
4
Zespół sterujący
5
Dopływy hydrauliczne
6
Przestrzeń powietrzna
zbiornika
podstawowego
7
Przestrzeń powietrzna
zbiornika bateryjnego
ST
Osadnik zanieczyszczeń
FQIRA+ Wodomierz impulsowy
WC
Przewód uzupełniania
wody
Opis urządzeń
Znaczenie
Maksymalna temperatura w trybie
pracy ciągłej
Minimalna / maksymalna
temperatura dopuszczalna /
temperatura na dopływie TS
Rok produkcji
Fabryczne minimalne ciśnienie
robocze
Ustawione minimalne ciśnienie
robocze
Fabryczne ciśnienie zadziałania
zaworu bezpieczeństwa
Ustawione ciśnienie zadziałania
zaworu bezpieczeństwa
Kod typu (przykład)
1
2
3
4
5
6
WV Zawór uzupełniania
PIS Czujnik ciśnienia
PV Zawór przelewowy (zawór
kulowy z napędem)
PU Pompa (podtrzymywanie
ciśnienia)
SV Zawór bezpieczeństwa
EC Przewód wyrównawczy
FD Kurek do napełniania i
opróżniania
LIS Siłomierz puszkowy do pomiaru
poziomu wody
DV Zawór odgazowywania
VE Napowietrzanie i
odpowietrzanie
Polski — 241
